När det kommer till drönarkartering och mapping är noggrannhet avgörande. En av de mest kritiska faktorerna för att säkerställa denna noggrannhet är användningen av kontrollpunkter (Ground Control Points, GCP). Den här guiden hjälper dig att förstå vad GCP är, varför de är viktiga och hur du använder dem korrekt i dina projekt.
Vad är GCP?
Kontrollpunkter är markerade, geografiskt refererade punkter på marken som används som referenspunkter vid bearbetning av drönardata. Dessa punkter har exakta koordinater, oftast uppmätta med hjälp av GPS-utrustning med hög precision (t.ex. RTK eller GNSS).
Varför behövs GCP i drönarkartering?
1. Högre noggrannhet
Drönardata, såsom ortofoton och 3D-modeller, kan ofta ha avvikelser beroende på kamerakalibrering, GPS-fel i drönaren eller förändringar i terrängen. GCP hjälper till att minimera dessa fel genom att ge en korrekt geografisk referens.
2. Skalning och orientering
GCP säkerställer att kartor och modeller är skalade korrekt och orienterade i förhållande till verkligheten.
3. Kvalitetskontroll
De används också för att verifiera noggrannheten i slutprodukten genom att jämföra kända koordinater med modellerade koordinater.
Hur planerar och placerar man GCP?
Placering av GCP följer vissa grundregler:
Punkterna bör spridas över området som kartläggs.
Undvik att placera GCP i områden som är svåra att se från luften, som t.ex. tätt skog.
Använd en tydlig och kontrastrik markering så att punkten enkelt kan identifieras i bilderna.
När en GCP har placerats ut är nästa steg att mäta dess exakta position. Detta görs oftast med en RTK-GPS-mottagare, som kan ge positioner med centimeterprecision.
Export av GCPs koordinater
Efter att alla GCPs har mätts upp kan deras koordinater exporteras till programvaror som används för drönarkartering, såsom DroneDeploy, Pix4d eller Agisoft.
- Agisoft Metashape Professional
- Licenstyp: Node Locked
- Professionell mjukvara för fotogrammetri
- Hanterar RGB från alla kameror
- Skapa punktmoln från bilder
- Stöd för populära exportformat
- Optimerad för stora datamängder
- Halverad bearbetningstid
- Fullt automatiserad bearbetning
- Kombinerar fotogrammetri och LiDAR
- Upp till 50% snabbare resultat
- Stöd för vertikala koordinatsystem
Hur RTK-mottagare fungerar
RTK-mottagare är en teknik som används för att förbättra noggrannheten hos en GPS-mottagare. Medan traditionella GPS-mottagare ger en position med en noggrannhet på 2-4 meter, kan RTK ge en noggrannhet på 1-2 centimeter. RTK-mottagaren kan anslutas till lokala basstationer eller NTRIP-tjänster för att få korrektioner som förbättrar positionsnoggrannheten.
Fördjupa dig:
Så kommer du igång

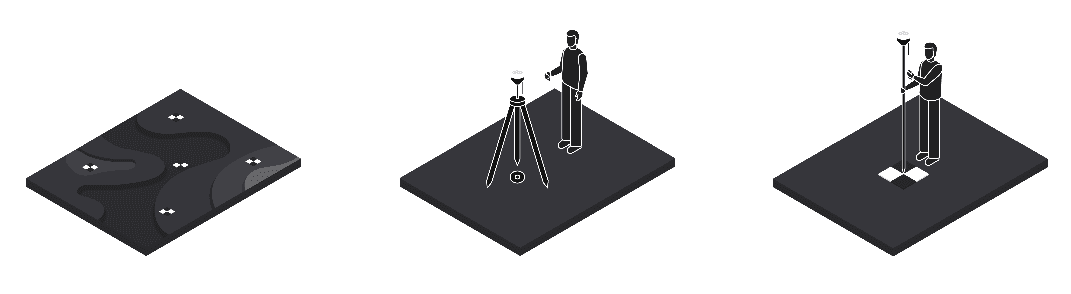

Utforska platsen och placera ut GCP: Analysera terrängen och bestäm hur många GCPs som behövs för din drönarundersökning.
Anslut din mottagare till en lokal bas eller NTRIP-leverantör: Skapa ett undersökningsprojekt med Emlid Flow-appen om du använder en Emlid basstation.
Samla koordinater för varje GCP med mottagaren: Reach ger dig centimeterprecisa data.

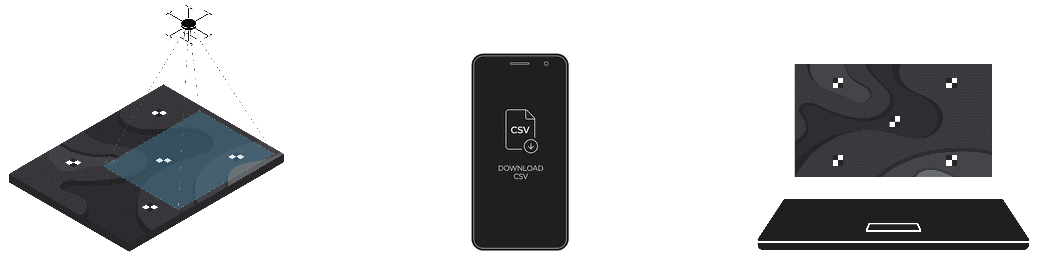

Flyg med drönaren: Samla in flygbilder med vilken drönare som helst.
Exportera GCP i CSV-format: Data kan sedan användas i din kartläggningsprogramvara.
