Förstå RTK: Nästa nivå av precision i geografiska mätningar

2 MIN LÄSNING
bild till Swedron media(9).png

RTK-teknikens precision: En omvandling för geografiska mätningar

Upptäck hur RTK (Real Time Kinematic) tekniken revolutionerar precisionen i geografiska mätningar. Genom att använda en kombination av en basstation och en rover, samt korrigeringar över NTRIP, möjliggör RTK centimeternoggrannhet i positionering. Den här artikeln utforskar RTK:s funktionalitet, dess tillämpningar, och hur den skiljer sig från traditionella GNSS-mottagare, vilket erbjuder en omvälvande lösning för noggrann geolokalisering.

Översikt

RTK är en teknik som används för att förbättra noggrannheten hos en fristående GNSS-mottagare. Traditionella GNSS-mottagare, som den i en smartphone, kan endast bestämma positionen med en noggrannhet på 2-4 meter. RTK kan ge dig centimeters noggrannhet.

GNSS-mottagare mäter hur lång tid det tar för en signal att färdas från en satellit till mottagaren. Sända signaler färdas genom jonosfären och atmosfären och saktas ner och störs på vägen. Till exempel skulle restiden på en molnig dag och i klart himmelsförhållanden vara annorlunda. Det är därför det är svårt för en fristående mottagare att exakt bestämma sin position. RTK är en teknologi som löser detta problem.

Denna videon från Emlid visar hur RTK-tekniken fungerar. Den är på engelska, använd Youtubes inbyggda CC-funktion för svensk undertext:

Hög realtidsprecision

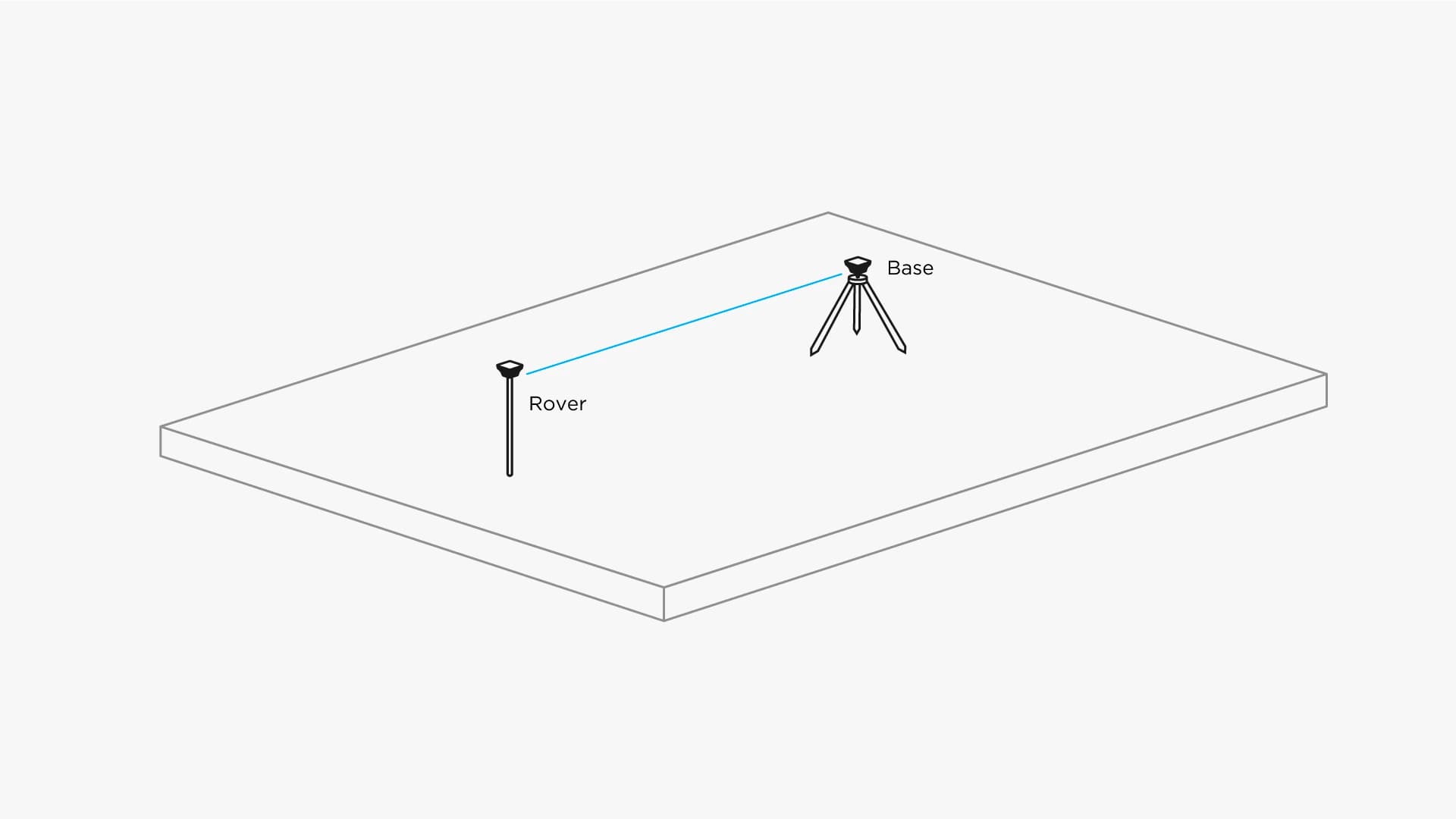

Två mottagare används i RTK. En av dem är stationär, den andra rör sig fritt. De kallas basstation och rover.

basstation rover GNSS

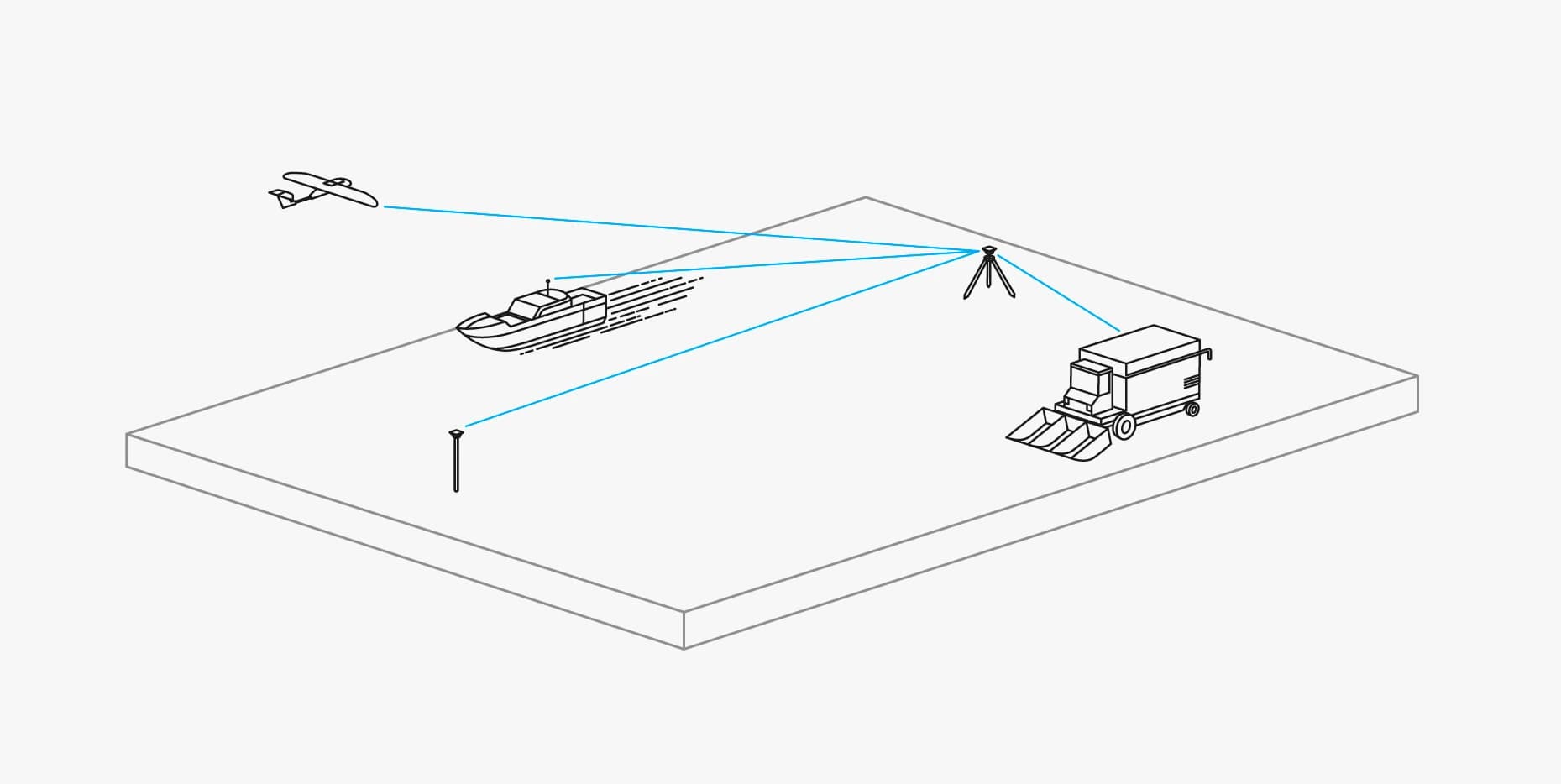

Basens uppgift är att vara på en plats och skicka korrigeringar till en rörlig mottagare. Rover använder den informationen för att uppnå centimeterprecis position. Ett obegränsat antal rovers kan ansluta till en bas om deras ingångsinställningar matchar basens utdata.

Flera rovers

Korrigeringar över NTRIP

Du behöver inte nödvändigtvis en andra enhet för RTK hela tiden. Vanligtvis finns det lokala tjänster som delar basens korrigeringar över internet. Denna teknik kallas NTRIP.

Lantmäteriet Swepos NTRIP abonnemang
Lantmäteriet
Swepos NTRIP abonnemang
Artikelnummer: SWEPOS_1YR_UNLIMITED
  • 12 månaders abonnemang
  • 480 referensstationer
  • Täckning över hela Sverige
  • Löpande abonnemang
  • Automatisk förlängning
  • Inget M2M-simkort inkluderat
Digital leverans

NTRIP är ett bra alternativ för områden med stark 3G/LTE-täckning och ett stort nätverk av NTRIP-baser i närheten. I andra fall har användningen av den andra mottagaren som en lokal basstation två fördelar:

  • självständighet i avlägsna områden eftersom det inte finns något behov av internetanslutnings

  • beroende från lokala leverantörer, inga extra avgifter från NTRIP-tjänsten

NTRIP-korrigeringar

Enbands- och multibandsmottagare

Förenklat talat finns det två typer av mottagare: enbands- (L1) och multibands- (L1/L2 eller fler). Deras skillnader kommer från hur mycket data de kan ta emot från satelliter.

Till exempel hjälper det att öka det maximala avståndet mellan bas och rover, som också kallas baslinje:

Enbands maximala baslinje

Multibands maximala baslinje

RTK

10 km (6 miles)

60 km (36 miles)

PPK

30 km (18 miles)

100 km (60 miles)

En multibandsmottagare är också mycket mer robust när det gäller sikt mot himlen. Den kan bibehålla centimeterprecision även om du utför mätningar i utmanande förhållanden: skog, stad, gruvområden, stenbrott, etc.
