Din kompletta guide till 3D-scanning

8 MIN LÄSNING
3-d scanning-blogg.png

Allt om 3D-scanning: Från principer till praktik

Denna omfattande guide tar dig genom grunderna och de avancerade aspekterna av 3D-scanningstekniken. Från LiDAR:s exakthet och snabbhet till fotogrammetris mångsidighet, utforskar vi olika metoder och deras tillämpningar inom industri, arkeologi och mer. Upptäck hur denna teknik inte bara förändrar sättet vi mäter och kartlägger vår värld på, utan även hur den stödjer utvecklingen av självkörande fordon och bevarandet av kulturarv.

LiDAR: Laserteknologi för precision och klarhet

Vad är LiDAR?

LiDAR, vilket står för Light Detection and Ranging, är en avancerad teknologi som använder laserljus för att mäta avstånd och skapa exakta 3D-modeller av omgivningen. Genom att skicka ut pulser av laserljus och mäta tiden det tar för ljuset att reflekteras tillbaka, kan LiDAR skapa en detaljerad och noggrann avbildning av terrängen, byggnader, och andra objekt.

Hur fungerar LiDAR?

LiDAR-systemet består av tre huvudkomponenter: en laser, en scanner och en GPS-mottagare. Lasern skickar ut ljuspulser, medan scannern mäter riktningen av de utgående och inkommande ljuspulserna. GPS-mottagaren används för att exakt bestämma systemets position. Kombinationen av dessa data ger en exakt 3D-representation av miljön.

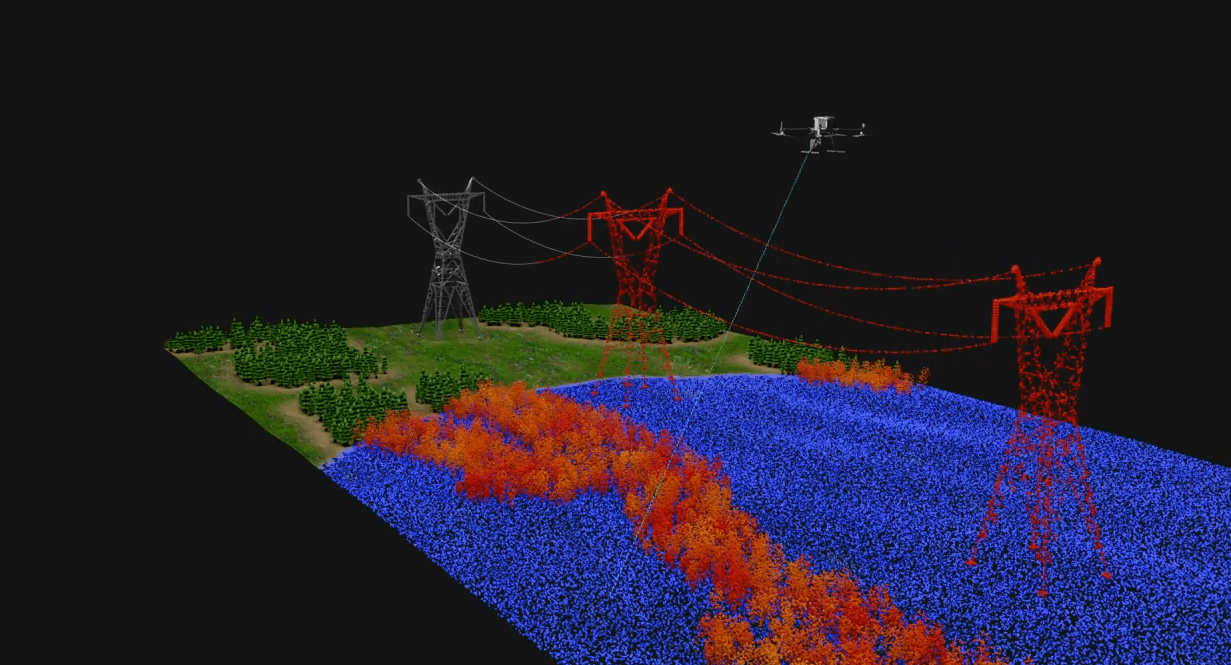

LiDAR-scanning

Användningsområden för LiDAR

Geografisk kartläggning

LiDAR-teknologin har revolutionerat fältet geografisk kartläggning, möjliggör snabb och exakt mätning av terräng och landskap. Detta är särskilt användbart för områden som är svåra att nå eller täcka stora ytor, exempelvis områden med hög vegetation.

Självkörande fordon

LiDAR-teknologin har hittat ett av sina mest spännande och framtidsinriktade användningsområden i utvecklingen av självkörande fordon. Genom att förse fordonet med förmågan att "se" och tolka sin omgivning i realtid, bidrar LiDAR till att skapa en säker och pålitlig navigering. Även om systemet ofta används i realtid för navigering och hinderundvikande, snarare än att spara ett punktmoln, spelar dess kontinuerliga 3D-scanning en kritisk roll i säker och effektiv autonom navigering. Vill du lära dig mer om LiDAR för hinderdetektion bör du kika på Livox LiDAR system.

Livox MID-360
Livox
MID-360
Artikelnummer: CP.TP.00000325.03
  • Räckvidd: 40m @ 10% reflektivitet
  • FOV: 360° (horisontell) x 59° (vertikal)
  • Kortdistans blindzon: 10 cm
  • Portabel storlek
  • 3D-sensor för inomhusbruk
  • Versatil för utomhusbruk
173 i lager

Arkeologi och historisk bevarande

LiDAR har även funnit sin plats inom arkeologi och bevarande av historiska platser, där den används för att upptäcka gömda strukturer och skapa digitala kopior av historiska föremål.

Fördelar och nackdelar med LiDAR

När det kommer till att välja rätt teknik för 3D-skanning och mätningar, är LiDAR ofta i toppen av listan på grund av dess precision och pålitlighet. Men hur står det sig mot andra metoder, som fotogrammetri? Och vilka är dess främsta fördelar och nackdelar?

Precision och pålitlighet: Överlägsenhet i tät vegetation och skogsmiljö

I projekt där det krävs noggranna mätningar under vegetation eller i tät skog, är LiDAR ett utmärkt alternativ. Till skillnad från fotogrammetri, som kan ha svårt att tränga igenom bladverk och andra hinder har LiDAR förmågan att tränga igenom dessa hinder och leverera en klar bild av marken och andra dolda objekt nedanför. Detta gör det möjligt att få en mycket mer komplett och exakt bild av området, vilket är kritiskt för många tillämpningar, inklusive geografisk kartläggning, skogsbruk och miljöövervakning.

Snabbare arbetsprocess

LiDAR-tekniken erbjuder också en snabbare arbetsprocess jämfört med fotogrammetri. Medan fotogrammetri kräver bearbetning av en stor mängd bilder för att skapa en 3D-modell, kan LiDAR generera ett detaljerat 3D-punktmoln direkt. Detta sparar värdefull tid och resurser, och gör det möjligt att snabbt få fram de data som behövs för att fatta informerade beslut.

Kostnad och tillgänglighet

Trots sina många fördelar, är LiDAR inte utan nackdelar. En av de största hindren för många organisationer och projekt är kostnaden. LiDAR-utrustning och -system kan vara dyra att köpa och underhålla, vilket kan göra dem otillgängliga för mindre företag eller projekt med begränsad budget. Dessutom kan tillgängligheten av LiDAR-utrustning vara en fråga i vissa regioner eller för vissa specifika applikationer.

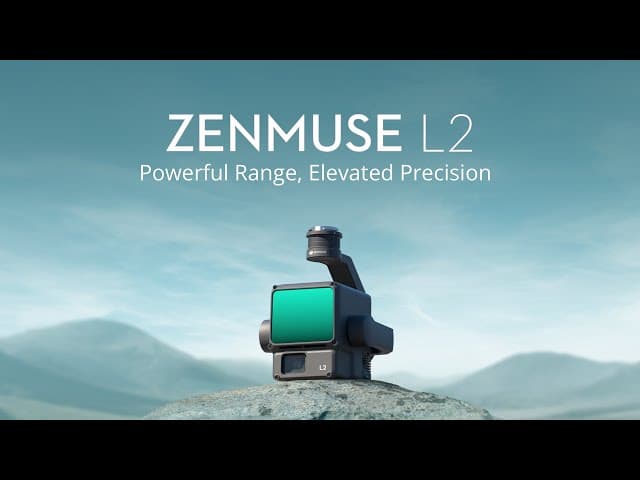

LiDAR för drönare: DJI Zenmuse L2

I vårt sortiment erbjuder vi DJI Zenmuse L2, ett högprecisions-LiDAR-system designat för luftburen användning. Detta kraftfulla system kombinerar en avancerad LiDAR-sensor med en högprecisions-IMU och en 4/3 CMOS RGB-kartläggningskamera, vilket ger en oslagbar kombination av precision och effektivitet.

DJI Zenmuse L2 LiDAR
DJI
Zenmuse L2 LiDAR
Artikelnummer: CP.EN.00000505.01
  • Hög precision
  • Exceptionell effektivitet
  • Överlägsen penetration
  • 250m/450m Detektionsräckvidd
  • 5 returer
  • Helhetslösning
  • Point Cloud LiveView
  • Bearbetning med ett klick på DJI Terra
3 i lager

Fotogrammetri: Konsten att skapa 3D från 2D

Vad är fotogrammetri?

Fotogrammetri är en vetenskaplig metod där man använder fotografier för att mäta och tolka fysiska objekt och deras omgivning. Genom att analysera flera bilder tagna från olika vinklar, kan man skapa tredimensionella modeller av objekt, landskap och till och med hela städer.

Principer och metoder

Fotogrammetri bygger på en rad vetenskapliga principer och metoder, där triangulering är en av de mest grundläggande. Genom att analysera bilderna och identifiera gemensamma punkter mellan dem, kan man skapa en tredimensionell modell av det avbildade området.

3D-scanning drönare

Användningsområden för fotogrammetri

Fotogrammetri är en central teknik inom flera viktiga områden, inklusive arkitektur, stadsplanering, underhållningsindustrin samt bevarandet av kulturarv. Inom arkitekturen och stadsplaneringen spelar den en avgörande roll då den möjliggör skapandet av precisionsdetaljerade och högupplösta 3D-modeller av både enskilda byggnader och hela stadslandskap. Detta underlättar inte bara design och visualisering, utan bidrar också till en mer informerad beslutsprocess för både utvecklare och planerare.

Fotogrammetri spelar även en viktig roll i bevarandet av kulturarv, där den används för att noggrant dokumentera och bevara historiska platser och föremål. Genom att skapa exakta digitala kopior av dessa värdefulla resurser, säkerställs att de kan studeras och beundras av framtida generationer, även om de fysiska platserna eller objekten skulle förstöras eller försämras över tiden.

Utrustning och programvara för fotogrammetri

Vilken kamera ska jag använda?

För att få bra resultat krävs en bra kamera. Desto längre avstånd från objektet desto bättre kamera krävs. Det första du behöver känna till är hur många effektiva pixlar kameran har. Vi rekommenderar minst 20 MP för effektiv bearbetning.

Du behöver även känna till om din kamera har en mekanisk eller elektronisk slutare.

En elektronisk slutare tar bilden antingen uppifrån och ner eller från sida till sida istället för för att ta bilden direkt över hela sensorn. Vid stora rörelser kan en elektronisk slutare få ett fenomen som kallas “Rolling Shutter”. Vissa delar av bilden kan bli utdragna eller suddiga. Om du har en drönare med elektronisk slutare rekommenderar jag att du stannar vid varje bild. Med en mekanisk slutare behöver du inte oroa dig för detta fenomen.

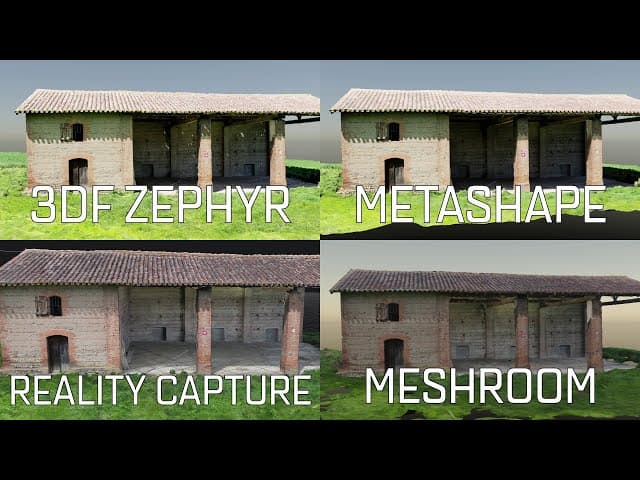

Programvarulösningar

Det finns en mängd olika programvarulösningar tillgängliga för fotogrammetri, från gratisalternativ till professionella program som Agisoft Metashape Professional och DJI Terra Pro.

Agisoft Metashape Professional

Metashape Professional är en professionell lösning för fotogrammetri som kan hantera RGB-bilder från alla typer av kameror, skapa punktmoln från bilder och stödja populära exportformat. Du kan läsa mer om programmet här:

Agisoft Metashape Professional - Node Locked
Agisoft
Metashape Professional - Node Locked
Artikelnummer: MSP000SAL01
  • Agisoft Metashape Professional
  • Licenstyp: Node Locked
  • Professionell mjukvara för fotogrammetri
  • Hanterar RGB från alla kameror
  • Skapa punktmoln från bilder
  • Stöd för populära exportformat
Digital leverans (1-2 dagar)

DJI Terra Pro

DJI Terra Pro är en annan populär programvara som är särskilt anpassad för bearbetning av drönarbilder till 3D-punktmoln. Med den kan du skapa ortofoton över stora områden och arbeta med kontrollpunkter för hög noggrannhet. Läs mer här:

DJI Terra Pro - 12 månader (1 enhet)
DJI
Terra Pro - 12 månader (1 enhet)
Artikelnummer: CP.QT.00002768.01
  • Bearbetar drönarbilder till 3D-punktmoln
  • Skapa ortofoton över stora områden
  • Arbeta med kontrollpunkter för hög noggrannhet
  • 12 månaders DJI Terra Pro licens
Digital leverans. 1-2 dagar.

Pix4D

Pix4D levererar utmärkta fotogrammetrimjukvaror. Till skillnad från Agisoft Metashape och DJI Terra Pro är Pix4D baserade i Europa för de företag och individer som har extra höga krav på säkerhet.

Pix4D PIX4Dmatic
Pix4D
PIX4Dmatic
Artikelnummer: PIX4D-MAT-12M
  • Optimerad för stora datamängder
  • Halverad bearbetningstid
  • Fullt automatiserad bearbetning
  • Kombinerar fotogrammetri och LiDAR
  • Upp till 50% snabbare resultat
  • Stöd för vertikala koordinatsystem
Digital leverans. 1-3 vardagar
Pix4D Pix4Dmapper
Pix4D
Pix4Dmapper
Artikelnummer: PIX4D-MAP-12M
  • Professionell fotogrammetrimjukvara
  • Skapar ortofoton, punktmoln, 3D-modeller
  • 3D-punktmoln med klassificering
  • Digitala höjdmodeller
  • Geolokaliserad karta utan förvrängning
  • Exakt volymberäkning
  • Topografiska konturlinjer
Digital leverans. 1-3 vardagar

Använd kontrollpunkter för hög noggrannhet

För att uppnå bästa möjliga noggrannhet i dina fotogrammetriprojekt, är det viktigt att använda kontrollpunkter. Dessa är punkter vars position är känd med hög noggrannhet, och som kan användas för att kalibrera och justera ditt fotogrammetriprojekt. Lär dig mer om kontrollpunkter.

Fördelar och nackdelar med fotogrammetri

Kostnadseffektivitet: Fotogrammetri utmärker sig genom sin ekonomiska fördelaktighet, vilket gör det till ett attraktivt alternativ för 3D-modellering och mätningar. I jämförelse med andra, mer tekniskt avancerade metoder, erbjuder fotogrammetri en lösning som är både kostnadseffektiv och tillgänglig, vilket gör det möjligt för användare med olika budgetar att dra nytta av denna kraftfulla teknologi.

Noggrannhet och begränsningar: Trots sin förmåga att leverera extremt noggranna resultat, är det viktigt att notera att fotogrammetri inte är felfri och det finns vissa begränsningar och utmaningar som användare bör vara medvetna om. Bildkvaliteten, liksom belysningsförhållandena vid tidpunkten för fotograferingen, kan ha en betydande inverkan på slutresultatets noggrannhet. Dessutom, även om fotogrammetri är mycket effektivt i många sammanhang, kan det stöta på svårigheter när det gäller att tränga igenom tät vegetation och andra hinder. I sådana fall visar sig LiDAR-teknologin vara överlägsen, med sin förmåga att penetrera genom hinder och leverera precisa mätningar även i utmanande miljöer. Detta illustrerar vikten av att välja rätt verktyg för jobbet och att ha en god förståelse för de potentiella begränsningarna och hur de kan påverka projektets slutresultat.

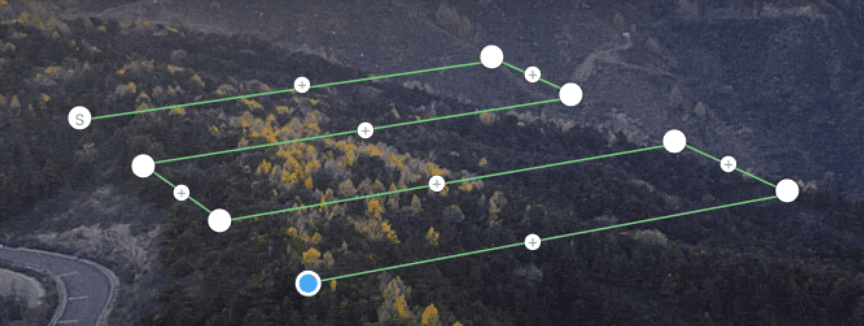

Ruttplanering med drönare

3D-scanning med drönare

Översikt: 3D-scanning med hjälp av drönare har revolutionerat sättet vi utför mätningar och inspektioner på, och erbjuder en rad nya möjligheter och tillämpningar. Den har förmågan att snabbt kartlägga stora områden och nå svårtillgängliga platser, vilket gör den till ett värdefullt verktyg inom flera olika sektorer.

Användningsområden: Med sin mångsidighet och räckvidd används drönare för 3D-scanning inom en rad olika områden. Inom jordbruket kan de användas för att analysera skördar och markförhållanden, medan de inom byggsektorn bidrar till att planera och övervaka konstruktionsprojekt. För infrastrukturinspektioner erbjuder de en effektiv lösning för att utvärdera tillståndet på broar, vägar och andra anläggningar.

Fördelar och utmaningar: Användningen av drönare för 3D-scanning erbjuder unika fördelar, inklusive möjligheten att snabbt samla in data över stora ytor och att nå svårtillgängliga områden. Men det finns också utmaningar som måste hanteras, såsom behovet av att följa regelverk, säkerställa flygsäkerhet och tillhandahålla rätt utrustning för specifika projekt. För dem som är intresserade av de senaste drönarlösningarna för mätning och fotogrammetri, rekommenderas ett besök på vår sida dedikerad till drönare inom GIS. Här hittar du information om de senaste produkterna och lösningarna som är tillgängliga på marknaden, och hur de kan hjälpa till att effektivisera ditt arbete med 3D-scanning och geografiska informationssystem.

DJI Mavic 3E (EU)
C2
DJI
Mavic 3E (EU)
Artikelnummer: CP.EN.00000498.01
  • Framtagen för fotogrammetri
  • 20MP 4/3" CMOS-sensor
  • 45 minuters max flygtid
  • Mäter upp till 2 km²
  • Autonoma flygrutter
  • Köp till RTK-modul för precision
44 i lager
