Drönare med värmekamera

Att välja drönare med värmekamera

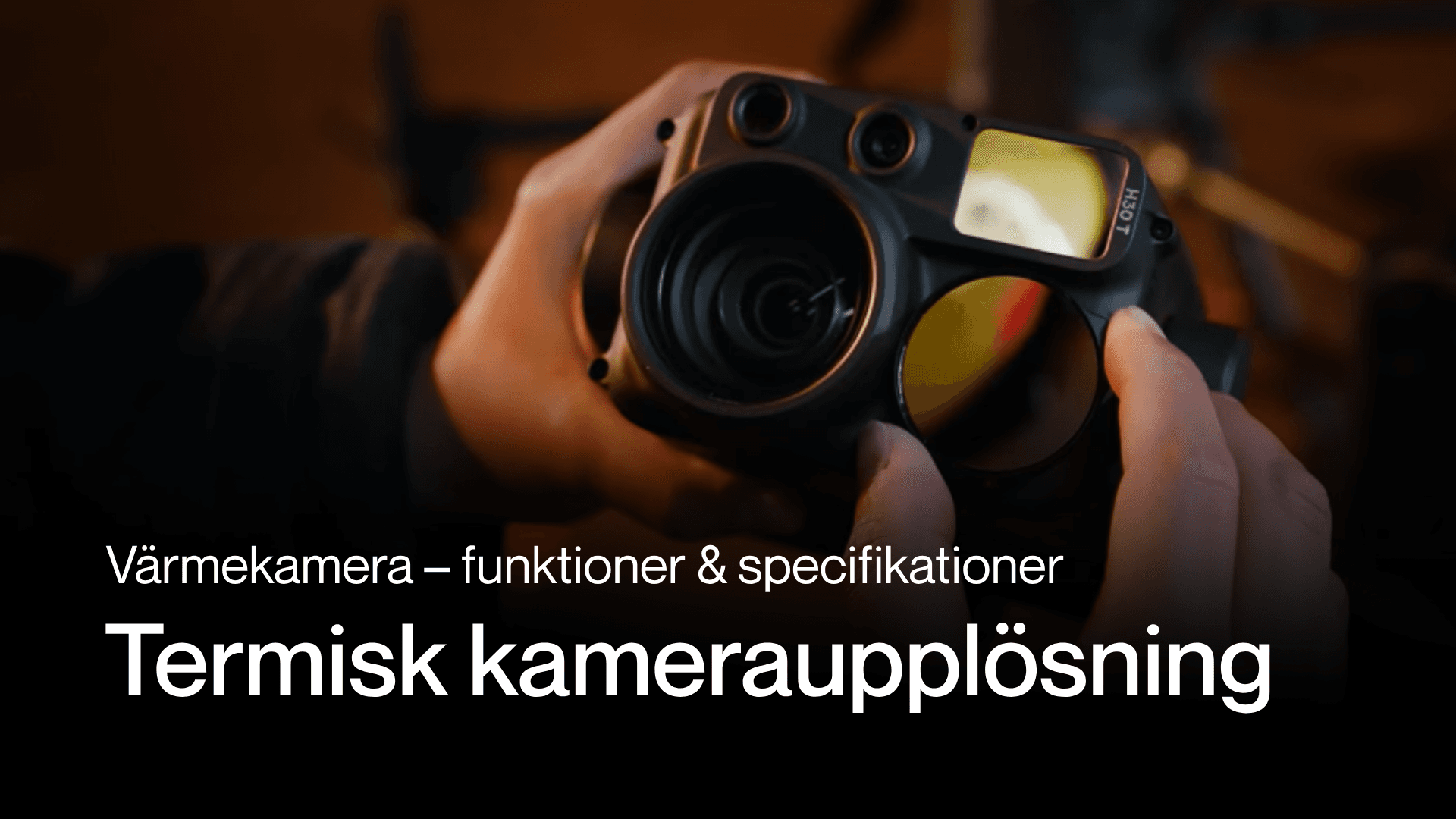

• Upplösning. 640 × 512 bildpunkter räcker för de flesta inspektioner och eftersök. Zenmuse H30T har 1 280 × 1 024 och visar samma detaljer från ungefär dubbla avståndet. UHR-läget på Matrice 4T och 4TD räknar fram 1 280 × 1 024 ur 640 × 512.

• Radiometrisk eller inte. En radiometrisk kamera sparar temperaturen i varje bildpunkt, så att det går att mäta i bilden efteråt och dokumentera till exempel solceller och ställverk. För att hitta människor och djur räcker värmebilden. Matrice 4T, 4TD, 3TD och Zenmuse H30T är radiometriska.

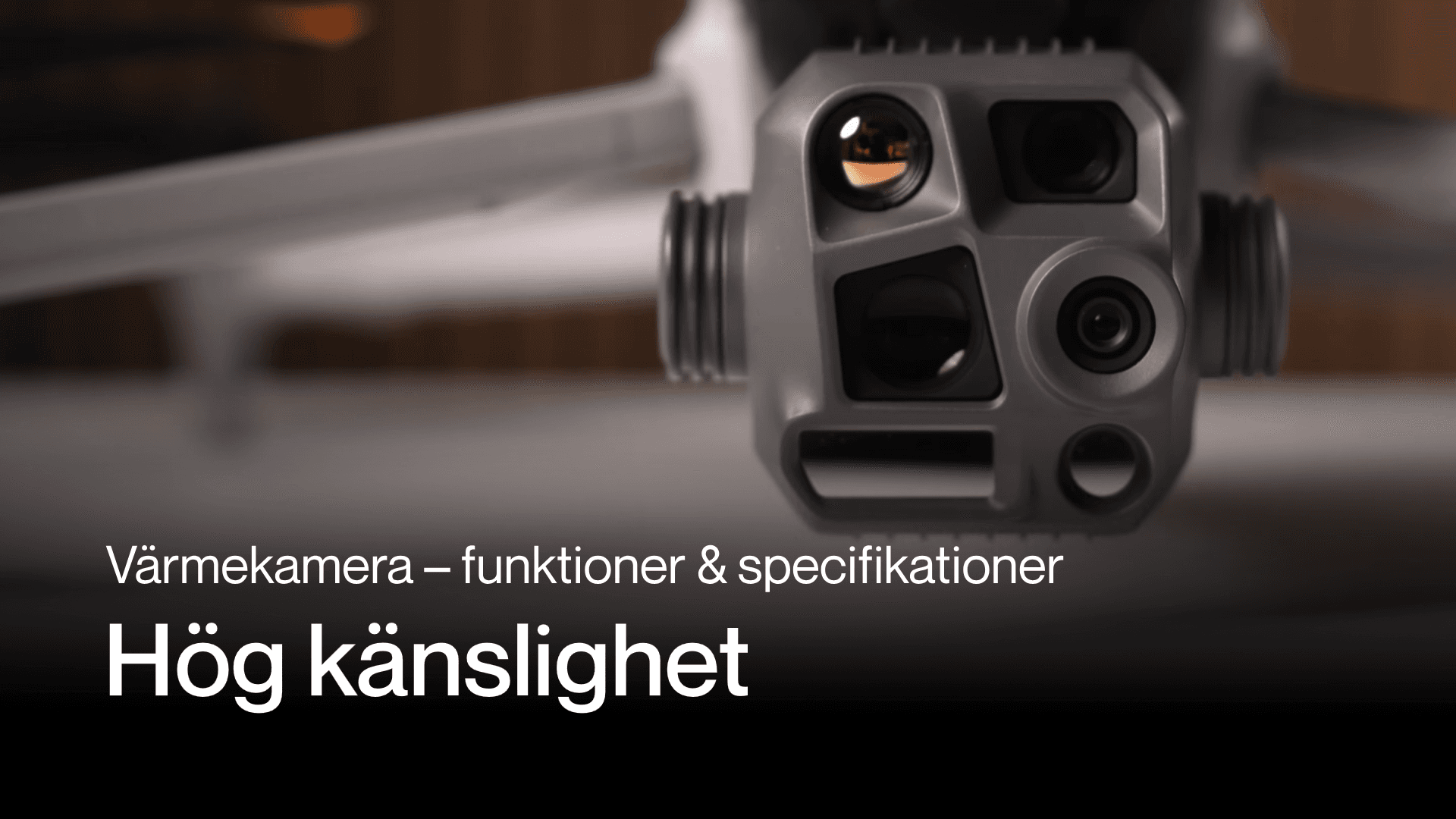

• Känslighet. NETD? anger hur små temperaturskillnader kameran skiljer ut. DJI-modellerna här har alla 50 mK eller lägre, så känsligheten skiljer dem inte åt.

• Zoom och laser. Matrice 4T och 4TD har upp till 112 gångers hybridzoom och Zenmuse H30T upp till 400 gånger, så att isolatorer och skarvar kan granskas på avstånd. Laseravståndsmätaren? ger avstånd och position till målet, upp till 1 800 m på Matrice 4-serien och 3 000 m på H30T.

• Flygtid. Matrice 4T flyger upp till 46 minuter med lågljudspropellrarna som är standard i EU, Matrice 4TD upp till 54 och Matrice 400 upp till 59 minuter. I kyla blir flygtiden kortare.

• Väder. Matrice 4T saknar IP-klass? och ska landas om det börjar regna. Matrice 4TD och Matrice 400 är klassade IP55 och flyger ned till −20 °C, mot −10 °C för 4T.

• Vikt. Matrice 4T väger 1,2 kg och fälls ihop, Matrice 4TD väger 1,85 kg och Matrice 400 cirka 10,7 kg med H30T.

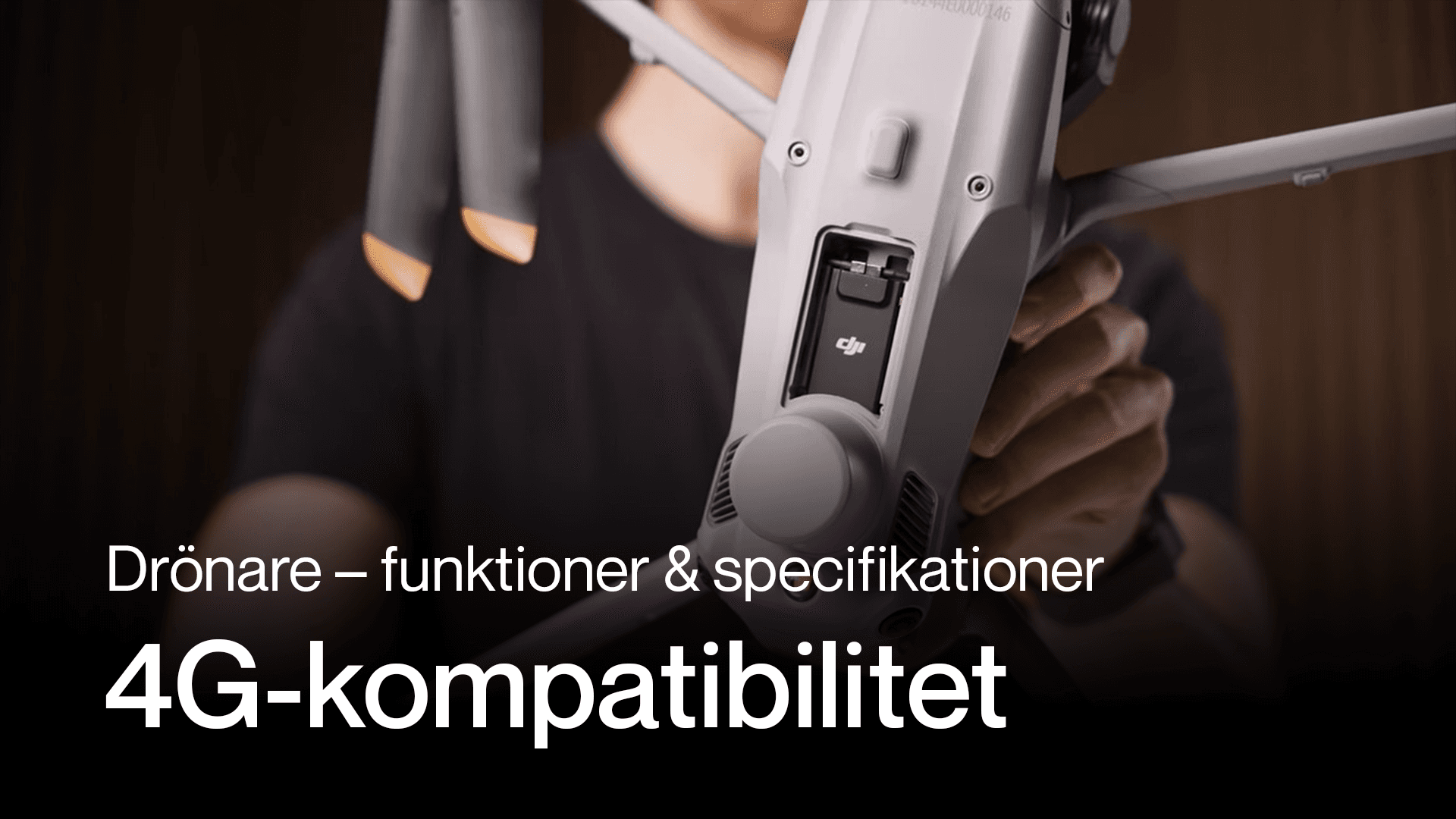

• 4G. Med DJI Cellular Dongle 2 går bild och styrning över mobilnätet när radiolänken inte räcker. Den passar Matrice 4T, 4TD och 400.

Hur värmekameran mäter och vad som påverkar resultatet förklaras i guiden Värmekamera på drönare.

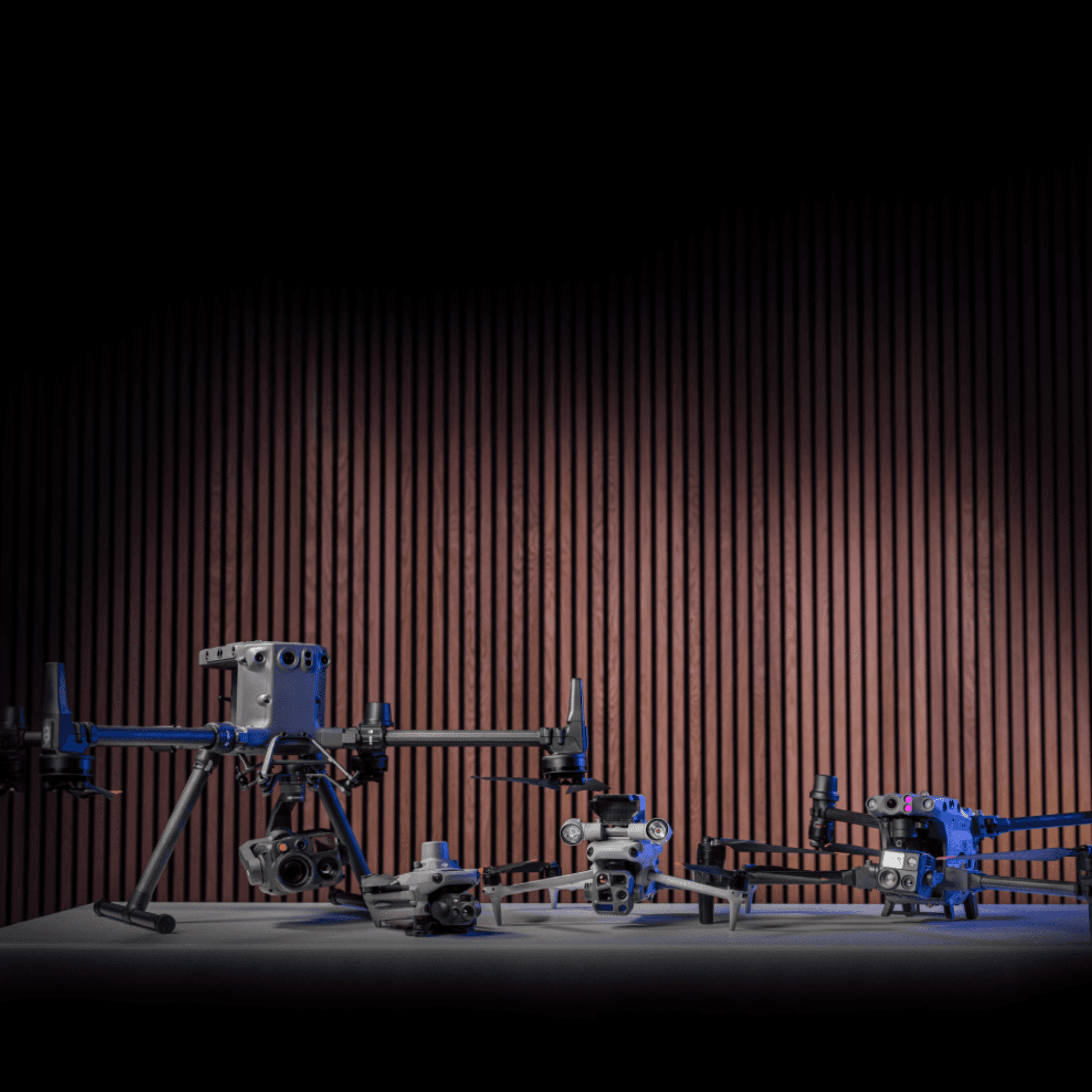

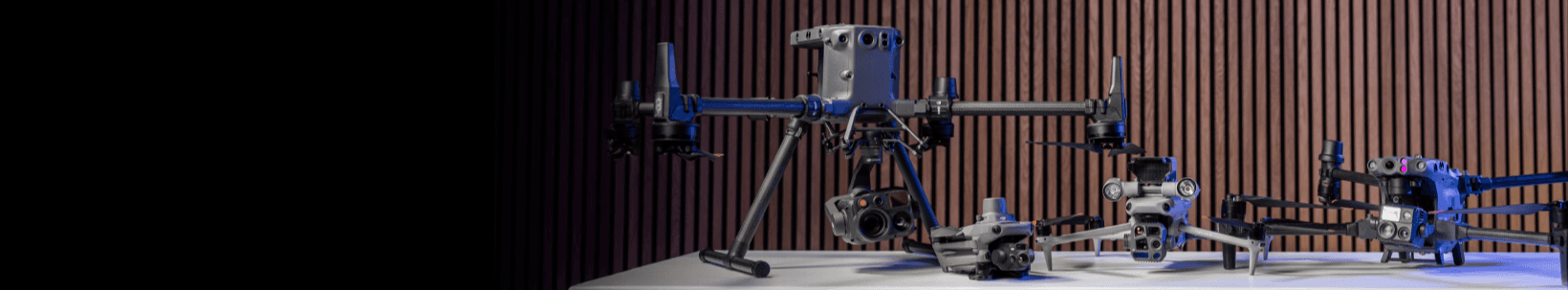

Skillnaderna mellan modellerna

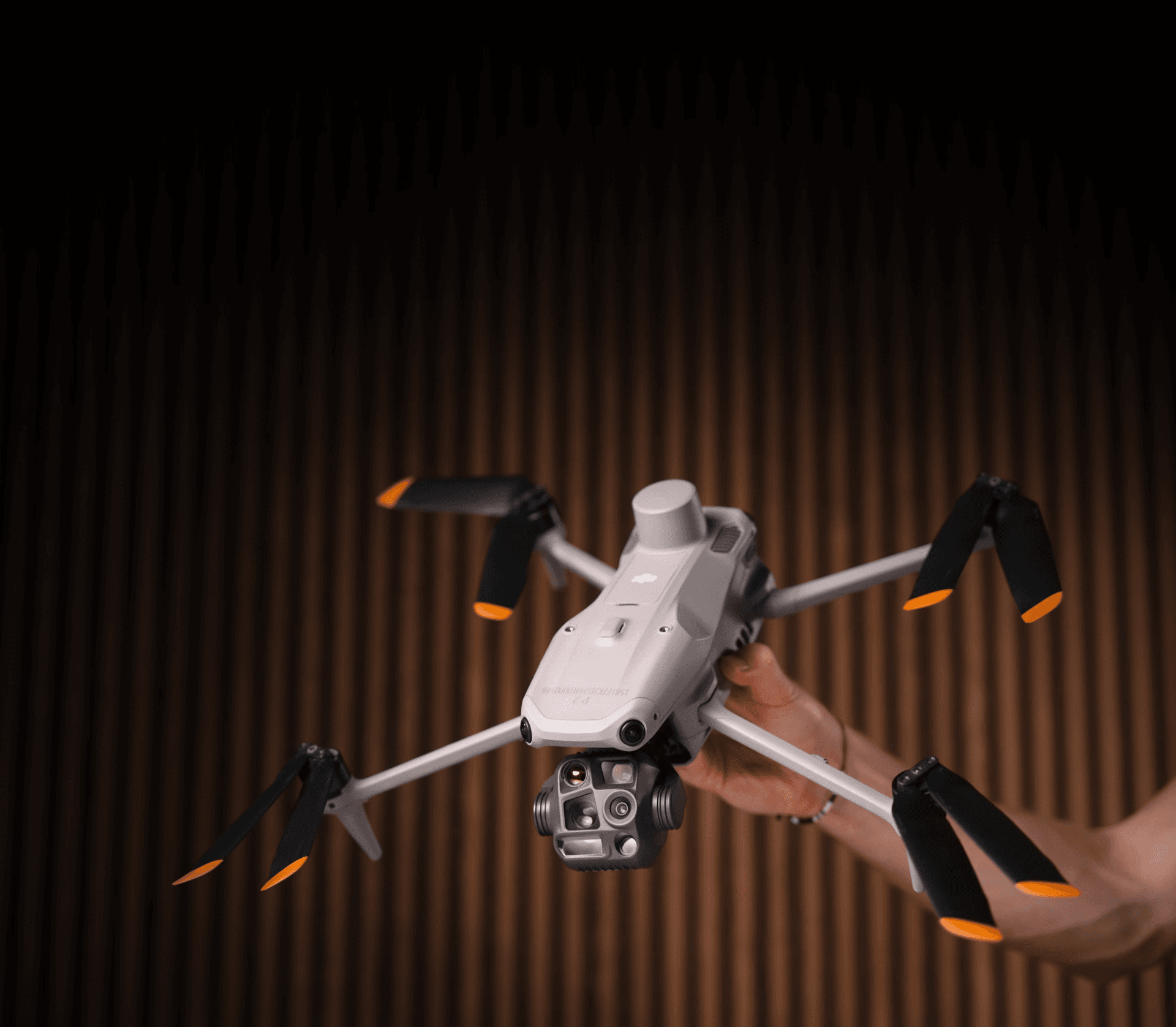

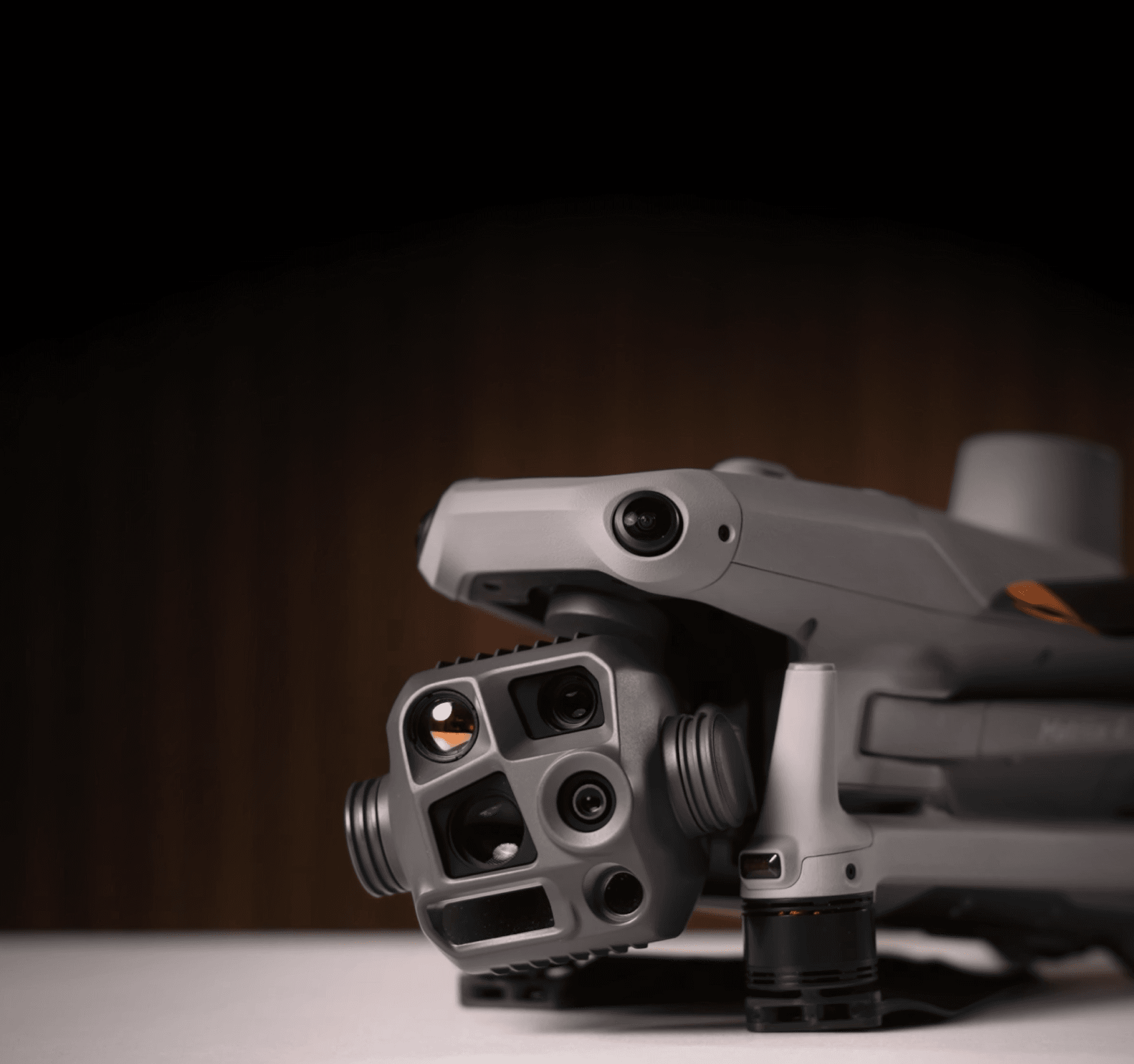

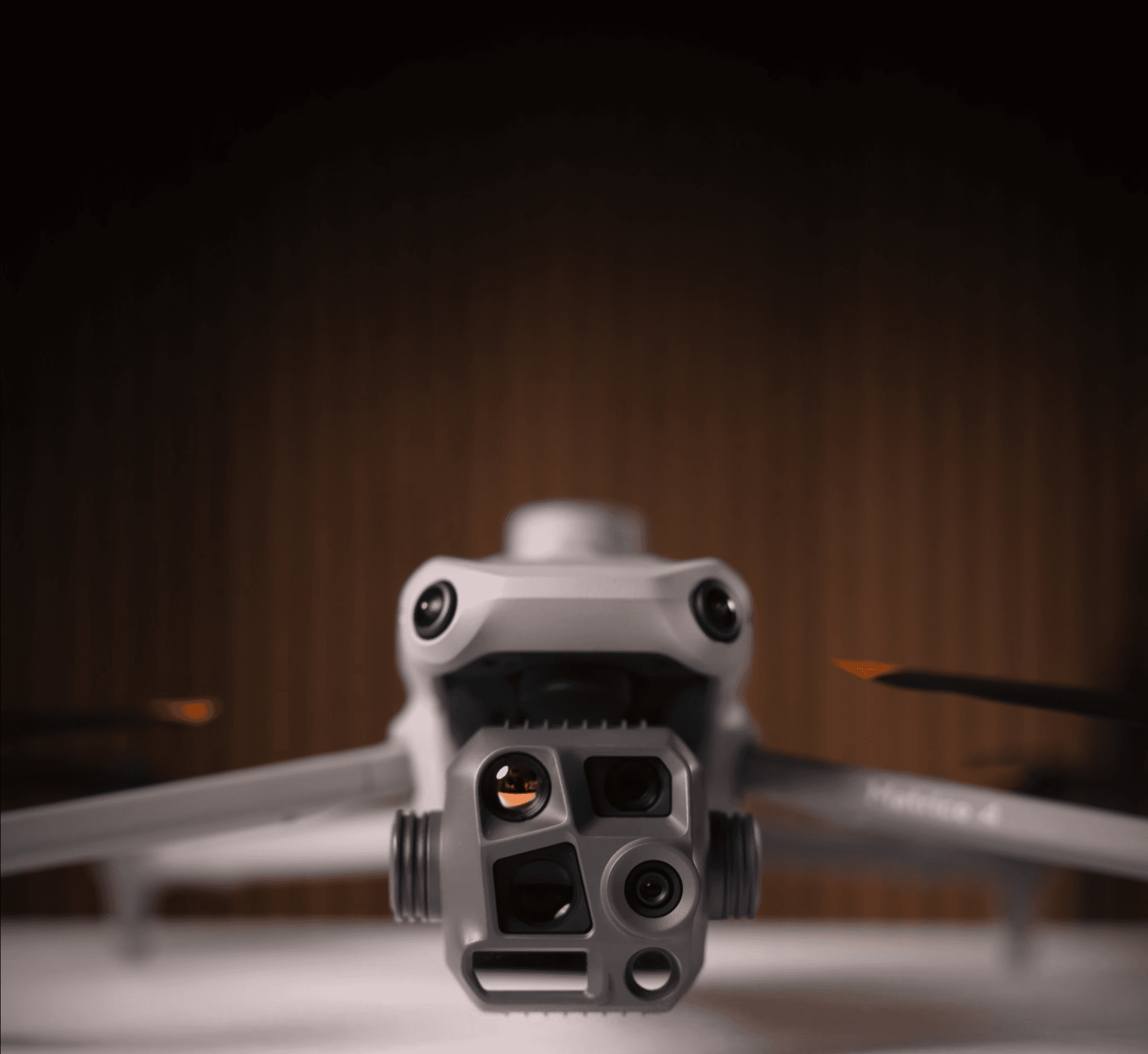

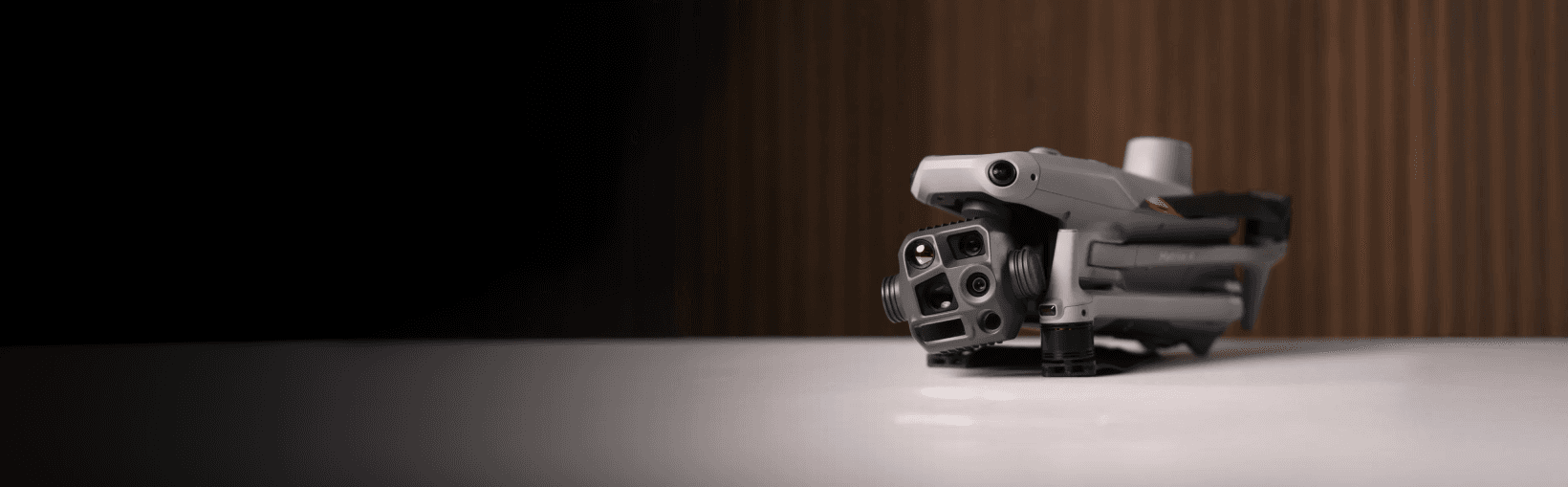

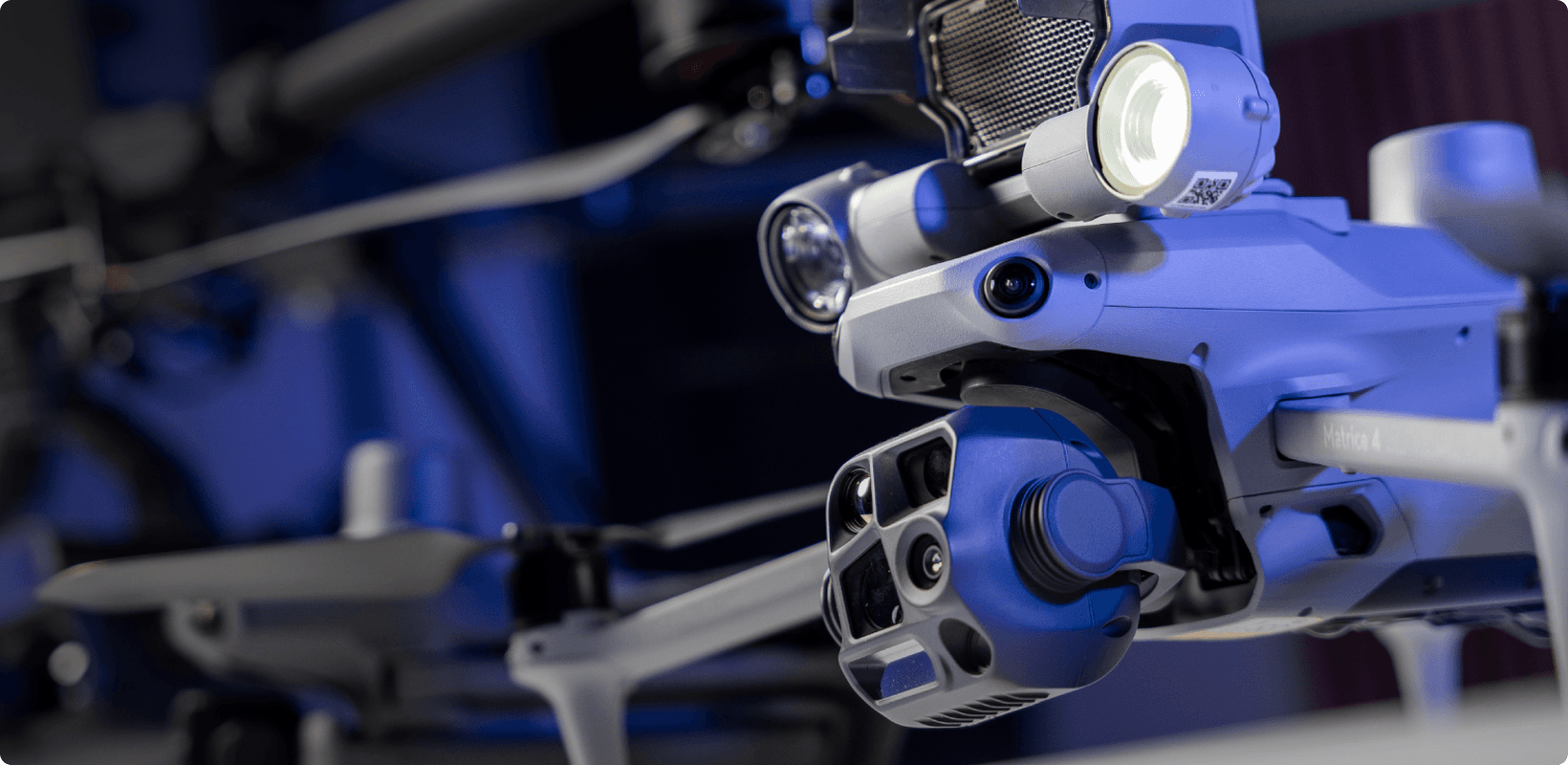

• Matrice 4T är lätt, fälls ihop och har vidvinkel-, tele- och värmekamera samt laseravståndsmätare. Den passar inspektion och eftersök när vädret tillåter.

• Matrice 4TD har samma kameror men är IP55-klassad, flyger längre och har fasta armar. Den kan stå i DJI Dock 3 och flyga uppdrag automatiskt, och passar insatser i regn, snö och kyla.

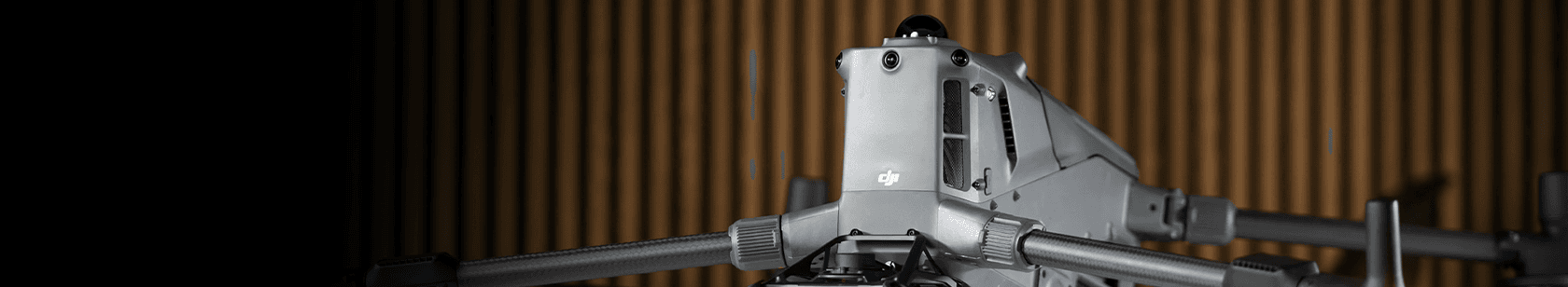

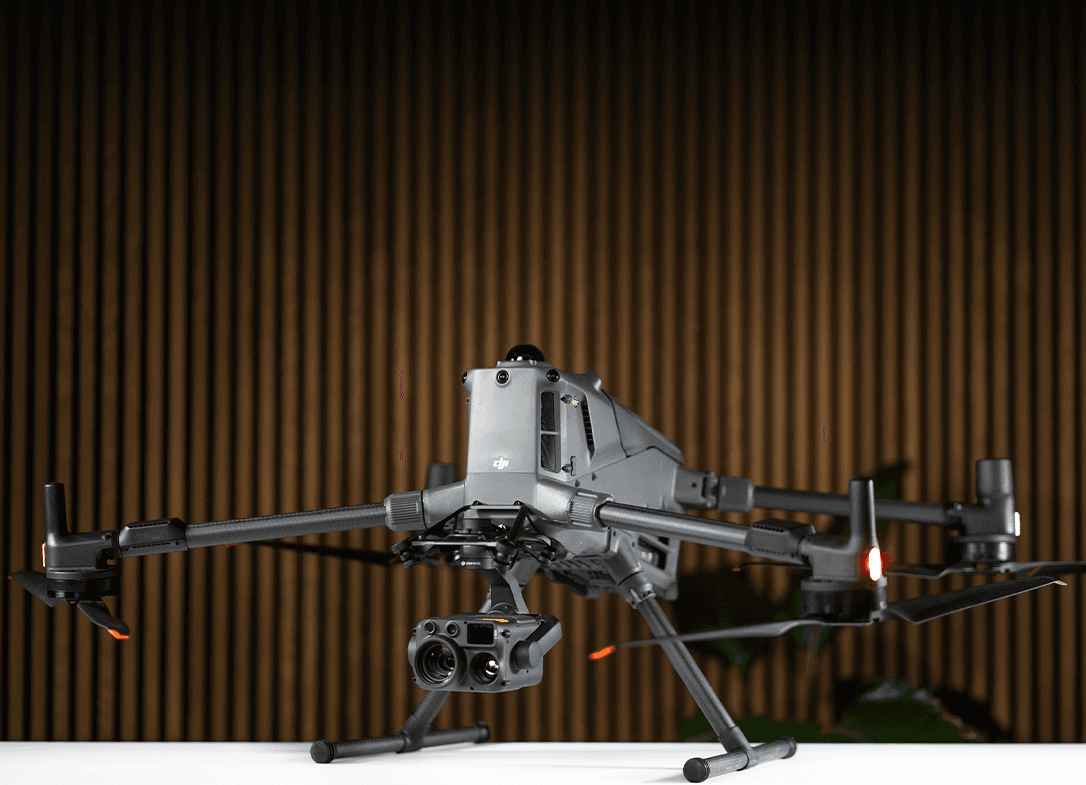

• Matrice 400 med Zenmuse H30T har värmekamera med 1 280 × 1 024, flyger upp till 59 minuter och har videolänk upp till 20 km (CE), mot 12 km för Matrice 4-serien. Den kan bära flera nyttolaster samtidigt men är tyngst och dyrast. Värmekamerorna till Matrice 400 finns också separat.

• Matrice 3TD är drönaren till DJI Dock 2, för den som redan har dockan. Till DJI Dock 4 finns Matrice 5TD med värmekamera 1 280 × 1 024.

• Parrot Anafi USA SE väger cirka 500 gram, har värmekamera och 32 gångers zoom och är NDAA-kompatibel. Den saknar C-klass, vilket påverkar var den får flygas: Regler för Parrot Anafi i Sverige.

Paketen samlar drönaren med extra batterier, laddare och tillbehör, till exempel för mörkerflygning, renskötsel och avancerade inspektioner. Mer om skillnaderna: Matrice 4D eller 4TD och Matrice 4T eller 4E.

Välj efter uppdrag

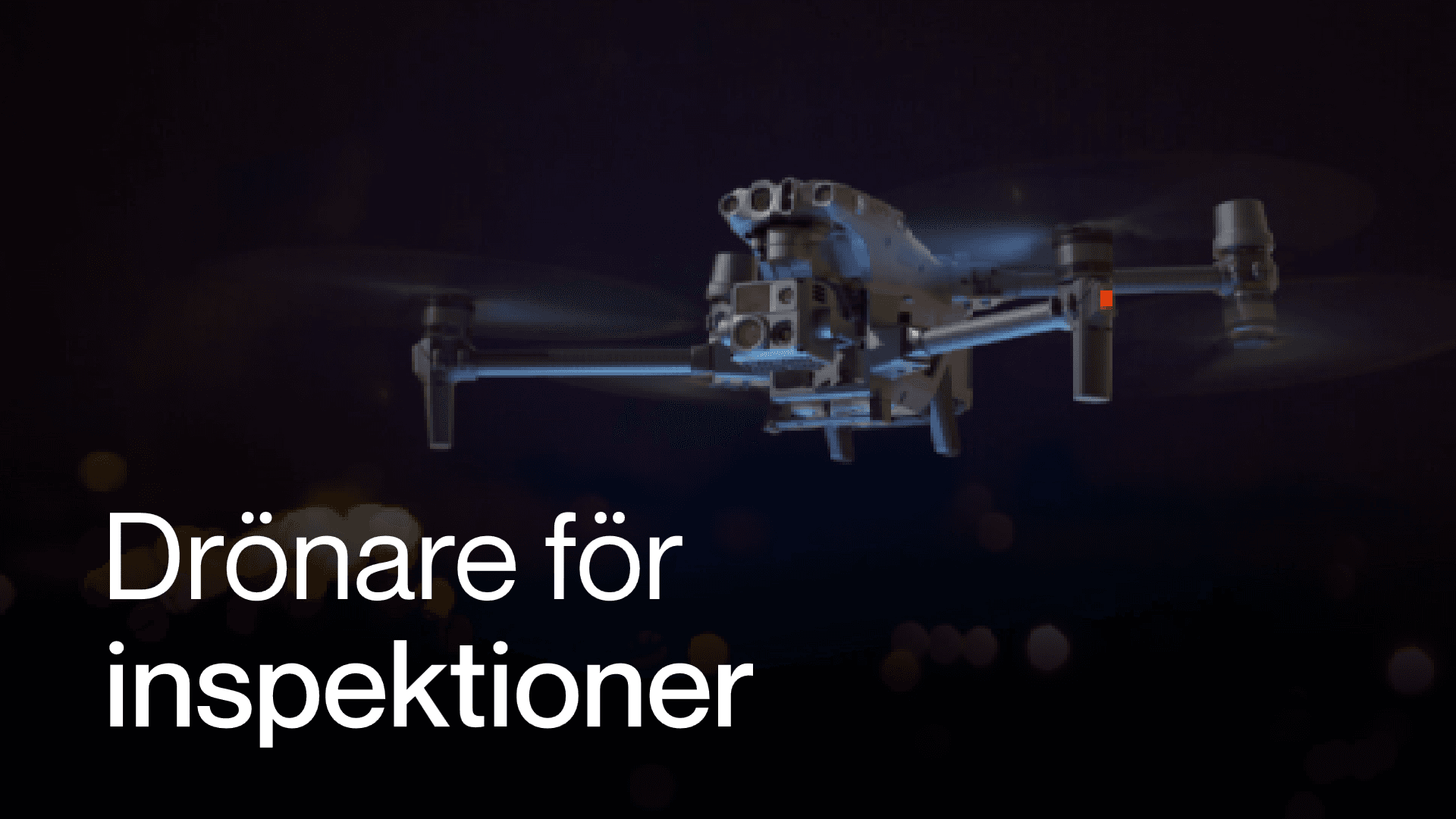

• Energi och industri. Värmekameran hittar varma kopplingar i ställverk och på kraftledningar, trasiga solceller och läckor på fjärrvärmeledningar, utan att driften stoppas. Med 4G finns bilden kvar längs långa ledningsgator, som i kundcaset med Kvänum Energi. Se också drönare för inspektion.

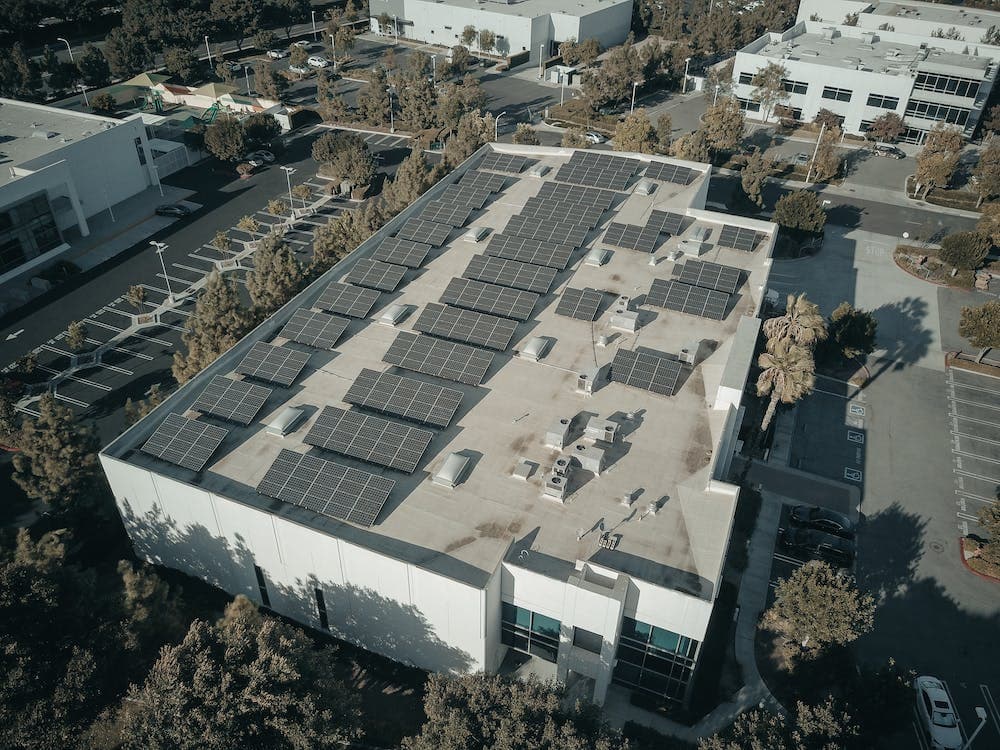

• Tak och fasader. Fukt i platta tak syns bäst efter solnedgången en solig dag, och värmeläckage i fasader när det är kallt ute. Matrice 4T räcker för de flesta byggnader: Takinspektion med drönare.

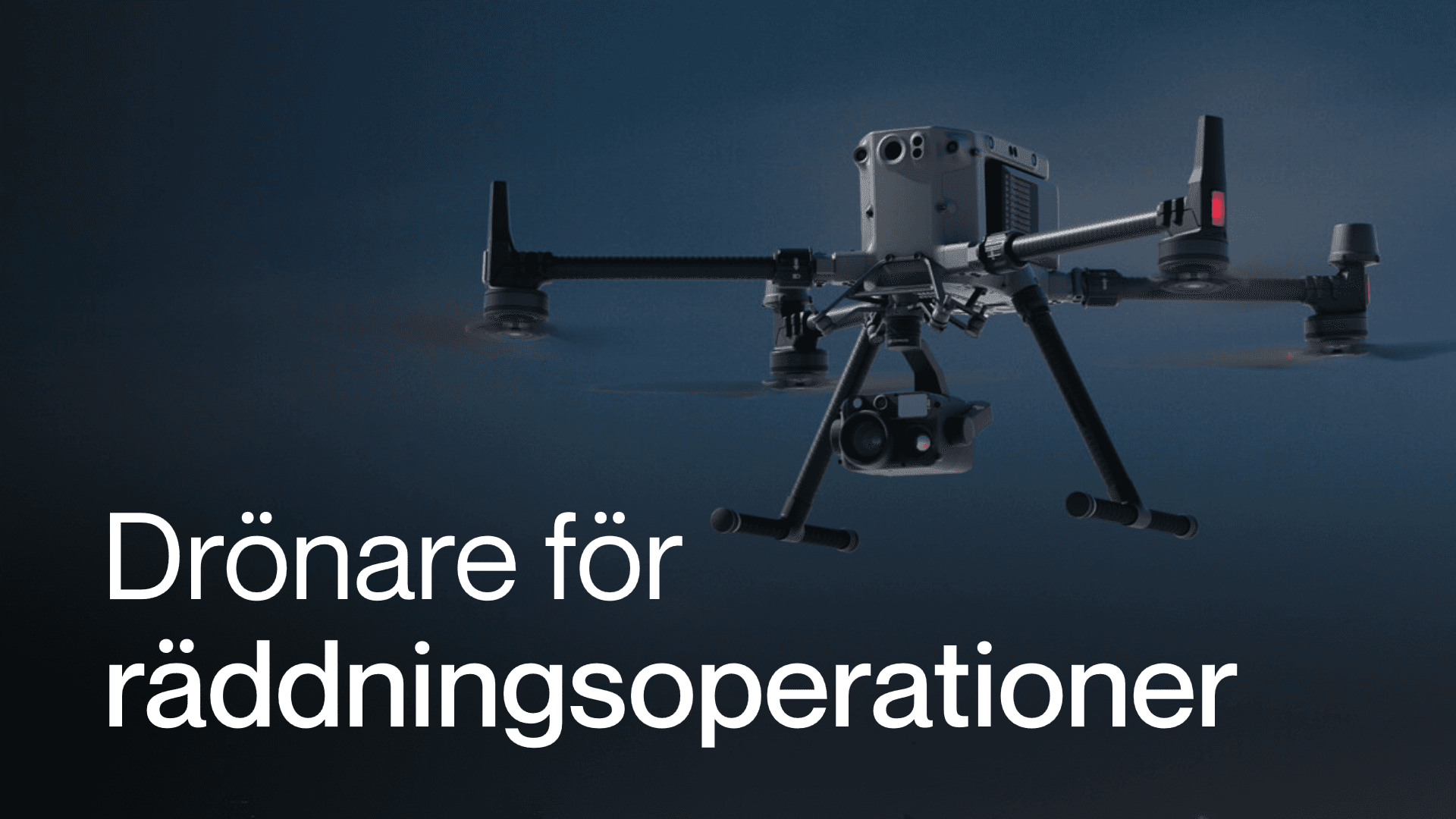

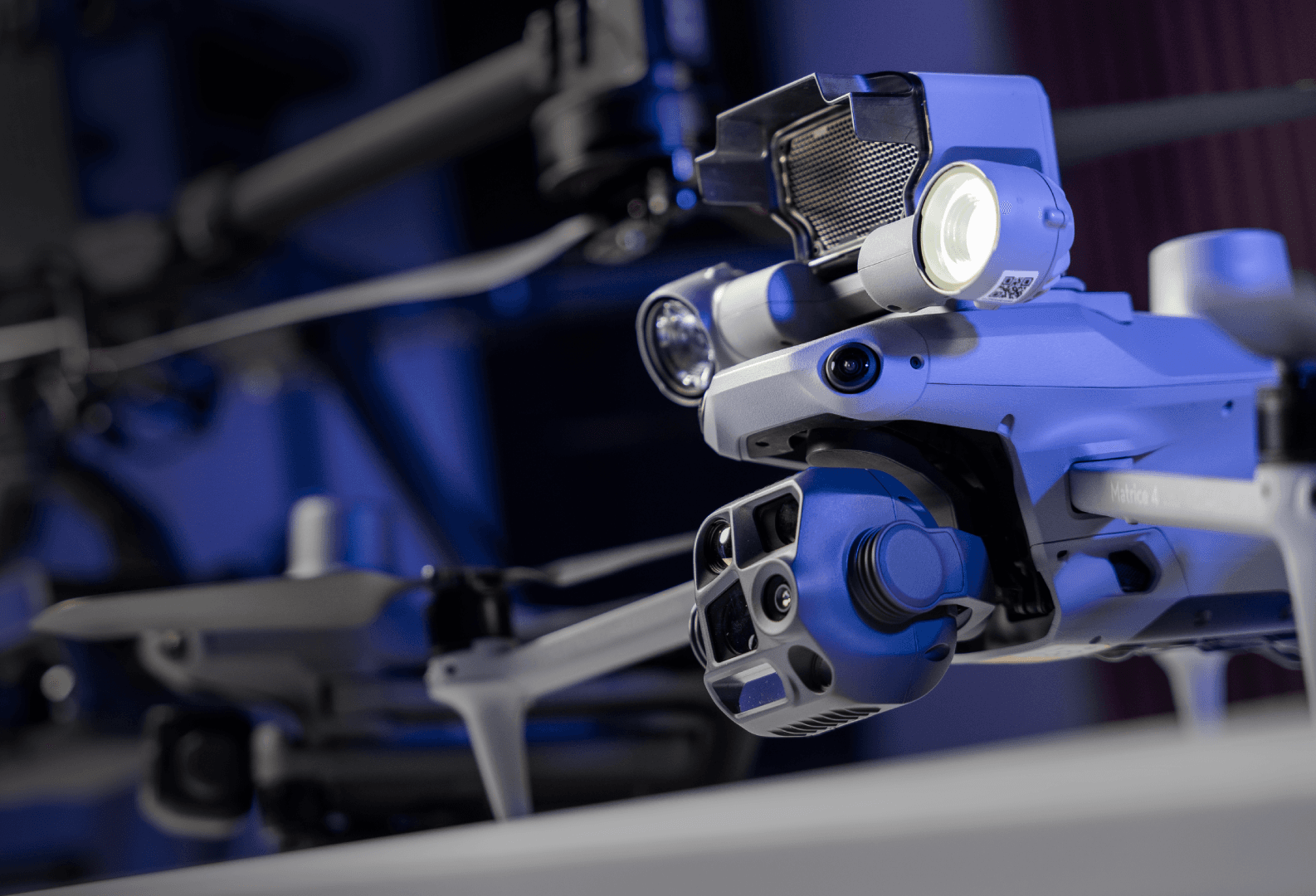

• Räddningstjänst och eftersök. Människor och djur syns tydligast på natten och tidigt på morgonen. Vid bränder visar värmebilden var det brinner och hur branden sprider sig. Strålkastare och högtalare kan monteras på drönaren: Flyga drönare i mörker.

• Polis och bevakning. Drönarna kan följa fordon och personer, och från en docka? flygs uppdrag på distans utan att någon åker ut: drönare för polis och övervakning.

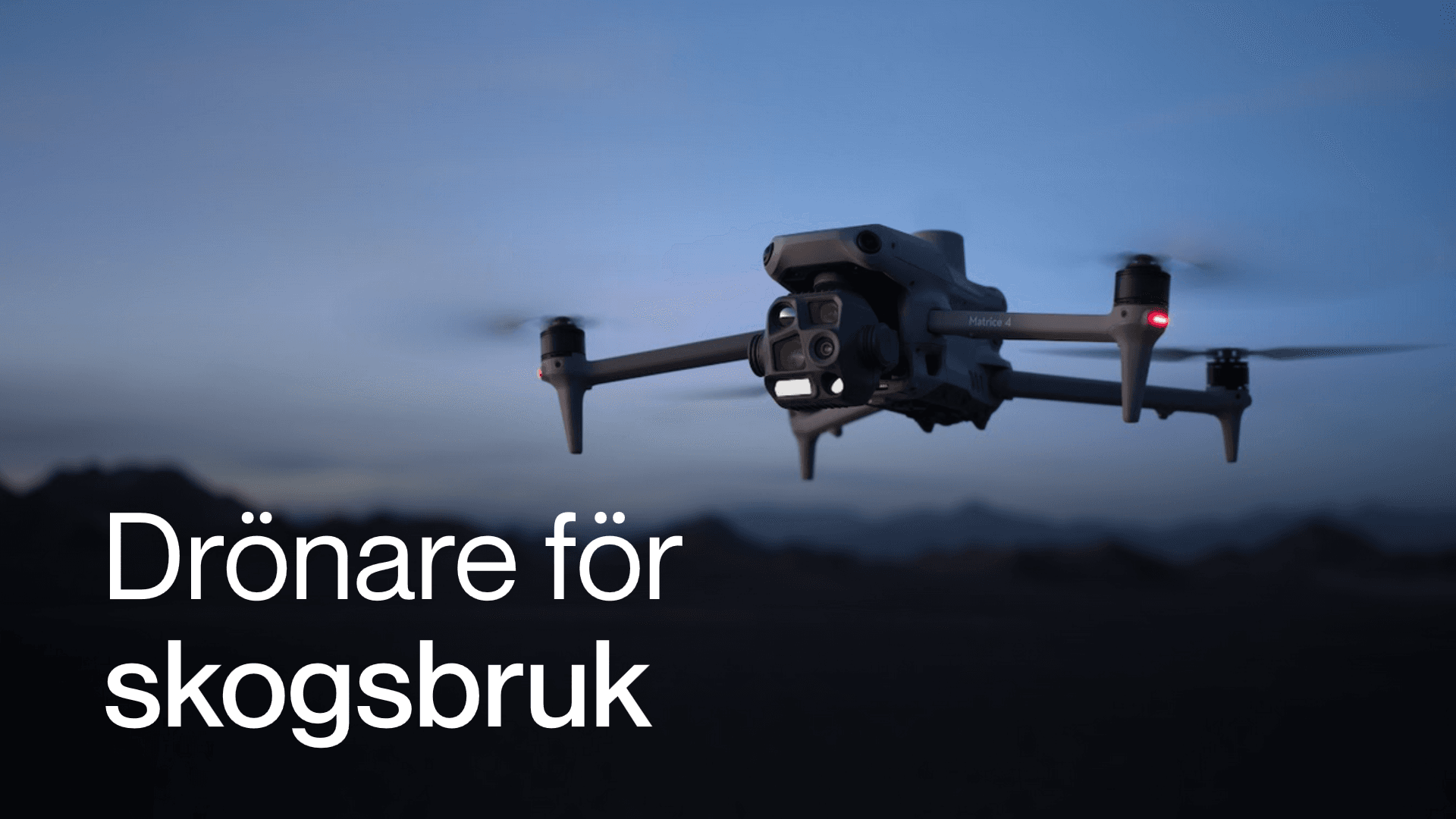

• Skog, jordbruk och renskötsel. Värmekameran hittar glöd efter en skogsbrand, rådjurskid i vallen före slåttern och renar i skog och fjäll, se kundcaset om renskötsel. Vid jakt får drönare som huvudregel inte användas för att söka efter eller förfölja vilt, så kontrollera vad som gäller innan eftersök.

Regler, drönarkort och tillstånd

Operatören, oftast företaget, ska vara registrerad hos Transportstyrelsen, och piloten behöver drönarkort?. C-klassen? avgör hur nära människor drönaren får flygas:

• C2: Matrice 4T och 4TD. Med drönarkort A1/A3 och tillägget A2 får drönaren flygas 30 meter från människor, 5 meter i lågfartsläge. Med bara A1/A3 gäller samma avstånd som för C3.

• C3: Matrice 400. Flygs långt från människor och minst 150 meter från bostads-, affärs-, industri- och rekreationsområden.

Utom synhåll krävs den specifika kategorin?. Matrice 4TD och Matrice 5TD är även C6-märkta och kan flygas enligt standardscenariot STS-02. För övriga modeller söker operatören tillstånd hos Transportstyrelsen. Räddningstjänst, polis och annan verksamhet i statens intresse omfattas inte av EU:s drönarregler och behöver i stället tillstånd från Transportstyrelsen.

I mörker ska drönaren ha en grön blinkande lampa som syns väl. Mer om reglerna: Lagar och regler för drönare, Hur man tar drönarkort och reglerna för Matrice 4T, Matrice 4TD och Matrice 400.

Hjälp att välja och offert

Swedron är auktoriserad DJI Enterprise-återförsäljare. Med en beskrivning av uppdraget hjälper vi till att välja drönare, kamera och tillbehör: företagsrådgivning. För pris på flera drönare eller ett eget paket går det att begära offert. Företag kan handla mot företagsfaktura eller leasa utrustningen, och piloterna kan gå kurser hos oss.
