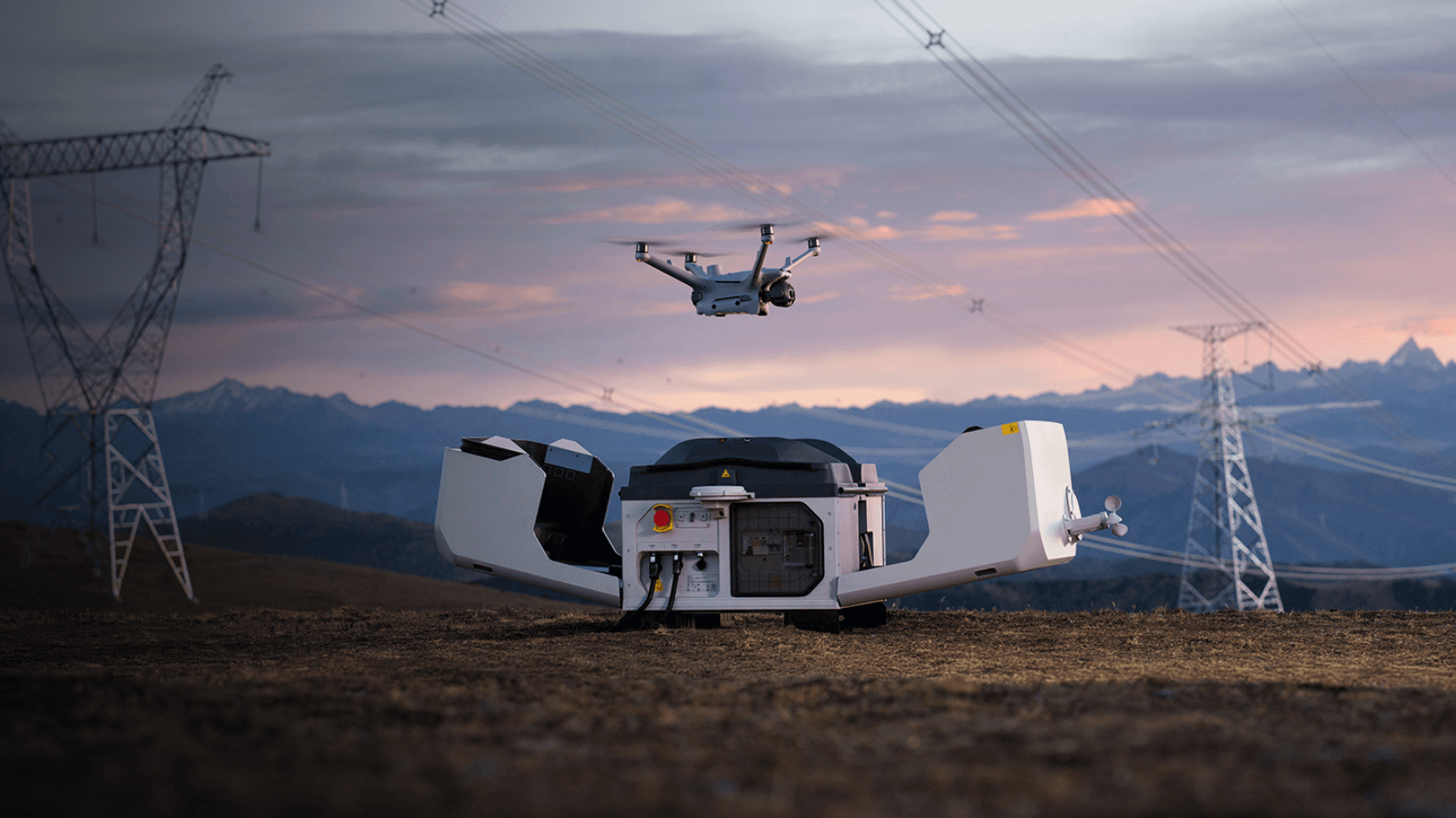

Support för DJI Dock 3

- DJI Dock 3 download center
DJI Assistant 2 (Enterprise Series)
Använd DJI Assistant 2 för uppdatering, kalibrering, exportering av loggar. Du hittar även en väldigt enkel flygsimulator.
Alla manualer för Dock 3 & Matrice 4D serien. Du hittar allt från användarmanualer till installationsguider. DJI Dock 3 - Release Notes är speciellt bra för att hålla sig uppdaterad om nya uppdateringar.
För dig som flyger med Matrice 4TD och vill analysera IR-bilder i efterhand.
- Device Info Inquiry
Kontrollera produktinformation på DJI:s Device Info Inquiry
På DJI:s Device Info Inquiry-sida kan du snabbt och enkelt få tillgång till viktig information om din drönare:
Kontrollera aktiveringstiden
och få information om garantiperioder.
Kontrollera statusen för serviceplanen
(t.ex. DJI Enterprise Care Plus).
Du söker genom att ange drönaren eller DJI Dock 3's serienummer (SN).
Besök Device Info Inquiry för att kontrollera informationen om din produkt.
- Hyr drönare
Serviceärenden
Som kund hos Swedron har du två alternativ för att hantera serviceärenden för din drönare:
Skicka din drönare till Swedron. Vi tar hand om hela processen, inklusive vidarebefordran till DJI för reparation om det behövs. Vår dedikerade servicepersonal arbetar för att minimera hanteringstiden så mycket som möjligt.
Skicka drönaren direkt till DJI. Om du behöver få din drönare reparerad så snabbt som möjligt kan du skicka den direkt till DJIs servicecenter i Holland eller Tyskland. Detta alternativ kan förkorta hanteringstiden ytterligare.
DJI Care Enterprise Plus
Vid aktivering av din drönare startar ett års DJI Care Enterprise Plus, vilket inkluderar:
Obegränsade kostnadsfria reparationer inom täckningsbeloppet, motsvarande drönarens värde.
Möjlighet att förlänga täckningen till två år (detta måste göras innan det första året löper ut).
Produkter som omfattas av DJI Care Enterprise Plus:
DJI Matrice 4D
DJI Matrice 4TD
Inkluderade delar: Drönarens kropp (inkl. RTK-modul), gimbal och kamera, batteri, propellrar, fjärrkontroll samt laddningshub.
Vanliga frågor om DJI Care Enterprise
Hur använder jag DJI Care Enterprise?
Besök DJI:s reparationssida och skicka in en Online Repair Request.
Efter att ha skickat in förfrågan, skicka din drönare till det angivna reparationscentret.
Täckning för vattenskador?
DJI Care Enterprise täcker reparation eller utbyte vid vattenskador.
Påverkas tjänsten om serienumret ändras vid reparation?
Om serienumret ändras uppdateras detta i systemet och påverkar inte framtida tjänster. Täckningsperioden förblir oförändrad enligt ditt avtal.
Hur hittar jag min produkts serienummer?
Klicka här för att se hur du kontrollerar serienumret för din DJI-produkt.
Hyra drönare under reparationstiden
Behöver du fortsätta flyga medan din drönare är på reparation? Vi erbjuder uthyrning av drönare för att säkerställa att dina operationer inte avbryts.
För mer information och tillgängliga modeller, besök Swedron - Hyra drönare.
Med vår uthyrningstjänst kan du hålla igång verksamheten utan avbrott!
Manualer & tips för DJI Dock 3-tillbehör


- Användarmanual: DJI D-RTK 3 Fast installation
Komma igång-guide
Ladda enheten för att aktivera det interna batteriet innan första användning.
Använd en PD3.0 USB-laddare med en spänning på 9 till 15 V, exempelvis DJI 65W Portable Charger.
Steg för att slå på och av enheten:
Steg 1: Anslut laddaren till USB-C-porten. När strömindikatorn lyser betyder det att enheten är aktiverad.
Steg 2: Tryck en gång på strömknappen och håll sedan in den för att slå på eller stänga av enheten.
OBS: Vid användning av en icke-rekommenderad laddare (t.ex. en 5V-laddare) kan enheten endast laddas när den är avstängd.
Länkning
Se till att det är fri sikt mellan D-RTK 3 och den kompatibla DJI-dockan, och att avståndet inte överstiger 100 meter.
Steg för att länka enheten:
Steg 1: Slå på dockan och drönaren. Se till att drönaren är länkad till dockan.
Steg 2: Anslut D-RTK 3 till en smartphone med en USB-C till USB-C-kabel.
Steg 3: Öppna DJI Enterprise-appen och följ instruktionerna för att aktivera enheten.
Steg 4: Gå till distributionssidan och länka enheten till dockan.
Steg 5: Efter en lyckad länkning lyser lägeindikatorn med fast blått ljus. D-RTK 3 länkas därefter automatiskt till drönaren.
OBS: Enheten måste aktiveras innan första användning. GNSS-signalindikatorn blinkar rött om den inte är aktiverad.
Bekräfta installationsplats
Välj en öppen, fri och förhöjd plats för installation.
Utför en platsutvärdering och se till att resultatet är lämpligt för installation.
Avståndet till strömförsörjningsenheten får inte överstiga 100 meter.
Använd ett digitalt vattenpass för att mäta lutning i två diagonala riktningar. Ytan ska vara
mindre än 3° lutning.
Utför en utvärdering av videotransmission och GNSS-positionering i appen.
Monteringsalternativ
Installation med borrhål
Använd installationskortet för att markera och borra hål.
Montera expansionsbultarna.
Montera PoE-modulen på expansionsbultarna.
Anslut jordkabeln till jordeletroden. Det rekommenderas att använda åskskyddsbältet från takets parapet som jordelektrod.
Installation på stödbracket
Enheten kan monteras på ett lämpligt stöd enligt specifikationerna för M6-gängade hål eller midjeformade slitsar.
Anslut jordkabeln till jordelektroden.
Installationsdiagrammen är endast referenser.
Anslutning av Ethernet-kabel
Använd Cat 6-kabel med en diameter på 6–9 mm för att säkerställa en säker tätning och vattentålighet.
Anslutning av PoE-modul
För in Ethernet-kabeln genom korrugerad tubing och kabelpluggen.
Återskapa Ethernet-kontakten:
Ta bort den ursprungliga Ethernet-kontakten och lossa bakkåpan.
Crimpa Ethernet-kabeln enligt T568B-standard. Se till att PVC-ytan är ordentligt isatt.
Montera tillbaka kontakten och dra åt.
Öppna portskyddet och sätt in Ethernet-kontakten tills ett klick hörs.
Anslutning av strömförsörjning
Anslut den andra änden av Ethernet-kabeln till en extern strömkälla.
Strömindikatorn lyser blått när strömförsörjningen är aktiv.
OBS:
Vid anslutning till DJI Dock, följ dockans manual för korrekt Ethernet-konfiguration.
Vid anslutning till en PoE-strömadapter, följ T568B-standard och se till att PoE-strömförsörjningen är minst 30 W.
Konfiguration
PoE-indikatorn lyser blått när enheten får ström.
Anslut D-RTK 3 till en smartphone med USB-C till USB-C-kabel.
Öppna DJI Enterprise-appen och följ instruktionerna för att slutföra installationen.
Gå till DJI FlightHub 2 och kontrollera D-RTK 3-anslutningsstatus i enhetsfönstret. När statusen visas som ”ansluten” är enheten redo att användas.
OBS:
Uppdatera firmware till den senaste versionen enligt DJI FlightHub 2-prompten.
Platskalibrering kan utföras via fjärrfelsökningssidan i DJI FlightHub 2.
Installation av Cellular Dongle (Valfritt)
En Cellular Dongle 2 med ett nano-SIM-kort kan monteras för 4G-nätverksanslutning.
Var försiktig vid installationen för att undvika skador på kablar.
Specifikationer
Kategori
Specifikation
Modell
D-RTK 3: R600BS
PoE-modul: R600BSPOE
GNSS-frekvens
GPS: L1, L2, L5
BeiDou: B1I, B2I, B3I, B2a, B1C, B2b
GLONASS: L1, L2
Galileo: E1, E5a, E5b, E6
QZSS: L1, L2, L5
L-Band
Datalänk
D-RTK 3: OcuSync, Bluetooth
PoE-modul: 4G, LAN
- Användarmanual: DJI AS1 Speaker & DJI AL1 Spotlight
Installation
Högtalaren och strålkastaren kan installeras separat på den kompatibla drönaren eller användas i kombination.
Stäng av drönaren innan installation eller borttagning av tillbehören.
Dra åt skruvarna ordentligt för att säkerställa en säker installation. Vid långvarig montering, använd den medföljande skruvmejseln för att efterdra skruvarna efter installation.
Vid första installationen av högtalaren måste drönarens kompass kalibreras. Gå in i kameravy, tryck på varningsmeddelandet > Kalibrera kompass och följ instruktionerna. Rör inte högtalaren under kalibreringen.
Kompassen måste kalibreras igen om högtalaren byts ut eller om en strålkastare monteras.
Aktivering
Slå på fjärrkontrollen och drönaren.
Starta DJI Pilot 2-appen. När enheten används för första gången visas en aktiveringsprompt. Följ instruktionerna på skärmen för att slutföra aktiveringen.
Uppdatera alla enheter till den senaste firmware-versionen.
När tillbehörsmodellerna visas på appens startsida är anslutningen lyckad.
Användning
Slå på drönaren och starta DJI Pilot 2. Gå in i kameravy, tryck på tillbehörsikonen / för att använda dess funktioner. Tryck på > > Anpassa RC-knappar för att ställa in genvägar för snabb åtkomst till tillbehörens funktioner.
Högtalaren stöder endast ljudfiler i formatet AAC, MP3 och WAV, och varje fil får vara högst 10 MB.
Vid flygning på hög höjd rekommenderas att aktivera elektronisk disborttagning (Electronic Dehazing) för att förbättra bildkvaliteten när strålkastaren används.
För att minska påverkan på flygtiden bör ljusstyrkan på strålkastaren justeras efter behov.
Använd inte högtalaren på nära håll eller i stadsområden med ljudkänsliga strukturer, eftersom den höga volymen kan orsaka olyckor eller skador.
Undvik att spela upp enfrekventa ljud, såsom larmsignaler, då detta kan orsaka irreversibel skada på högtalaren.
Drönarens framdrivning och visionsystem påverkas efter installation av tillbehör. Flyg med försiktighet.
Rikta inte strålkastaren direkt mot människors ögon.
Strålkastaren kan bli varm vid långvarig användning. Undvik att vidröra den för att förhindra brännskador.
Strålkastaren kan skadas vid kraftiga stötar. Tvinga inte strålkastarens gimbal att rotera och hantera enheten varsamt för att undvika skador.
Drönaren kan förvaras direkt i transportväskan med högtalaren och strålkastaren monterade. Om tillbehören inte används, ta bort dem och förvara dem separat i väskan.
Firmwareuppdatering
Se till att tillbehören är anslutna till drönaren och att alla enheter är fulladdade. Starta DJI Pilot 2:
Om drönarens firmware är uppdaterad, tryck på firmware-uppdateringsgenvägen på startsidan för att uppdatera tillbehören så att de matchar.
Om firmware inte är den senaste versionen, tryck på firmware-uppdateringsprompten på startsidan > Uppdatera alla för att uppdatera samtliga enheter.
- Se Obstacle Sensing Module
Vilka drönare är kompatibla med DJI Obstacle Sensing Module?
Observera: Vid installation på Matrice 4-seriens drönare krävs ett fäste som monteras på undersidan avhinderdetekteringsmodulen.
Försiktighetsåtgärder vid installation
Dra åt skruvarna ordentligt och säkerställ korrekt tätning av gränssnittet.
Vid användning med DJI Dock 3, använd den medföljande sexkantsnyckeln för att dra åt skruvarna igen.
Vid användning med DJI Dock 3, fäst LiDAR-positioneringsetiketten korrekt på dockans lock enligt manualens instruktioner.
Slå inte på drönaren under installationen. Alla tillbehör till hinderdetekteringsmodulen ska vara monterade innan drönaren startas.
Efter installationen:
Anslut drönaren till internet och aktivera hinderdetekteringsmodulen enligt anvisningarna.
Om en firmwareuppdatering behövs, uppdatera till den senaste versionen direkt.
Försiktighetsåtgärder vid användning
Håll radarkupolen ren för att undvika försämrad hinderigenkänning.
Yttre faktorer som regn, snö, dimma och damm kan påverka prestandan för hinderdetektering.
På grund av systemets begränsningar kan drönaren inte aktivt undvika snabbt rörliga objekt.
Flyg med försiktighet och var beredd att ta manuell kontroll vid behov.
Uppdatering av firmware
Hinderdetekteringsmodulen uppdateras automatiskt tillsammans med drönarens firmware när den är monterad. Det finns fyra sätt att uppdatera firmware:
DJI FlightHub 2: Utför en "one-click update" på enhetshanteringssidan.
DJI Assistant 2 (Enterprise Series): Anslut drönaren till en dator och använd DJI Assistant 2 för att uppdatera.
DJI Pilot 2-appen: Tryck på "Firmwareuppdatering" på huvudskärmen.
Synkroniserad uppdatering i DJI Pilot 2: När appen uppmanar till en konsekvent uppdatering av alla moduler, bekräfta och slutför uppdateringen.
- Användarmanual: DJI Cellular Dongle 2
DJI Cellular Dongle 2 stödjer olika kommunikationsstandarder och frekvensband. När den används med ett nano-SIM-kort kan den ansluta till internet och överföra data mellan enheter via en mobil kommunikationslänk.
Installera nano-SIM-kortet:
Steg 1: Öppna SIM-kortslocket på dongeln.
Steg 2: Sätt i nano-SIM-kortet i kortplatsen enligt riktningen som visas i illustrationen.
Steg 3: Stäng locket ordentligt.
Ansluta antennerna
Steg 1: Dongeln använder TS-5-antennportar. Använd antennkablar med TS-5-kontakter för anslutning.
Steg 2: Anslut antennkablarna till dongelns antennportar och säkra kablarna ordentligt.
Steg 3: Se till att båda antennkablarna är ordentligt anslutna och att kabeldragningen är prydlig för att undvika klämning av kablar, vilket kan påverka överföringsprestanda och funktionalitet.
Steg 4: För vissa enheter bör en kabelklämma användas för att säkra antennkablarna. Se dokumentationen för respektive enhet för mer information.
Ansluta till en enhet
DJI Cellular Dongle 2 kan anslutas till en dator eller kompatibla DJI-enheter.
Anslut dongelns USB-C-port till motsvarande port på enheten med en kompatibel kabel.
Statusindikator – Beskrivningar
Dongeln startar automatiskt när den anslutna enheten slås på. Statusindikatorn visar aktuell driftstatus enligt tabellen nedan:
Blinkmönster
Beskrivning
Fast rött ljus
Under uppstart eller inget nano-SIM-kort upptäckt efter uppstart.
Fast grönt ljus
Stark 4G-signal används.
Grönt ljus blinkar långsamt
Svag 4G-signal används.
Grönt ljus blinkar snabbt
4G-anslutning ej etablerad. Vänta, starta om enheten eller flytta till en plats med starkare signal.
Fast blått ljus
Stark 3G-signal används.
Blått ljus blinkar långsamt
Svag 3G-signal används.
Blått ljus blinkar snabbt
3G-anslutning ej etablerad. Vänta, starta om enheten eller flytta till en plats med starkare signal.
Rött ljus blinkar
Ingen nätverkssignal.
Specifikationer
Kategori
Specifikation
Telekommunikationsstandarder
TDD-LTE / FDD-LTE / WCDMA
Frekvensband
TDD-LTE: B34/38/39/40/41 (194M)
FDD-LTE: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71
WCDMA: B1/B2/B4/B5/B6/B8/B19
Gränssnitt
USB-C-port, nano-SIM-kortplats, TS-5-antennportar
Antennkonfiguration
Dubbla antenner
Mått
43,5 × 23,0 × 7,0 mm
Vikt
Ca 11,5 g
Driftspänning / Strömstyrka
5 V, 1 A
Drifttemperatur
-30° till 65° C (-22° till 149° F)
Förvaringstemperatur
-40° till 85° C (-40° till 185° F)
Varningar
DJI Cellular Dongle 2 inkluderar inte ett SIM-kort. Använd ett SIM-kort som är kompatibelt med produktens driftfrekvens och den valda mobiloperatören. Välj ett mobildatapaket utifrån planerad användning. Alla kostnader för SIM-kort och dataabonnemang är användarens ansvar.
DJI Cellular Dongle 2 stöder endast nano-SIM-kort.
Rör inte dongeln när den är i drift, eftersom den kan bli varm.
Små delar i produkten och dess tillbehör kan utgöra en kvävningsrisk. Förvara alla delar utom räckhåll för barn.
Anslut inte produkten till ej specificerade enheter. Detta kan skada enheten. Godkända enheter inkluderar Windows-datorer och kompatibla DJI-enheter. Kontrollera manualen för respektive DJI-enhet för kompatibilitet.
Produkten och dess tjänster är endast tillgängliga i vissa länder och regioner. Följ lokala lagar och bestämmelser samt DJI Cellular Dongle Användarvillkor.
- Manual: DJI Matrice 4-serien
Laddning av batteriet – tänk på detta
Ladda ur och ladda upp fjärrkontrollen fullt var tredje månad för att undvika batteriförlust vid längre förvaring.
Använd den medföljande USB-C till USB-C-kabeln för optimal laddning.

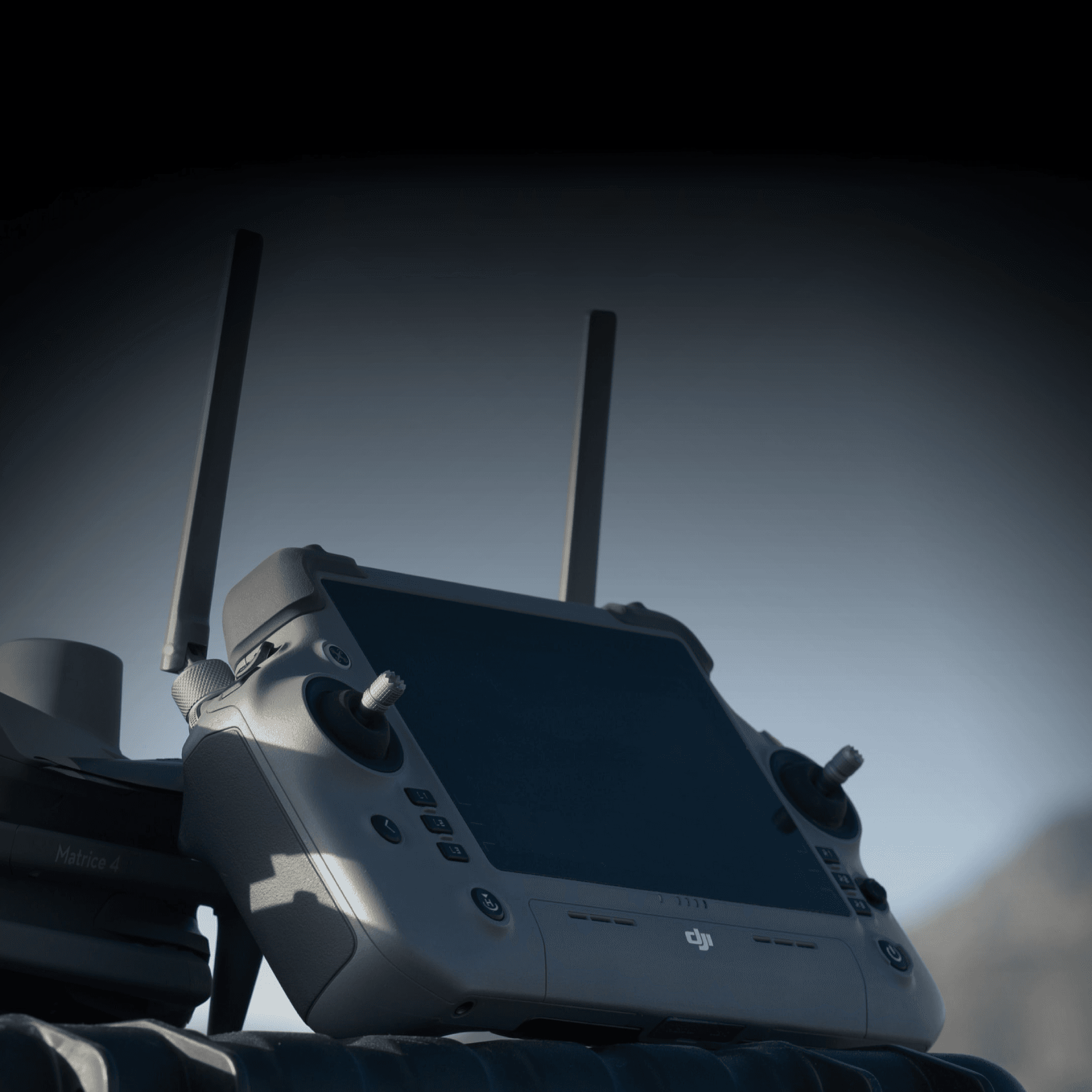

Anpassningsbara knappar
Knapparna C1, C2, C3, C4 och 5D kan konfigureras enligt behov.
För att konfigurera knapparna:
1. Öppna DJI Pilot 2
2. Gå in i kameravy
3. Tryck på > för att ställa in knappfunktionerna.
Kombinerade knappfunktioner kan anpassas genom att använda C1, C2 och C3 tillsammans med 5D-knappen.
Knappkombinationer
Vissa funktioner kan aktiveras genom att hålla in bakåtknappen och trycka på en annan knapp i kombination.
OBS: Standardinställningarna för knappkombinationer kan inte ändras.
Kombination
Funktion
Bakåtknapp + Vänster ratt
Justera ljusstyrka
Bakåtknapp + Höger ratt
Justera volym
Bakåtknapp + Inspelningsknapp
Spela in skärmen
Bakåtknapp + Avtryckarknapp
Ta skärmdump
Bakåtknapp + 5D-knapp
Upp – Startsida
Ner – Snabbinställningar
Vänster – Senast öppnade appar
Navigering på pekskärmen
Gest
Funktion
Svep inåt från vänster eller höger
Gå tillbaka till föregående skärm
Svep upp från botten
Gå till startsidan
Svep upp och håll kvar
Visa senast öppnade appar
Svep ner från toppen (i DJI Pilot 2)
Öppna statusfältet (visar tid, Wi-Fi-signal, batterinivå)
Svep ner två gånger (i DJI Pilot 2)
Öppna Snabbinställningar
Svep ner en gång (utanför DJI Pilot 2)
Öppna Snabbinställningar
Status-LED-indikator – Beskrivningar
Blinkmönster
Beskrivning
Fast rött ljus
Ingen anslutning till drönaren
Blinkande rött ljus
Drönarens batterinivå är låg
Fast grönt ljus
Ansluten till drönaren
Blinkande blått ljus
Fjärrkontrollen håller på att länkas till en drönare
Fast gult ljus
Firmwareuppdatering misslyckades
Fast blått ljus
Firmwareuppdatering lyckades
Blinkande gult ljus
Fjärrkontrollens batterinivå är låg
Blinkande cyan
Kontrollspakarna är inte centrerade
Fjärrkontrollens varningssignaler
Fjärrkontrollen ger ljudsignaler vid fel eller varningar.
Ljudsignaler kan stängas av genom att svepa ner från toppen av skärmen och välja Mute, eller genom att dra volymreglaget till 0.
RTH-varningen (Return to Home) kan inte stängas av.
Varning vid låg batterinivå kan avbrytas genom att trycka på strömknappen.
Vid kritiskt låg batterinivå kan varningen inte avbrytas.
Om fjärrkontrollen inte används på en längre tid medan den är påslagen, men ej ansluten till drönaren, kommer en varning att ljuda innan fjärrkontrollen stängs av automatiskt.
Rör kontrollspakarna eller tryck på en knapp för att avbryta denna varning.
Länka fjärrkontrollen
Om fjärrkontrollen och drönaren köptes tillsammans som en combo, är de redan länkade.
Om de inte är länkade, följ instruktionerna nedan.
Metod 1: Använda knappkombinationer
Steg 1: Slå på drönaren och fjärrkontrollen.
Steg 2: Tryck samtidigt på C1, C2 och inspelningsknappen tills status-LED blinkar blått och fjärrkontrollen ger ifrån sig en ljudsignal.
Steg 3: Håll ned drönarens strömknapp i minst fem sekunder.
Drönaren ger ifrån sig en ljudsignal och dess batteriindikator-LEDs blinkar i sekvens för att indikera att den är redo att länka.
Steg 4: Fjärrkontrollen piper två gånger och dess status-LED lyser fast grönt för att indikera att länken är lyckad.
Metod 2: Använda DJI Pilot 2-appen
Steg 1: Slå på drönaren och fjärrkontrollen.
Steg 2: Öppna DJI Pilot 2 och tryck på Länka fjärrkontroll.
Status-LED på fjärrkontrollen blinkar blått, och fjärrkontrollen ger ifrån sig en ljudsignal under länkningen.
Steg 4: Håll ned drönarens strömknapp i minst fem sekunder.
Drönaren piper och dess batteriindikator-LEDs blinkar i sekvens för att indikera att den är redo att länka.
Steg 5: När fjärrkontrollen piper två gånger och dess status-LED lyser fast grönt, är länkningen klar.
OBS
Håll fjärrkontrollen inom 0,5 meter från drönaren under länkningen.
Se till att fjärrkontrollen är ansluten till internet när du loggar in med ett DJI-konto.
Du hittar mer information i Avsnitt 5 "Remote Controller" i DJI Matrice 4-seriens manual.
- Manual: DJI Power 1000
DJI Power 1000 är en bärbar kraftstation med:
Kapacitet: 1024 Wh
Vikt: Ca 13 kg
Maximal uteffekt: 2200 W
Laddningslägen
Kraftstationerna har två laddningslägen för AC-laddning:
Snabbladdningsläge (Fast Recharge Mode)
Laddning till 80%: Ca 50 minuter
Laddning till 100%: Ca 70 minuter
Standardladdningsläge (Standard Recharge Mode)
Minskar driftsljudet och förlänger batteriets livslängd
Laddning till 100%: Ca 2 timmar
Anslutning och användning
Kraftstationen har SDC- och SDC Lite-portar.
Med olika DJI Power-tillbehör kan den ladda DJI Intelligent Flight Batteries och andra enheter.
Den stödjer strömförsörjning i olika användningsscenarier.
- Användarmanual: Matrice 4D-Serien 240W Charging Hub
Användning
Växla laddningslägesknappen för att välja ett laddningsläge:
Standardläge: Varje batteri laddas till 100% i turordning.
Ready-to-Fly-läge: Varje batteri laddas till 90% i turordning och hålls vid 90% efter laddning.
Detta läge möjliggör snabb användning av batterierna.
Laddningshubben prioriterar laddning baserat på laddningstemperatur och aktuell batterinivå.
Batteriet med kortast beräknad laddningstid laddas först.
Se avsnittet Status-LED-indikator – beskrivningar för information om LED-mönster.
Koppla bort Intelligent Flight Battery från laddningshubben när laddningen är klar.
Observera:
USB-C-assistentporten kan endast användas för att uppdatera laddningshubbens firmware.
Laddningshubben kan anslutas till DJI Power Series kraftstationer via SDC-kabel.
Status-LED-indikator – Beskrivningar
Blinkmönster
Beskrivning
Fast gult ljus
Inget batteri är isatt.
Pulserande grönt ljus
Batteriet laddas.
Fast grönt ljus
Laddning slutförd.
Blinkande gult ljus
Laddningstemperaturen är utanför tillåtet intervall (ingen åtgärd krävs, laddning återupptas automatiskt när batteriet eller hubben återhämtar sig).
Fast rött ljus
Oåterkalleligt fel på batteriet eller laddningshubben (ta bort och sätt tillbaka batteriet eller koppla ur och återanslut adaptern).
Specifikationer
Kategori
Specifikation
Modell
CHX230-240
Drifttemperatur
5° till 40° C (41° till 104° F)
Ingångsspänning
16.8–25.5 V, Max. 12.1 A
Varningar
DJI 240W Power Adapter krävs vid användning av laddningshubben för att ladda Intelligent Flight Batteries.
Laddningshubben är endast kompatibel med en specifik modell av Intelligent Flight Battery. Använd inte hubben med andra batterimodeller.
Placera laddningshubben på en plan och stabil yta vid användning. Säkerställ att enheten är ordentligt isolerad för att förhindra brandrisk.
Rör inte de metalliska terminalerna på batteriportarna. Rengör terminalerna med en torr och ren trasa om smuts eller beläggning uppstår.
- Användarmanual: DJI 240W Power Adapter
Användning
DJI 240W Power Adapter kan användas för att ladda:
Kompatibla laddningshubbar
Drönare
Fjärrkontroller
Andra mobila enheter med USB-C-port
Observera:
Rör inte de metalliska terminalerna på batteriportarna.
Rengör terminalerna med en torr och ren trasa om smuts eller beläggning uppstår.
Specifikationer
Kategori
Specifikation
Ingångsspänning
100-240 V AC, 50-60 Hz, Max. 3 A
Uteffekt
Max. 240 W (totalt), Max. 65 W (USB-C)
Drifttemperatur
5° till 35° C (41° till 95° F)
- Produktinfo: DJI Vehicle-Mounted Gimbal Mount
Stäng av dockan innan du monterar den fordonsmonterade gimbalhållaren eller ansluter/avlägsnar kablar.
Tryck inte på dockans lock under installationen.
Montera gimbalhållaren korrekt enligt diagrammet. Se till att alla delar är orienterade i rätt riktning.
Sätt försiktigt in signalkabeln för att undvika skador.
Kontrollera att kabelkontakten är korrekt orienterad.
Dra kablarna så att de inte kläms eller skadas.
Använd rätt skruvar enligt diagrammet och se till att de är ordentligt åtdragna.
Placera aldrig verktyg på landningsplattan.
Se till att landningsplattans yta är fri från smuts och främmande föremål innan dockans lock stängs.
Fäst påminnelsedekalen (medföljer i paketet) på mittkonsolen.
- Produktinfo: DJI Matrice 4D-serien Low-Noise Anti-Ice Propellers
Matcha markeringarna på motorn och propellern och installera propellern på den motor som har motsvarande markering.
Använd två propellrar från samma förpackning.
Blanda inte propellrar från olika förpackningar.
Byt ut propellrarna om de är deformerade eller skadade.
Använd de medföljande brickorna och skruvarna vid byte av propellrar.
Återanvänd inte gamla brickor eller skruvar.
Undvik att repa propellerytan eller röra den direkt med fingrarna.
Använd inte lösningsmedel som innehåller olja eller alkohol vid rengöring av propellerbladen, eftersom detta kan skada den anti-isbeläggning som skyddar mot frostbildning.
Byt ut propellrarna efter 450 flygningar för att bibehålla optimal anti-isfunktion.
Frågor och svar om DJI Dock 3


DJI Dock 3 – Vanliga frågor och svar
DJI Dock 3 är en uppgraderad version av DJI Dock 2 med följande förbättringar:
Högre IP-klassning
: Uppgraderad till
IP56
.
Bredare arbetstemperatur
:
-30° till 50° C
(-22° till 122° F).
Förbättrad videotransmission
: Uppgraderad till
O4+ Enterprise
.
Stöd för fordonsmonterad installation
.
Mer flexibel platsval vid installation
genom stöd för
D-RTK 3 Relay Fixed Deployment Version
.
Snabbare start
: Drönaren är redo att flyga direkt när locket öppnas.
Lägre latens i livevideo
, vilket ger en smidigare upplevelse.
Förbättrad kylning och uppvärmning
av luftkonditioneringssystemet.
Vid en omgivningstemperatur på 25° C (77° F) och en drönarbatterinivå på 15% efter landning, tar det 27 minuter att ladda batteriet till 95%.
Minsta intervall mellan två flygningar är 27 minuter
.
DJI Dock 3 stöder inte automatisk batteribyte
för drönaren.
Stödjer en drönare med flera dockor
(multi-dock-uppdrag).
Stödjer inte flera drönare med en docka
.
Ja
.
Nej
, när dockan är länkad till
D-RTK 3 Relay Fixed Deployment Version
.
Ja, men edge computing-modulen kräver extern strömförsörjning och nätverksanslutning.
Ja
, för mer information, besök:
DJI Cellular Dongle 2
säljs separat. Tjänsten är inte tillgänglig i alla länder och regioner – kontakta din lokala återförsäljare för detaljer.
DJI Dock 3 stöder endast DJI Matrice 4D-seriens drönare.
Funktion
Aktiveras när
Inaktiveras när
Kylning
Omgivningstemperaturen överstiger 5°C, och drönarbatteriet överstiger 35°C.
Drönarbatteriet sjunker under 30°C.
Uppvärmning
Omgivningstemperaturen är under 5°C, temperaturen inne i dockan är under 35°C, och drönarbatteriet är under 35°C.
Temperaturen i dockan överstiger 35°C, eller drönarbatteriet överstiger 35°C.
Observera: Kyl- och värmelogiken kan optimeras genom firmwareuppdateringar. Följ aktuella användningsförhållanden.
Dockan bör installeras i en
öppen miljö
med
stabil strömförsörjning och internetuppkoppling
.
Installationshöjd
får inte överstiga 4 500 meter
.
Se
Installations- och konfigurationsmanualen
för detaljer.
Max vindstyrka
:
12 m/s
Max nederbörd
:
2 mm/h
Följ lokala regler och föreskrifter
vid installation.
Var försiktig vid lastning av dockan på fordonet
. Tryck
inte
på
RTK-modulen
vid hantering.
Se till att dockans bas är säkert fastsatt
på fordonets monteringsfäste, och att låsmuttrarna är ordentligt åtdragna.
Använd en säkerhetslina
för att ansluta dockan till fordonet korrekt.
Den fordonsmonterade gimbalhållaren måste installeras korrekt
.
Fäst den medföljande varningsdekalen
på instrumentpanelen.
För detaljerade instruktioner, se
Installations- och konfigurationsmanualen
.
Parkeringslutningen får inte överstiga 3° under drift
.
Fjärrkalibrering av dockan måste genomföras i molnet
innan drift.
Under drönarflygning får varken fordonet eller dockan flyttas
. Om rörelse upptäcks, återvänder drönaren omedelbart till den angivna alternativa landningsplatsen.
Vid körning in eller ut ur underjordiska parkeringsgarage
, var uppmärksam på
vägsäkerhet och höjdbegränsningar
.
Se till att dockans lock är stängt när fordonet rör sig
.
Vid montering av två dockor på samma fordon
måste båda dockorna vara registrerade i samma projekt för att säkerställa säker start och landning av flera drönare.
Nej.
RTK-positioneringssystemet och visuella markörer på dockans landningsplatta samt insidan av locket används för exakt positionering.
Vid strömavbrott: Tryck en gång på multifunktionsknappen i elskåpet, håll sedan in knappen för att slå på reservbatteriet.
Vid normal strömförsörjning: Reservbatteriet startar automatiskt.
Stäng av nätströmmen (AC-brytaren)
.
Tryck en gång på multifunktionsknappen i elskåpet och håll sedan in den för att stänga av reservbatteriet.
DJI Matrice 4D-serien
DJI Matrice 4-serien*
Drönare och fjärrkontroller måste ha den senaste firmwareversionen.
Drönare för DJI Dock 3


DJI Matrice 4D-serien – Vanliga frågor och svar
Det finns två versioner i DJI Matrice 4D-serien:
DJI Matrice 4D
Utrustad med:
4/3 CMOS 20 MP vidvinkelkamera
1/1.3-tums CMOS 48 MP medium-telekamera
1/1.5-tums CMOS 48 MP telekamera
Laseravståndsmätare
Fokus på kraftfull bildbehandling
DJI Matrice 4TD
Utrustad med:
1/1.3-tums CMOS 48 MP vidvinkelkamera
1/1.3-tums CMOS 48 MP medium-telekamera
1/1.5-tums CMOS 48 MP telekamera
Infraröd termisk kamera
NIR-hjälpbelysning
Laseravståndsmätare
Fokus på termisk bildbehandling och låg ljusprestanda
C2- och C6-certifierad av Europeiska unionens byrå för luftfartssäkerhet (EASA).
IP55 (skyddad mot damm och kraftiga vattenstrålar).
Endast 4/3 CMOS vidvinkelkameran på DJI Matrice 4D stöder kartläggning utan GCP.
Utsätt inte kamerans linser för starka energikällor
såsom solen, lava eller laserstrålar.
Risken för permanent skada
: Kamerasensorn kan brännas och skadas oåterkalleligt vid exponering för höga energikällor.
DJI Matrice 4D-serien har följande huvudskillnader jämfört med Matrice 4-serien:
Högre skyddsklassning
:
IP55
.
Längre maximal flygtid
:
54 minuter
.
Stöd för tyngre nyttolaster
.
Stöd för flygande relä:
En drönare kan flyga högt som en relästation, vilket förbättrar signalstyrkan i bergiga områden.
Matrice 4D-seriens armar är inte hopfällbara
.
Drönarna är utrustade med
rotationsdämpare vid basen av varje arm
för att minska vibrationer.
Detta säkerställer
stabil och pålitlig flygning under långa perioder i olika miljöer
.
Armarna kan rotera i en liten vinkel
och mellanrummen vid armarnas bas är
en normal designfunktion
.
Anti-isfunktionen minskar med tiden. Byt ut propellrarna minst:
Var 12:e månad
Efter 500 flygtimmar
Rör inte propellerns yta direkt med fingrarna
eller repa den.
Använd inte oljebaserade eller alkoholbaserade lösningsmedel
vid rengöring – detta kan skada anti-isbeläggningen.
Blanda inte propellrar från olika förpackningar
. Varje set av propellrar är
dynamiskt balanserat
.
Om propellrarna är deformerade eller skadade, byt ut dem direkt.
Använd nya brickor och skruvar
vid byte – återanvänd dem inte.
För att reducera ljudnivån under flygning.
Ja, de kan länkas till DJI RC Plus 2 Enterprise för manuell flygning.
Nej.
Länka två drönare med varsin fjärrkontroll
.
På fjärrkontroll A
, öppna
DJI Pilot 2
och ange drönaren som
Huvuddrönare (operativ drönare)
.
På fjärrkontroll B
, öppna
DJI Pilot 2
och ange drönaren som
Relädrönare
.
Vänta på att de två drönarna automatiskt
återlänkas
.
När länkningen är slutförd kan
anslutningens topologi-status
kontrolleras på huvudskärmen.
För närvarande nej.
Batteri & laddare M4D-serien – Vanliga frågor och svar
DJI Matrice 4D-seriens batteri kan laddas med:
DJI Dock 3
DJI Matrice 4D-seriens 240W laddningshub
DJI Matrice 4D-seriens 240W laddningshub stöder två laddningslägen. Du kan växla mellan lägena med lägesknappen på sidan av laddningshubben:
Standardläge
Varje batteri laddas till
100%
i turordning.
Ready-to-Fly-läge
Varje batteri laddas till
90%
i turordning och hålls vid
90%
efter laddning.
Detta läge möjliggör snabbare användning av batterierna.
Laddning med DJI Matrice 4D-seriens 240W laddningshub
Läge
Laddningstid från 15%
Standardläge
Ca 40 minuter till 100%
Ready-to-Fly-läge
Ca 30 minuter till 90%
Laddning med DJI Dock 3
Läge
Laddningstid från 15%
Standardläge
Ca 37 minuter till 100%
Ready-to-Fly-läge
Ca 27 minuter till 95%
Nej.
Ja
, laddningshubben kan anslutas till
SDC-porten
på kraftstationen.
DJI Power-seriens kraftstation måste ha den senaste firmwareuppdateringen.
Nej.
Drifttemperaturområde:
-20° till 45° C
.
Observera:
Batteritiden
förkortas
vid användning i låga temperaturer.
Planera flygtiden därefter.
De används för att montera fallskärm eller andra nyttolaster.
DJI RC Plus 2 Enterprise


DJI RC Plus 2 Enterprise – Vanliga frågor och svar
Ja, men fjärrkontrollen måste uppdateras till senaste firmware-versionen.
Ja, men för att säkerställa snabb laddning rekommenderas att använda:
DJI 100W USB-C Power Adapter
Andra USB-C-laddare på 100W eller högre
som stödjer
PD-protokollet
.
Ja.
Nej.
Mjukvara & applikationer


Mjukvara & applikationer - Vanliga frågor och svar
DJI Pilot 2
Andra program som utvecklats med MSDK (Mobile SDK)
Ja.
Ja, DJI Matrice 4TD stöder smart snedbildstagning i snedbildsinsamlingens funktion för områdesrutter.
Funktion
DJI Matrice 4D-serien
Zenmuse P1
Antal riktningar för smart snedbildstagning
5 riktningar
5 riktningar
Snedbildsformation
”X”-formad snedbildstagning
”+”-formad snedbildstagning
Skillnad:
DJI Matrice 4D-serien
har en
"X"-formad
snedbildstagning.
Zenmuse P1
har en
"+"-formad
snedbildstagning.
DJI Matrice 4D
stöder precisionskartläggning efter att
RTK-funktionen har aktiverats
.
DJI Matrice 4TD med RTK-modul
kan
inte garantera slutlig precision
.
DJI Matrice 4D-serien stöder:
Payload SDK (PSDK)
Mobile SDK (MSDK)
Cloud API
För teknisk support, kontakta: dev@dji.com
Besök
för relevant information.
För teknisk support, kontakta:
DJI Dock 3
D-RTK 3 Relay Station Fixed Deployment Version
Ja
, men endast vid användning av
den infraröda termiska kameran
.
Nej
, den är ännu
inte kompatibel
med flygrutter för
vidvinkel- eller zoomkameror
.
