Hur länge kan du egentligen arbeta i fält utan tillgång till elnät? Med rätt batterirotation och kraftstation kan skillnaden vara stor. I ett exempel med DJI Matrice 4-serien, fyra batterier och DJI Power 2000 landar den beräknade effektiva flygtiden på över 12 timmar vid normal drift.
I den här guiden går vi igenom hur du själv kan räkna på batterier, laddning och energibehov inför längre drönaruppdrag i fält. Målet är att ge dig ett praktiskt underlag för att planera uppdrag med färre avbrott, bättre batterirotation och mer förutsägbar drift.
Kalkylmall för batteriplanering finns längst ned i guiden.
Innehåll i guiden:
Planera energibehovet före uppdraget
Så kommer du fram till effektiv flygtid per batteri
Välj rätt kraftstation för laddning i fält
Förstå skillnaden mellan Effekt (W) och Energi (Wh)
Kort om DJI Power & EcoFlow
Kontrollera detta vid val av kraftstation
Hur många drönarbatterier behövs?
Planeringsvärde vid normal drift
Exempel: Power 1000 & 4 st batterier
Hur förändras flygtiden med DJI Power 2000?
Planeringsvärde vid låga temperaturer eller höga vindar
Så räknar du själv
Ladda ner kalkylmallen
Planera energibehovet före uppdraget
En realistisk energibudget är avgörande vid längre uppdrag i fält. Börja med att uppskatta hur många flygningar som ska genomföras, hur lång effektiv flygtid du får per batteri och hur många batterier som behöver vara i rotation.
Det ger en grund för att bedöma både hur många batterier som behöver tas med och vilken kapacitet som krävs från en eventuell kraftstation.
Så kommer du fram till effektiv flygtid per batteri
Den effektiva flygtiden är den tid du realistiskt kan använda för uppdraget, inte den maximala flygtid som anges i produktens specifikationer. Den specificerade flygtiden är normalt uppmätt under optimala förhållanden, till exempel utan vind, med jämn flygning och med batteriet utnyttjat ned till mycket låg nivå.
Vid planering i fält bör du därför räkna med ett lägre värde. En del av batteriet behöver reserveras för start, landning, retur, omtag och säkerhetsmarginal. Dessutom påverkas flygtiden av vind, temperatur, flygmönster, höjdskillnader, nyttolast och hur mycket drönaren behöver hovra eller manövrera.
Ett praktiskt sätt är att använda ett reducerat planeringsvärde:
Effektiv flygtid ≈ specificerad flygtid × 0,7 vid normal drift

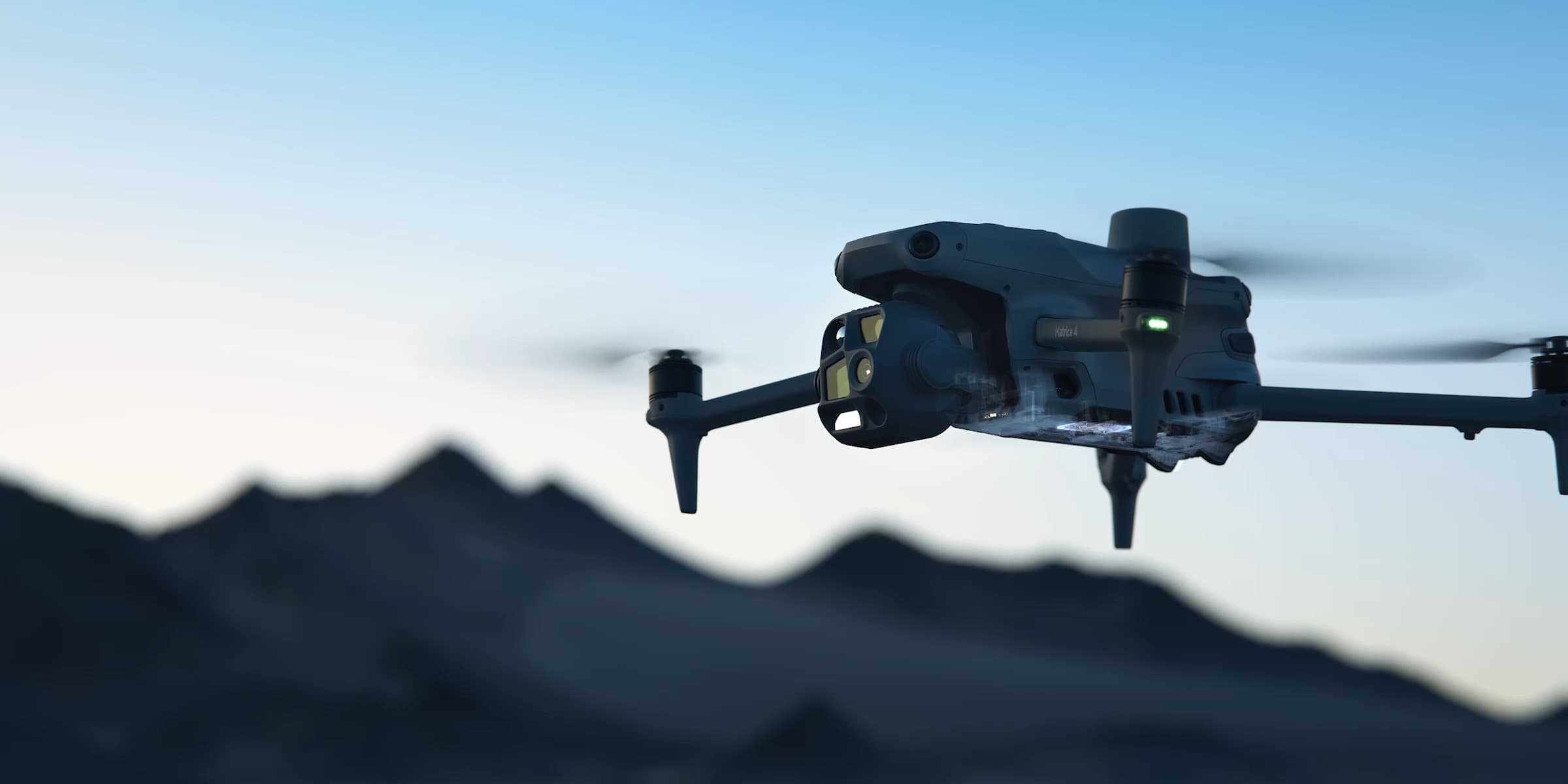

I guiden använder vi DJI Matrice 4-serien som ett exempel, denna har en specificerad flygtid på upp till 49 minuter. Vi avrundar till cirka 35 minuter effektiv flygtid per batteri vid normal drift.
Vid mer krävande förhållanden, till exempel kyla, vind eller uppdrag med mycket hovring och manövrering, kan det vara bättre att räkna mer konservativt:
49 minuter × 0,5 ≈ 25 minuter
Därför används även 25 minuter per batteri som ett försiktigare planeringsvärde i exemplet.
För återkommande uppdrag är det bästa att följa upp egna flygloggar över tid. Då ser du hur lång flygtid du faktiskt får i den miljö, det väder och det arbetsflöde som är vanligt för dina uppdrag.
Välj rätt kraftstation för laddning i fält
En portabel kraftstation är särskilt relevant vid uppdrag där du arbetar från bil, etablerar en tillfällig basplats eller behöver genomföra flera flygpass utan tillgång till fast el. Den gör att du kan driva laddhubbar, laddare och annan utrustning direkt i fält.
Dessa finns i flera kapacitetsklasser, från kompakta modeller för lättare system till större enheter anpassade för mer energikrävande drönare. För DJI-användare är Power-serien ett vanligt val, särskilt tack vare stöd för SDC-snabbladdning. Ett annat etablerat alternativ är EcoFlow, med sin Delta-serie.
När du planerar laddning i fält behöver du skilja på energimängd och laddflöde. Kraftstationens Wh avgör hur många batterier du kan ladda under dagen, medan uteffekten i W avgör om laddningen kan ske tillräckligt snabbt för att hålla batterirotationen igång.
Effekt (W)
Anger hur mycket effekt kraftstationen kan leverera samtidigt. Detta avgör om den klarar att driva laddaren i full hastighet utan att begränsa laddningen eller stänga av sig vid hög belastning. Hög uteffekt är särskilt viktigt om du använder snabbladdning eller laddar flera enheter parallellt.
Standardladdare via 230V kan ofta innebära längre laddtider, medan dedikerade snabbladdare kan minska stilleståndet mellan flygningarna.
Energi (Wh)
Anger hur mycket energi som är lagrad i kraftstationen. Det är detta värde som avgör hur många drönarbatterier du kan ladda under dagen. Wh är därför det centrala värdet när du beräknar hur många batteriladdningar kraftstationen kan ge.

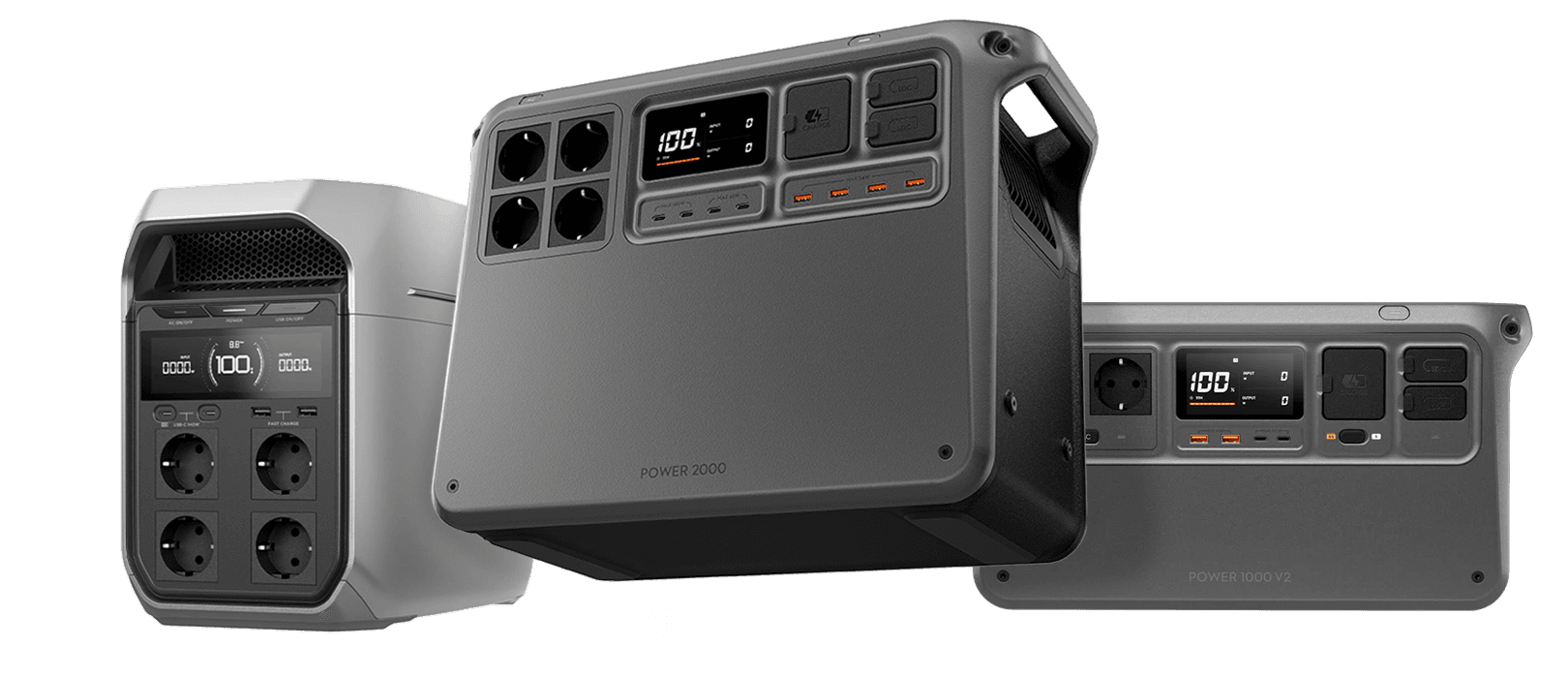

Kraftstationers energikapacitet anges i wattimmar, exempelvis 1024 Wh eller 2048 Wh. Nedan visas en jämförelse av några vanliga modeller och deras kapacitet samt uteffekt.
Produkt: | Kapacitet: | Kontinuerlig uteffekt: |
|---|---|---|
DJI Power 1000 V2 | 1024 Wh | 2600 W |
EcoFlow DELTA 3 / DELTA 3 Plus | 1024 Wh | 2400 W |
DJI Power 2000 | 2048 Wh | 3000 W |
EcoFlow DELTA 3 Max | 2048 Wh | 3000 W |
Kort om DJI Power & EcoFlow
DJI Power 1000 V2 och DJI Power 2000 är utvecklade med tydligt fokus på DJI:s eget ekosystem. En viktig fördel är stödet för SDC, som gör det möjligt att ladda kompatibla DJI-batterier mer direkt och effektivt.
Viktigt att notera: DJI Power 1000 V2 har en SDC-port och en SDC Lite-port, medan DJI Power 2000 har två SDC-portar.
Inom EcoFlows sortiment ligger DELTA 3/3 Plus närmast Power 1000 V2 i kapacitetsklass, medan DELTA 3 Max är den tydligaste motsvarigheten till Power 2000. EcoFlow-modellerna är mer generella kraftstationer och saknar SDC-system men kan användas för att driva vanliga laddare och annan utrustning via 230 V-uttag.
I praktiken handlar valet inte bara om kapacitet och uteffekt. För användare som arbetar återkommande med DJI-drönare och vill ha en lösning som är anpassad för DJI:s batteriekosystem är DJI Power-serien ett naturligt val. För den som i första hand söker en portabel kraftstation för bredare användning, där drönarladdning är en del av ett större energibehov, kan EcoFlows utbud erbjuda relevanta alternativ.
Kontrollera detta vid val av kraftstation:
Maximal kontinuerlig uteffekt (W)
Batterikapacitet (Wh)
Antal uttag och kompatibilitet med laddsystem
Möjlighet till samtidig laddning av flera batterier
Laddtid för kraftstationen
Vikt och transportbarhet
Hur många drönarbatterier behövs?
Vi räknar med två olika planeringsvärden. Ett för normal drift och ett mer konservativt för krävande förhållanden. Kom ihåg att den angivna flygtiden i produktspecifikationer normalt är uppmätt under vindfria förhållanden och från 100 till 0 procent batterinivå. För att planera energiförsörjning i fält bör du utgå från en realistisk effektiv flygtid per batteri.
Planeringsvärde vid normal drift
DJI Matrice 4-serien har upp till 49 minuter i specificerad flygtid under optimala förhållanden, men i praktisk drift är det rimligt att räkna med ett lägre värde. I detta exempel använder vi 35 minuter effektiv flygtid per batteri.
Vi behöver även ta höjd för att en kraftstation inte kan omvandla 100 procent av sin lagrade energi till fulladdade drönarbatterier. Förluster uppstår i laddare och omvandling, och i praktiken nyttjas sällan all lagrad energi. Ett rimligt antagande är därför 75 till 90 procent användbar energi.
Grunddata i exemplet:

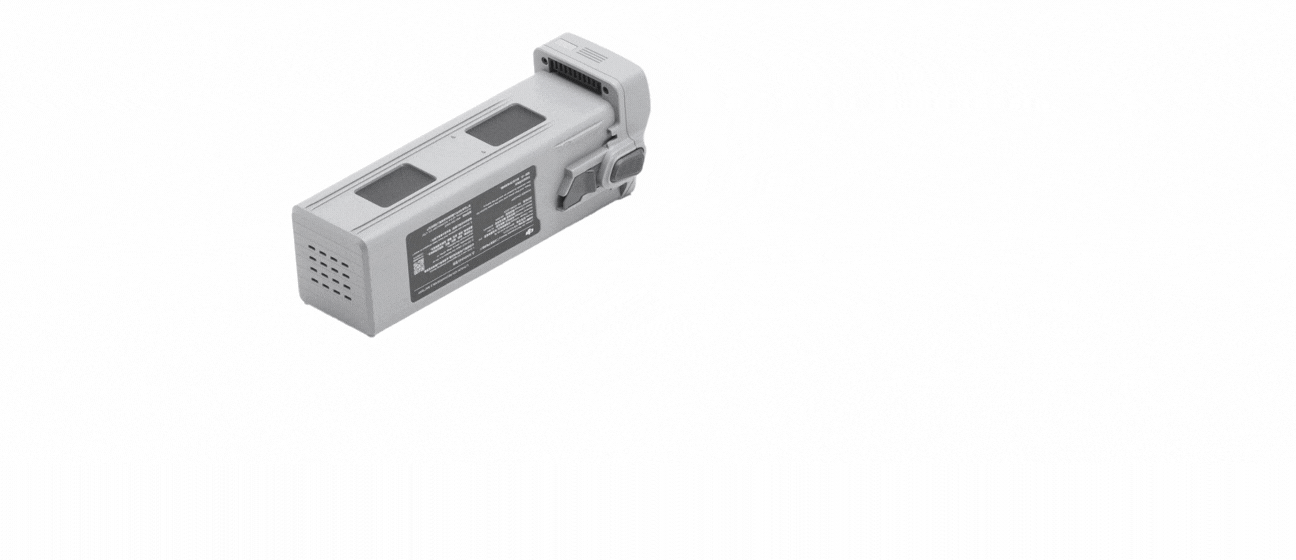

Matrice 4-batteri: 99,5 Wh
DJI Power 1000 V2: 1024 Wh
DJI Power 2000: 2048 Wh
Effektiv flygtid per batteri: 35 minuter
Antagen verkningsgrad: 75 till 90 procent
Exempel: Power 1000 & 4 st batterier
I detta exempel använder vi DJI Power 1000 V2 och fyra drönarbatterier.
Flygtid på medtagna batterier: | 4 × 35 minuter = 140 minuter, cirka 2 h 20 min |
Fulla laddningar från Power 1000 V2: | 1024 Wh × 0,75-0,90 ÷ 99,5 Wh ≈ 7,7 till 9,3 laddningar |
Antal battericykler (inklusive batterierna): | 4 + 7,7 till 9,3 = 11,7 till 13,3 cykler |
Total effektiv flygtid: | 11,7 till 13,3 × 35 minuter ≈ 6 h 50 min till 7 h 44 min |
Med ett rimligt mittvärde vid cirka 85 procent verkningsgrad landar vi på cirka 7 h 26 min effektiv flygtid.
Hur förändras flygtiden med DJI Power 2000?
Med samma metod kan vi räkna på DJI Power 2000. Med fyra batterier i rotation och ett mittvärde på cirka 85 procent verkningsgrad motsvarar det ungefär 12 h 32 min effektiv flygtid.
Kom ihåg att: Total möjlig flygtid baserat på Wh är en energiberäkning. För att kunna arbeta utan avbrott måste laddflödet vara tillräckligt för att hålla batterirotationen igång.
- Ca 7h effektiv flygtid
- SDC-snabbladdning
- 1024 Wh kraftstation
- Totalt 4 st batterier
- Ca 12h effektiv flygtid
- SDC-snabbladdning
- 2048 Wh kraftstation
- Totalt 4 st batterier
Planeringsvärde vid låga temperaturer eller höga vindar
Vid kyla eller blåsiga förhållanden sjunker ofta den effektiva flygtiden. Batterier tappar prestanda i låg temperatur och drönaren behöver mer effekt för att hålla position och motverka vind. Om vi i stället räknar med 25 minuter effektiv flygtid per batteri blir planeringskalkylen mer konservativ.
Med samma antaganden om 75 till 90 procent användbar energi och 4 batterier i rotation blir utfallet:
DJI Power 1000 V2 (1024 Wh)
Totalt antal battericykler: cirka 11,7 till 13,3
Total effektiv flygtid: cirka 4 h 53 min till 5 h 32 min
DJI Power 2000 (2048 Wh)
Totalt antal battericykler: cirka 19,4 till 22,5
Total effektiv flygtid: cirka 8 h 06 min till 9 h 23 min
Genom att planera med ett lägre flygtidsvärde får du en kalkyl som bättre speglar dagar med mer krävande förhållanden.
Så räknar du själv
För att beräkna total möjlig flygtid kan du använda följande modell:
Total flygtid ≈ (Antal batterier + (Kraftstationens Wh × verkningsgrad ÷ Batteriets Wh)) × Effektiv flygtid per batteri
Förklaringar:
Antal batterier = hur många du har med dig
Kraftstationens Wh = kapaciteten på kraftstationen
Verkningsgrad = normalt 0,75-0,90
Batteriets Wh = energiinnehållet i ett drönarbatteri
Effektiv flygtid per batteri = ditt planeringsvärde i minuter
Genom att räkna på effektiv flygtid, batterikapacitet och kraftstationens energiinnehåll får du en mer realistisk bild av hur länge arbetet kan pågå i fält. Det gör det enklare att dimensionera både energimängd och laddflöde så att batterirotationen fungerar i praktiken.
Med rätt planering kan du undvika onödiga avbrott och skapa ett stabilt och förutsägbart arbetsflöde.

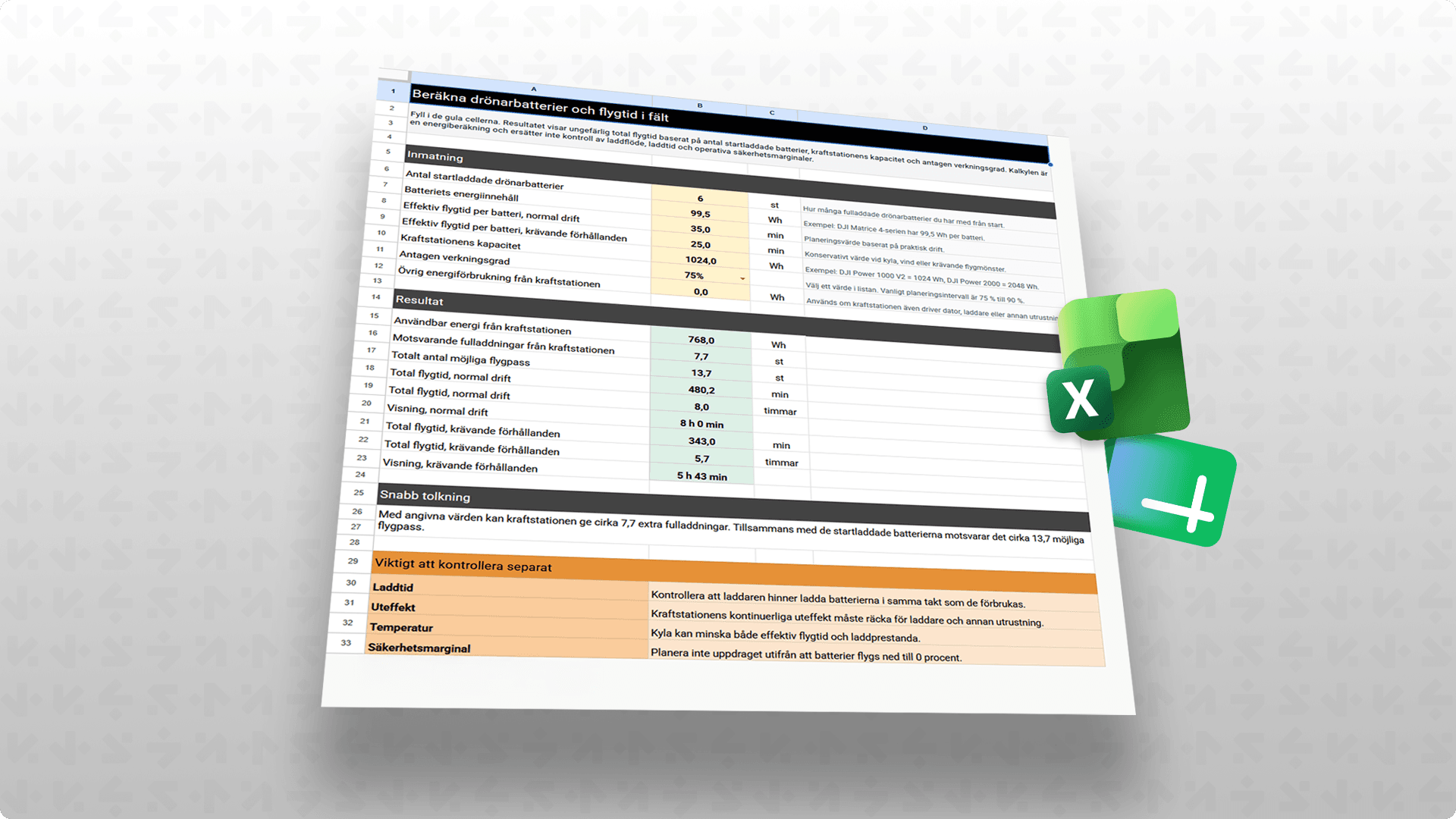

Ladda ner kalkylmall för batteriplanering
För att göra planeringen enklare har vi tagit fram en kalkylmall där du själv kan räkna på batterier, kraftstation, verkningsgrad och effektiv flygtid per batteri.
Mallen kan användas för att uppskatta hur många flygpass du kan genomföra med ett visst antal batterier och en portabel kraftstation. Du kan även justera värdena efter dina egna uppdrag, till exempel om du flyger i kallt väder, använder annan drönarmodell eller vill räkna med en mer konservativ säkerhetsmarginal.
Kom ihåg att kalkylen ska ses som ett planeringsstöd. Faktisk flygtid och laddkapacitet påverkas av väder, temperatur, flygmönster, batteristatus, laddare och övrig utrustning. För återkommande uppdrag är det därför alltid bra att jämföra kalkylen med egna flygloggar och erfarenheter från fält.
