Tillbehör till Matrice 4D: strålkastare, högtalare, hindermodul och fallskärm

Viktgräns och godkända tillbehör

För att uppfylla C2 och C6 får Matrice 4D och 4TD väga högst 2 090 gram vid start, med allt som sitter på drönaren. Drönaren väger 1 850 gram med batteri, propellrar och microSD-kort, så tillbehören får tillsammans väga högst cirka 240 gram. Det här är DJI:s godkända tillbehör:

Räknat på DJI:s vikter ryms strålkastaren, högtalaren, 4G-donglen och FTS-modulen tillsammans. Hindermodulen tillsammans med 4G-donglen och FTS-modulen väger däremot cirka 260 gram, alltså mer än det som finns kvar. Tyngdpunkten ska ligga kvar inom drönarens överdel, och synsystemet, de infraröda sensorerna och hjälpljusen får inte skymmas. Använd inga andra reservdelar än DJI:s och bygg inte om drönaren.

Väg drönaren med de tillbehör du flyger med. Väger den mer än 2 090 gram, eller sitter det tillbehör på den som inte finns i DJI:s lista, uppfyller den inte DJI:s villkor. Då gäller C2 och C6 inte längre, och enligt EASA får drönaren bara flygas i den specifika kategorin?. STS-02 går då inte att använda. Regler och klasser: Regler för Matrice 4D och 4TD.

Högtalaren AS1 och strålkastaren AL1

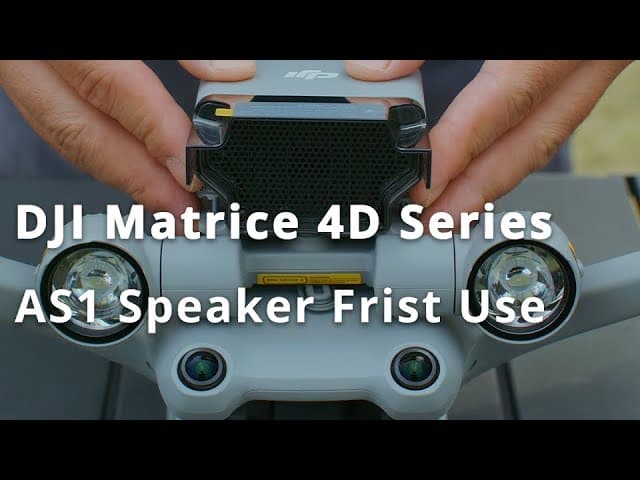

AS1 Speaker och AL1 SpotLight passar både Matrice 4D- och Matrice 4-serien. På Matrice 4D monteras de utan bottenfäste. Ska du använda båda: montera strålkastaren på drönaren och högtalaren ovanpå strålkastaren.

• Med högtalaren eller strålkastaren monterad är den uppåtriktade hinderavkänningen avstängd. När strålkastaren är tänd stängs hinderavkänningen av helt.

• Flygtiden sjunker från 54 till cirka 42 minuter med strålkastaren tänd och till cirka 39 minuter med båda påslagna. Hela tabellen: Batterier till Matrice 4D och 4TD.

• Kalibrera kompassen första gången du monterar högtalaren, och igen om du byter högtalare eller sätter på strålkastaren. Med fjärrkontroll: tryck på varningen i kameravyn i DJI Pilot 2 och sedan Calibrate Compass. Med docka: i DJI Enterprise under Onsite Debugging › Debug Tool › Compass Calibration. Rör inte högtalaren under kalibreringen.

• Talsyntesen i högtalaren finns inte på svenska. Enligt DJI:s frågor och svar för Dock 3 finns den på engelska och mandarin. Svenska meddelanden spelar du in i förväg eller talar direkt.

• Med docka använder du tillbehören i Virtual Cockpit i FlightHub 2, med fjärrkontroll via tillbehörets ikon i kameravyn.

Lägena och inställningarna i DJI Pilot 2 beskrivs i guiden för Matrice 4, som har samma tillbehör: Högtalare, strålkastare och 4G till DJI Matrice 4E och 4T. Ska du flyga i mörker: Flyga drönare i mörker: regler, utrustning och planering.

Använd inte högtalaren nära människor eller i tätbebyggt område, och spela inte larmsignaler eller andra enfrekventa ljud. Rikta aldrig strålkastaren mot någons ögon, och ta inte i den direkt efter användning: den blir varm.

Hindermodulen

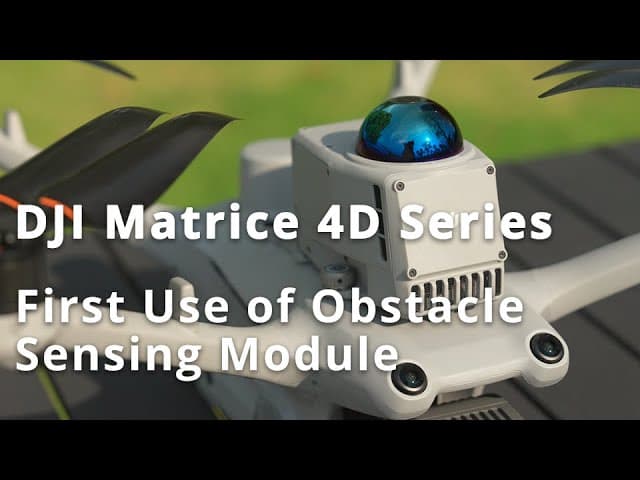

Obstacle Sensing Module kombinerar en roterande LiDAR? och en millimetervågsradar och känner av hinder upp till 100 meter bort. DJI rekommenderar modulen när du flyger nära elnät och andra komplicerade hinder. Den monteras ovanpå drönaren och visas som LR-01 på startsidan i DJI Pilot 2.

• Håll farten under 15 m/s med modulen. I rutter begränsas farten till 15 m/s och stig- och sjunkfarten till 4,5 m/s.

• På natten kan drönaren bara bromsa för hinder, inte flyga runt dem. I läge S (Sport) och ATTI är hinderavkänningen avstängd.

• Regn, snö, dimma och damm försämrar avkänningen. Snabba föremål, som vindkraftverk och fåglar, och tunna mörka linor under 12 millimeter kan drönaren inte undvika.

• Ta av skyddskåpan före flygning och sätt på den när modulen inte används. Rör inte LiDAR-kupolen med händerna, och torka den med en torr trasa, aldrig med alkohol.

• Med docka: fäst positioneringsdekalerna som följer med på dockans lock enligt manualen, så att modulen kan kalibreras. Ta av modulen och rengör porten och drönaren var sjätte månad, och kalibrera modulen när appen ber om det.

Räknat på DJI:s vikter väger drönaren cirka 2 110 gram med hindermodul, 4G-dongel och FTS-modul. Väg drönaren. Väger den mer än 2 090 gram uppfyller den inte DJI:s villkor. Då gäller C2 och C6 inte längre, och enligt EASA får drönaren bara flygas i den specifika kategorin. STS-02? går då inte att använda. Utan dongel och FTS-modul ryms hindermodulen, med cirka 2 085 gram, men utan FTS-modulen uppfyller drönaren inte C6.

FTS-modulen och 4G

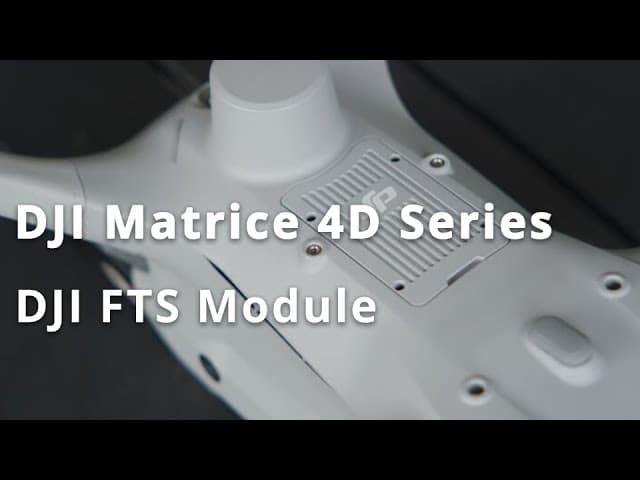

FTS-modulen avslutar flygningen: propellrarna stannar, och enligt DJI löser en fallskärm som är kopplad till FTS ut. Enligt DJI ska Matrice 4D ha FTS-modulen för att uppfylla C6?, och modulen ingår bara i vissa regioner. Den används tillsammans med DJI Cellular Dongle 2 och ett nano-SIM utan PIN-kod, så 4G-täckningen ska vara god där du flyger. Har modulen saknat signal i mer än 120 sekunder visas en varning.

FTS utlöses automatiskt om drönaren lämnar operationsvolymen när GeoCaging är påslaget. Manuellt utlöser du den så här:

• I FlightHub 2: öppna drönarens Device Maintenance under Devices, klicka på FTS-ikonen under Aircraft Control, verifiera enheten och dra reglaget Terminate. Du kan också dela en QR-kod och verifiera med en mobiltelefon.

• Med fjärrkontroll: i DJI Pilot 2 står FTS-uppgifterna under About i kameravyns inställningar. Öppna DJI:s FTS-sida i en telefon eller dator, ange serienumret och verifieringskoden från FTS-uppgifterna och utlös FTS.

Har FTS utlösts under en flygning ska drönaren inspekteras, rengöras och få delar utbytta enligt DJI:s underhållsmanual innan den flyger igen. Kontakta vår kundservice.

DJI Cellular Dongle 2 ingår inte med Matrice 4D. Med donglen kan drönaren också använda 4G för videolänken (Enhanced Transmission). Monteringen skiljer sig när FTS-modulen används, så följ stegen ovan. Så slår du på Enhanced Transmission: Högtalare, strålkastare och 4G till DJI Matrice 4E och 4T.

Fallskärm

DJI har ingen egen fallskärm för Matrice 4D: AP1 hör till Matrice 5TD och AP100 till Matrice 400. Skruvhålen på batteriets baksida är till för fallskärm och annan last, och enligt DJI löser en fallskärm som är kopplad till FTS ut när FTS utlöses. Fallskärm finns däremot inte i DJI:s lista över godkända tillbehör för C2 och C6.

Vi säljer AVSS-fallskärmen för Matrice 4D och 4TD, som väger 180 gram. Med tillbehör utanför DJI:s lista uppfyller drönaren inte DJI:s villkor. Då gäller C2 och C6 inte längre, och enligt EASA? får drönaren bara flygas i den specifika kategorin. STS-02 går då inte att använda. Vilket tillstånd ett uppdrag med fallskärm kräver besvarar Transportstyrelsen. Frågor om fallskärmen som produkt: kontakta vår kundservice.

Montera och uppdatera

Drönaren får plats i transportväskan med högtalaren och strålkastaren monterade. Tar du av ett tillbehör: sätt tillbaka locket över E-Port.

Filmer från DJI

Filmerna är på engelska. Filmen om strålkastaren finns på DJI:s videosida för Dock 3.

Vanliga frågor

Om det inte fungerar

• Tillbehöret syns inte i appen: stäng av drönaren, kontrollera att skruvarna är åtdragna, starta igen och uppdatera drönaren.

• Hindermodulen visas inte som LR-01: kontrollera monteringen och att modulen är aktiverad, och se efter varningar innan du lyfter.

• FlightHub 2 eller DJI Pilot 2 varnar för FTS-signalen: kontrollera att nano-SIM-kortet har data, att PIN-koden är avstängd och att det finns 4G-täckning.

Fel som kvarstår: Underhåll och felsökning för DJI Dock 3 och Matrice 4D. Kontakta sedan vår kundservice med modell, serienummer och en skärmbild av varningen. Tillbehören finns bland tillbehören till Matrice 4D.
