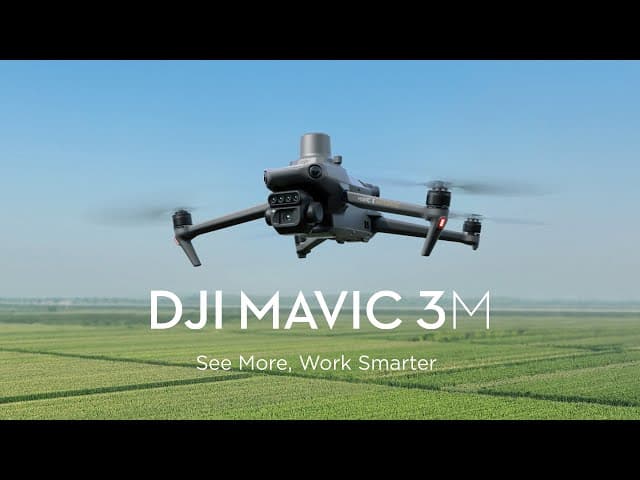

DJI Mavic 3M (EU), bild 1 av 5
1 / 5

DJI Mavic 3M (EU)

52 890 kr inkl. moms
42 312 kr exkl. moms

Delbetala 2 485 kr/mån i 24 mån, effektiv ränta 13,31 %

Kreditbelopp 52 890 kr, 24 mån, rörlig kreditränta 9,95 %, uppläggningsavgift 395 kr (på första avin), aviavgift 45 kr/mån. Totalt att betala 60 035 kr i 24 betalningar, kreditkostnad 7 145 kr, kontantpris 52 890 kr. Kreditgivare Svea Bank AB.

Delbetalning väljs i kassan, och Svea gör en kreditprövning. Följs inte betalplanen gäller Sveas allmänna villkor.

Att låna kostar pengar! Om du inte kan betala tillbaka skulden i tid riskerar du en betalningsanmärkning. Det kan leda till svårigheter att få hyra bostad, teckna abonnemang och få nya lån. För stöd, vänd dig till budget- och skuldrådgivningen i din kommun. Kontaktuppgifter finns på konsumentverket.se.

Leasa för 1 269 kr/mån exkl. moms i 36 mån

Restvärde 10 % (4 231 kr), försäkring tillkommer.

Avgiften betalas månadsvis i förskott och restvärdet vid avtalets slut. Kreditprövning hos Gro Finans, endast för företag. Slutlig avgift står i offerten.

Ingen kontantinsats. Avtalet signeras med BankID efter kreditprövningen.

  • Multispektralkamera
  • 4 × 5 MP i G/R/RE/NIR-band
  • 20MP RGB-kamera
  • Omnidirektionell kollisionsvarning

Frågor om köpet? Ring 031‑712 80 30

Rekommenderade tillbehör

LantmäterietSwepos NTRIP abonnemang
15 000 kr inkl. moms
Digital leverans
Pix4DPIX4Dfields
25 563 kr inkl. moms
Digital leverans. 1-3 vardagar
DJIMavic 3 Enterprise Series Low-Noise Propellers (C2)
209 kr inkl. moms
+30 st i lager
4,8 av 5 på Trustpilot (öppnas i ny flik)
52 890 kr inkl. moms
42 312 kr exkl. moms

Inga recensioner än

Lämna en recension

Ange betyg
  • DJI Mavic 3 Multispectral Edition - Effektiv arealövervakning och smartare arbete

    Mavic 3 Multispectral är utformad för att möta kraven på effektiv arealövervakning och erbjuder både en RGB-kamera och en multispektral för att analysera grödor med hög precision. Denna kompakta och bärbara drönare är utrustad med avancerade funktioner för att underlätta jordbruksproduktionshantering och ge användarna exakt data för att fatta välgrundade beslut.

    Denna drönare är C2-klassad

    Vad är C2-klassning? Drönare upp till 4 kg. Minst 30 m avstånd till icke medverkande personer (5 m med lågfartsläge). Kräver drönarkort inom öppen kategori A2 samt god kunskap om flygsäkerhetsregler. Läs mer om lagar och regler här.

    På Swedron Academy erbjuder vi drönarkurser som låter dig komma igång snabbt:

    Besök Swedron Academy ›

    Fördelar med Mavic 3M

    • Kompakt och portabel design

    • Multispektral för detaljerad analys av grödor

    • Omnidirektionell hinderundvikning för säker och stabil flygning

    • Centimeter-nivå RTK positionering för exakt geolokalisering

    • Effektiv arealövervakning med upp till 200 hektar per flygning

    • Lång batteritid och snabbladdning

    Multispektral och RGB-kamera - Se mer, arbeta smartare

    Mavic 3M har en 4 × 5MP multispektral kamera (G/R/RE/NIR) samt en 20MP RGB-kamera med 4/3 CMOS och mekanisk slutare. Kombinationen av dessa kameror gör det möjligt att skanna och analysera grödor med hög detaljnivå.

    Säker och stabil flygning

    Mavic 3M är utrustad med omnidirektionell hinderundvikning [1] och stöder en överföringsdistans på upp till 15 km [2]. Den exakta positioneringen uppnås med centimeter-nivå RTK-positionering och mikrosekund-nivå tidssynkronisering.

    Effektiv arealövervakning

    Mavic 3M kan övervaka upp till 200 hektar per flygning [3] med hög noggrannhet som fångar varje pixel med hjälp av RTK-modulen.

    Lång batteritid och snabbladdning

    Mavic 3M erbjuder en flygtid på 43 minuter [4] och kan laddas snabbt med en 100W batteriladdningshub eller 88W snabbladdning.

    Användningsområden

    Mavic 3M kan användas för en rad olika ändamål, såsom trädgårdsövervakning, vägledning av variabla taktillämpningar, intelligent fältspaning och miljöövervakning och naturresursundersökningar.

    Öppet ekosystem

    Mavic 3M stöder direktanslutning till tredjeparts molnplattformar via DJI Cloud API och är kompatibel med Mobile SDK 5 (MSDK5) för att möjliggöra utveckling av egenutvecklade kontrollappar för UAV-fältpatrullering, smart övervakning och andra scenarier.

    Med Mavic 3 Multispectral Edition får användarna en effektiv, pålitlig och användarvänlig lösning för att optimera sina jordbruks-, miljö- och naturresursprojekt.

    Vad följer med i lådan

    Produkt

    Antal

    Mavic 3M Aircraft

    1

    Mavic 3 Intelligent Flight Battery

    1

    MicroSD-card 64GB

    1

    DJI Mavic 3 Enterprise Series RTK Module

    1

    Gimbal Protector

    1

    Mavic 3 Enterprise Series Propellers (Pair)

    3

    RC Pro Enterprise

    1

    Screwdriver

    1

    USB-C Power Adapter (100W)

    1

    100W Power Adaptor AC Cable

    1

    USB-C Cable

    1

    USB-C to USB-C Cable

    1

    Protector Case

    1

    Recensioner av DJI Mavic 3 Multispectral

    Ingen har recenserat DJI Mavic 3 Multispectral än. Har du köpt den hos oss? Berätta vad du tycker, det hjälper nästa köpare.

    Lämna en recension

    Ange betyg

    Swedron som butik

    4,8 av 5 på Trustpilot (öppnas i ny flik)

    Omdömen om oss som butik på Trustpilot, inte om produkten.

  • DJI Mavic 3 Multispectral

    Drönare

    • Vikt951 g (med propellrar och RTK-modul)
    • Max startvikt1050 g
    • DimensionerIhopfälld (utan propellrar): 223×96,3×122,2 mm (L×B×H)
      Utfälld (utan propellrar): 347,5×283×139,6 mm (L×B×H)
    • Diagonal hjulbas380,1 mm
    • Max uppstigningshastighetNormalläge: 6 m/s
      Sportläge: 8 m/s
    • Max nedstigningshastighetNormalläge: 6 m/s
      Sportläge: 6 m/s
    • Max horisontell hastighetNormalläge: 15 m/s
      Sportläge: 19 m/s (inom EU)
    • Max starthöjd6000 m (utan last)
    • Max flygtid43 minuter
    • Max hovringstid37 minuter
    • Max flygavstånd32 km
    • Max vindhastighetsmotstånd12 m/s
    • Max lutningsvinkelNormalläge: 30°
      Sportläge: 35°
    • Max vinkelhastighet200°/s
    • Driftstemperatur-10 till 40 °C
    • NavigationssatellitsystemGPS + Galileo + BeiDou + GLONASS (GLONASS stöds bara när RTK-modulen är aktiverad)
    • HovringsnoggrannhetVertikalt: ±0,1 m (med visionspositionering), ±0,5 m (med GNSS-positionering), ±0,1 m (med RTK)
      Horisontellt: ±0,3 m (med visionspositionering), ±0,5 m (med högprecisionspositionering), ±0,1 m (med RTK)
    • Motormodell2008
    • Propellermodell9453F Enterprise
    • LjussensorInbyggd modul

    Multispektralkamera

    • Bildsensor1/2,8-tums CMOS, 5 MP effektiva pixlar
    • LinsFOV: 73,91° (61,2° × 48,10°)
      Ekvivalent brännvidd: 25 mm
      Bländare: f/2,0
      Fokus: fast fokus
    • SpektralbandGrön (G): 560 ± 16 nm
      Röd (R): 650 ± 16 nm
      Rödkant (RE): 730 ± 16 nm
      Nära infrarött (NIR): 860 ± 26 nm
    • Förstärkningsområde1×-32×
    • SlutartidElektronisk slutare: 1/30-1/12800 s
    • Max bildstorlek2592×1944
    • FotoformatTIFF
    • VideoupplösningH.264
      FHD: 1920×1080@30fps
      Videoinnehåll: NDVI/GNDVI/NDRE
    • VideoformatMP4 (MPEG-4 AVC/H.264)
    • FotolägenEnkelbild: 5 MP
      Intervall: 5 MP
      TIFF: 2/3/5/7/10/15/20/30/60 s
    • Max videobitrate60 Mbps (ström)

    Sensorer

    • SensortypOmnidirektionellt binokulärt visionssystem, kompletterat med en infraröd sensor på drönarens undersida
    • Främre sensorerMätområde: 0,5-20 m
      Detektionsområde: 0,5-200 m
      Effektiv avkänningshastighet: flyghastighet ≤15 m/s
      FOV: horisontellt 90°, vertikalt 103°
    • Bakre sensorerMätområde: 0,5-16 m
      Effektiv avkänningshastighet: flyghastighet ≤12 m/s
      FOV: horisontellt 90°, vertikalt 103°
    • SidosensorerMätområde: 0,5-25 m
      Effektiv avkänningshastighet: flyghastighet ≤15 m/s
      FOV: horisontellt 90°, vertikalt 85°
    • Uppåtgående sensorerMätområde: 0,2-10 m
      Effektiv avkänningshastighet: flyghastighet ≤6 m/s
      FOV: fram och bak 100°, vänster och höger 90°
    • Nedåtgående sensorerMätområde: 0,3-18 m
      Effektiv avkänningshastighet: flyghastighet ≤6 m/s
      FOV: fram och bak 130°, vänster och höger 160°
    • OperationsmiljöFramåt, bakåt, åt sidorna och uppåt: ytor med tydligt mönster och tillräcklig belysning (>15 lux, motsvarande vanlig inomhusbelysning med lysrör)
      Nedåt: diffust reflekterande yta med reflektivitet >20 % (t.ex. väggar, träd, människor) och tillräcklig belysning (>15 lux)

    Batteri

    • Kapacitet5000 mAh
    • Vikt335,5 g
    • Nominell spänning15,4 V
    • Laddningsspänningsgräns17,6 V
    • BatteritypLiPo 4S
    • Kemiskt systemLiCoO2 (litiumkobolt)
    • Energi77 Wh
    • Laddningstemperatur5 till 40 °C

    Laddare

    • Inmatning100-240 V AC, 50-60 Hz, 2,5 A
    • UtmatningMax 100 W totalt
      När båda portarna används är max 82 W per port; laddaren fördelar effekten mellan portarna efter belastning

    RTK-modul

    • Dimensioner50,2×40,2×66,2 mm (L×B×H)
    • Vikt24±2 g
    • GränssnittUSB-C
    • EffektCirka 1,2 W
    • RTK-positioneringsnoggrannhetRTK fixed: horisontellt 1 cm + 1 ppm, vertikalt 1,5 cm + 1 ppm

    Kamera

    • Bildsensor4/3 CMOS, 20 MP effektiva pixlar
    • LinsFOV: 84°
      Ekvivalent brännvidd: 24 mm
      Bländare: f/2,8-f/11
      Fokus: 1 m till ∞
    • ISO-omfång100-6400
    • SlutartidElektronisk slutare: 8-1/8000 s
      Mekanisk slutare: 8-1/2000 s
    • Max bildstorlek5280×3956
    • FotolägenEnkelbild: 20 MP
      Intervall: 20 MP
      JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 s
      JPEG+RAW: 3/5/7/10/15/20/30/60 s
      Panorama: 20 MP (råbild)
    • FotoformatJPEG/DNG (RAW)
    • VideoupplösningH.264
      4K: 3840×2160@30fps
      FHD: 1920×1080@30fps
    • VideoformatMP4 (MPEG-4 AVC/H.264)
    • Max videobitrate4K: 130 Mbps
      FHD: 70 Mbps
    • Stödda filsystemexFAT

    Gimbal

    • Stabilisering3-axlig mekanisk gimbal (tilt, roll, pan)
    • Mekanisk räckviddTilt: -135° till 45°
      Roll: -45° till 45°
      Pan: -27° till 27°
    • Kontrollerbar räckviddTilt: -90° till 35°
      Pan: ej styrbar
    • Max kontrollhastighet (tilt)100°/s
    • Vinkelvibrationsintervall±0,007°

    Videoöverföring

    • VideoöverföringssystemDJI O3 Enterprise Transmission
    • Live View-kvalitetHandkontroll: 1080p/30fps
    • Driftfrekvens2,400-2,4835 GHz
      5,725-5,850 GHz
    • EIRP2,4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)
      5,8 GHz: <33 dBm (FCC), <30 dBm (SRRC), <14 dBm (CE)
    • Max överföringsavstånd (utan störningar)FCC: 15 km, CE: 8 km, SRRC: 8 km, MIC: 8 km
    • Max överföringsavstånd (med störningar)Stark störning (stadsmiljö, bostadsområden etc.): 1,5-3 km (FCC/CE/SRRC/MIC)
      Medelstark störning (förorter, stadsparker etc.): 3-9 km (FCC), 3-6 km (CE/SRRC/MIC)
      Svag störning (avlägsna fält, öppen jordbruksmark etc.): 9-15 km (FCC), 6-8 km (CE/SRRC/MIC)
    • Max nedladdningshastighet15 MB/s (med DJI RC Pro Enterprise)
    • LatensCirka 200 ms (beroende på miljö och mobil enhet)
    • Antenner4 antenner, 2T4R
    • MobilnätsmodulStöd för DJI Cellular-modulen

    Batterihubb

    • InmatningUSB-C: 5-20 V, 5,0 A
    • UtmatningBatteriport: 12-17,6 V, 8,0 A
    • LaddningstypTre batterier laddas i tur och ordning
    • Laddningstemperatur5 till 40 °C
    • Märkeffekt100 W

    Lagring

    • MinneskortAnvänd ett kort med hastighetsklass V30 eller högre, eller ett kort från listan. Rekommenderade microSD-kort för drönaren:
      SanDisk Extreme 32GB V30 A1 microSDHC
      SanDisk Extreme PRO 32GB V30 A1 microSDHC
      SanDisk Extreme 512GB V30 A2 microSDXC
      Lexar 1066x 64GB V30 A2 microSDXC
      Kingston Canvas Go! Plus 64GB V30 A2 microSDXC
      Kingston Canvas React Plus 64GB V90 A1 microSDXC
      Kingston Canvas Go! Plus 128GB V30 A2 microSDXC
      Kingston Canvas React Plus 128GB V90 A1 microSDXC
      Kingston Canvas React Plus 256GB V90 A2 microSDXC
      Samsung PRO Plus 256GB V30 A2 microSDXC

    DJI RC Pro Enterprise

    Videoöverföring

    • VideoöverföringssystemDJI O3 Enterprise Transmission
    • Max överföringsavstånd (utan störningar)15 km (FCC); 8 km (CE/SRRC/MIC) km
    • Arbetsfrekvens2.400-2.4835 GHz; 5.725-5.850 GHz
    • Antenner4 antenner, 2T4R
    • EIRP2.4 GHz: ≤33 dBm (FCC); ≤20 dBm (CE/SRRC/MIC). 5.8 GHz: ≤33 dBm (FCC); ≤14 dBm (CE); ≤23 dBm (SRRC)

    Skärm

    • Upplösning1920×1080 px
    • Diagonal längd5.5 tum
    • Bildfrekvens60 fps
    • Ljusstyrka1000 nits
    • Touch-kontroll10-punkts-multitouch

    Minneskort

    • MinneskortSanDisk Extreme PRO 64GB V30 A2 microSDXC, SanDisk High Endurance 64GB V30 microSDXC, SanDisk Extreme 128GB V30 A2 microSDXC, SanDisk Extreme 256GB V30 A2 microSDXC, SanDisk Extreme 512GB V30 A2 microSDXC, Lexar 667x 64GB V30 A2 microSDXC, Lexar High-Endurance 64GB V30 microSDXC, Lexar High-Endurance 128GB V30 microSDXC, Lexar 667x 256GB V30 A2 microSDXC, Lexar 512GB V30 A2 microSDXC, Samsung EVO 64GB V30 microSDXC, Samsung EVO Plus 128GB V30 microSDXC, Samsung EVO Plus 256GB V30 microSDXC, Samsung EVO Plus 512GB V30 microSDXC, Kingston 128GB V30 microSDXC

    Wi-Fi

    • Protokoll802.11a/b/g/n/ac/ax Support 2×2 MIMO Wi-Fi
    • Arbetsfrekvens2.400-2.4835 GHz
      5.150-5.250 GHz
      5.725-5.850 GHz
    • EIRP2.4 GHz: <26 dBm (FCC), <20 dBm (CE/SRRC/MIC)
      5.1 GHz: <26 dBm (FCC), <23 dBm (CE/SRRC/MIC)
      5.8 GHz: <26 dBm (FCC/SRRC), <14 dBm (CE)

    Generella specifikationer

    • BatteriLi-ion
    • Kapacitet5000 mAh
    • Spänning7.2 V
    • Nominell effekt12 W
    • Intern lagring32 GB
    • Laddningstid2 (med USB-laddare på 12 V), 1.5 (med USB-laddare på 15 V) timmar
    • Drifttid3 timmar
    • PortarMini-HDMI-port
    • Driftstemperatur-10° till 40°C
    • FörvaringstemperaturområdeMindre än en månad: -30° till 60°C, En till tre månader: -30° till 45°C, Tre till sex månader: -30° till 35°C, Mer än sex månader: -30° till 25°C
    • Laddningstemperatur5° till 40° C
    • KompatibilitetDJI Mavic 3, DJI Mavic 3 Cine, DJI Air 2S
    • GNSSGPS + Galileo + GLONASS
    • Dimensioner183.27×137.41×47.6 mm (antenner fällda, kontroller ej monterade), 183.27×203.35×59.84 mm (antenner utfällda, kontroller monterade)
    • Vikt680 gram
    • ModellRM510B

    Mavic 3 Batterihubb (100W)

    • InmatningUSB-C: 5-20 V, max 5 A
    • UtmatningBatteriport: 12-17.6 V, max. 5 A
    • Nominell effektDJI Mavic 3 Battery Charging Hub: 65, DJI Mavic 3 Battery Charging Hub (100W): 100 W
    • LaddningstypTre batterier laddas i sekvens
    • Laddningstid1 h 10 minuter per batteri. minuter
    • ModellCHX265-100
    • Kompatibel strömadapterDJI USB-C Strömadapter (100W)

    RTK modul

    • Dimensioner50.2×40.2×66.2 mm (L×W×H)
    • Vikt24 g
    • GränssnittUSB-C
    • Energi1.2 W
    • RTK PositioneringsnoggrannhetRTK Fix: Horisontell: 1 cm + 1 ppm; Vertikal: 1.5 cm + 1 ppm

    Mavic 3 Batteri

    • Kapacitet5000 mAh
    • Vikt335.5 g
    • Nominell spänning15.4 V
    • Laddningsspänningsgräns17.6 V
    • TypLi-ion 4S
    • Energi77 Wh
    • Laddningstemperatur5° till 40° C
    • Laddningstid96 minuter

    Mavic 3 Laddare

    • Inmatning100-240 V (AC), 47-63 Hz, 2 A
    • USB-C5 V, 5 A; 9 V, 5 A; 12 V, 5 A; 15 V, 4.3 A; 20 V, 3.25 A; 5-20 V, 3.25 A
    • USB-A5 V, 2 A
    • Nominell effekt65 W

    Tillverkare och säkerhet

  • 77 tillbehör som passar Mavic 3M (EU) · I lager först

    Rekommenderade

    8
    Utvalda av Swedron till Mavic 3M (EU)

    Batterier & laddning

    28

    Minneskort & filter

    3
    Visar 11 av 77 tillbehör
  • Recensioner
    Inga recensioner än

    Lämna en recension

    Ange betyg
  • Frågor och svar om DJI Mavic 3 Multispectral (2)

    Fråga om funktioner och kompatibilitet. Andra piloter och Swedrons personal svarar, och ett mail kommer när någon svarar.

    Pris, leverans eller en order? Kontakta kundservice, så svarar vi snabbare.

    Svaren kommer från kunder och från Swedrons personal (märkta Swedron). Aktiva användare kan få poäng och månadens pris, oavsett vad de tycker om produkten. ”Har köpt” visas när vi kontrollerat köpet mot en order. Allt syns för alla. Regler

    Så fungerar poäng och månadens pris
    Sortera:
    1. Fråga från en kund via kundservice

      Hur förnyar man DJI Care Enterprise för DJI Mavic 3 Multispectral (3M) när det första året redan har gått ut?

      1 svar
      • KundserviceSwedron

        Inom 15 dagar efter slutdatumet går det att förlänga som vanligt. Enligt DJI kan DJI Care Enterprise förlängas så länge planen gäller eller inom 15 dagar efter slutdatumet, ett år i taget. Basic förlängs med Basic och Plus med Plus. Har mer än 15 dagar gått kan man ansöka om videoverifiering hos DJI, med en film av drönaren enligt DJI:s instruktioner. DJI svarar normalt inom 1–3 arbetsdagar, och godkänns videon kan DJI Care Enterprise köpas och kopplas inom 72 timmar efter beskedet. Det är DJI som avgör om drönaren godkänns. Enligt DJI kan skyddet förlängas till högst tre år sammanlagt.

    2. Fråga från en kund via kundservice

      Vilken fjärrkontroll används till DJI Mavic 3 Multispectral (3M), och vilka krav ställs på datorn för att hantera bilderna i PIX4Dfields?

      1 svar
      • KundserviceSwedron

        DJI Mavic 3 Multispectral flygs med fjärrkontrollen DJI RC Pro Enterprise, samma som till övriga Mavic 3 Enterprise-modeller. Vilken dator som krävs för att bearbeta bilderna i PIX4Dfields bestämmer Pix4D. Systemkraven för både Windows och Mac finns på Pix4D:s webbplats. Kontrollera dem innan du köper eller uppgraderar en dator, så ser du också om den du redan har räcker.
