DJI Zenmuse L1 LiDAR
- Livox Lidar-modul med 240 000 punkter/s
- RGB-kamera med 20 MP 1-tums sensor
- Skapar punktmolnsmodeller i realtid
- Samlar 2 km² punktmolndata per flygning
- IP44-klassificering för regniga eller dimmiga miljöer
- Möjliggör nattflygningar med aktiv scanning
Rekommenderade tillbehör
Passar till
- DJI Matrice 300 RTK Äldre modell
- DJI Matrice 350 RTK Äldre modell

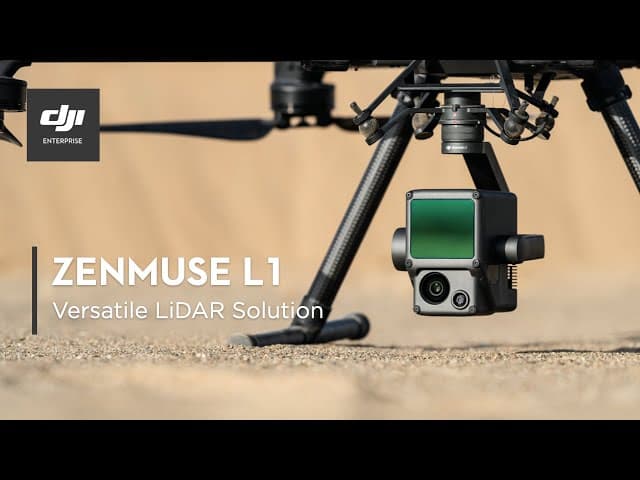

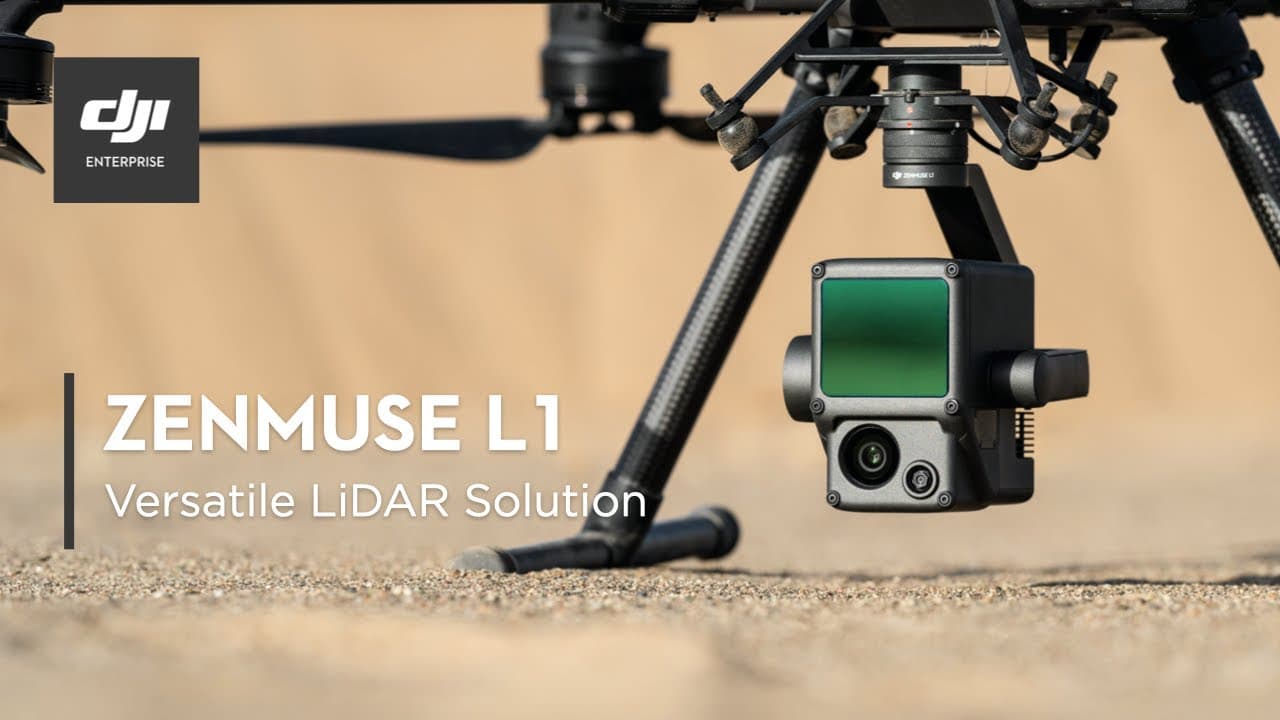

Zenmuse L1 LiDAR: En oöverträffad kombination av LIDAR och RGB för mätning från luften
Zenmuse L1 är en 3-axlig stabiliserad gimbal som integrerar en Livox Lidar-modulLiDARLaserskanning som mäter avstånd med ljuspulser och ger ett punktmoln i 3D av mark, byggnader och ledningar, även genom gles vegetation. Zenmuse L3 är DJI:s LiDAR för Matrice 400.Läs mer, en högprecisions IMU och en kamera med en 1-tums CMOS sensor. När den används med Matrice 350 / 300 RTK och DJI Terra, bildar L1 en komplett lösning som ger dig 3D-data i realtid. Den dokumenterar effektivt detaljer i komplexa strukturer och levererar mycket noggranna 3D punktmolnPunktmolnEn samling punkter i 3D som tillsammans beskriver mark, byggnader och föremål. Punktmoln skapas med LiDAR eller fotogrammetri och används för mätning, volymberäkning och 3D-modeller.Läs mer.
Se även:
DJIZenmuse L2 LiDAREAN: 6941565971777- Hög precision
- Exceptionell effektivitet
- Överlägsen penetration
- 250m/450m Detektionsräckvidd
- 5 returer
- Helhetslösning
- Point Cloud LiveView
- Bearbetning med ett klick på DJI Terra
Utgått, se Zenmuse L3Fördelar med Zenmuse L1 LiDAR
Livox Lidar-modul med upp till 100% effektivitet och 240 000 punkter/s datainsamlingshastighet
RGB-kamera med 20 MP 1-tums sensor och mekanisk slutare
Skapa punktmolnsmodeller i färg i realtid
Möjlighet att samla in 2 km² punktmolndata i en enda flygning
IP44-klassificeringIP-klassEn kod som visar hur väl en produkt står emot damm och vatten, till exempel IP55. Den första siffran gäller damm och den andra vatten, och ju högre siffra desto bättre skydd.Läs mer för användning i regniga eller dimmiga miljöer
Aktiv scanning med Lidar-modulen möjliggör nattflygningar
Punktmoln LiveView för snabba kritiska beslut och verifiering av arbetskvalitet
Mätning och markering i punktmolnet för effektiv kommunikation av kritisk information
One-stop post-processing med DJI Terra
Livox Lidarmodul
Livox Lidarmodulen har en upp till 100% effektivitet och ett detektionsområde på 450m (80% reflektionsförmåga, 0 klx) / 190 m (10% reflektionsförmåga, 100 klx). Den har en effektiv datainsamlingshastighet på 240 000 punkter/s och stödjer upp till 3 reflektioner, både i linjeskanningsläge och icke-repetitivt skanningsläge.
RGB kamera
RGB-kameran har en 20 MP 1-tums sensor och en mekanisk slutare.
Omedelbar Tydlighet. Överlägsen Precision
Skapa punktmolnsmodeller i färg i realtid, eller skapa 2 km² punktmolndata i en enda flygning med Livox Lidarmodul med en 70° FOV och en kamera för synligt ljus med en 1-tums sensor. IP44-klassificeringen gör att L1 kan köras i regniga eller dimmiga miljöer. Tack vare aktiv scanning med Lidar-modulen kan du flyga på natten.
Point Cloud LiveView
Punktmoln i realtid ger dig tillgång till informationen redan ute på fält. Det gör att du som drönaroperatör har underlag för att snabbt kunna fatta kritiska beslut. Du kan också verifiera kvaliten på ditt arbete redan ute i fält direkt efter varje flygning.
Mätning och markering
Samla in och kommunicera kritisk information i ditt punktmoln genom att använda funktionerna för mätning och markering.
One-stop Post-processing
DJI Terra sammanför IMU, GNSSGNSSSamlingsnamnet för satellitsystemen som ger position, som amerikanska GPS och europeiska Galileo. En vanlig mottagare hamnar några meter fel, men med korrektioner via RTK eller PPK blir noggrannheten några centimeter. data och synligt ljus för beräkningar av punktmolnet, i tillägg till att utföra POS data beräkningar så att du på ett enkelt sätt kan generera modeller och kvalitetsrapporter.
Vanliga frågor · 11
Zenmuse L1 LiDAR
Vilken vädertålighet har DJI Zenmuse L1 LiDAR?
L1 har en IP44-klassning enligt IEC60529-standarden. Detta innebär att den är skyddad mot fasta föremål över 1 mm i storlek och mot vatten som stänker från alla håll. Skyddsnivån är dock inte permanent och skyddet kommer att minska med tiden på grund av enhetens slitage.
Vilka drönare är L1 kompatibel med?
Zenmuse L1 är kompatibel med Matrice 300 RTK samt Matrice 350 RTK. Uppgradera drönare och fjärrkontrollens firmware till den senaste versionen innan du använder den.
Vilka appar är kompatibla med L1?
L1 stöder för närvarande endast Android-versionen av DJI Pilot-appen.
Behöver kameran ett SD-kort?
Kameran kräver ett MicroSD-kort med klass 10 eller högre överföringshastighet eller klassad UHS-1, med upp till 256 GB stöd.
Vad är synfältet (FOV) för L1: s Lidar?
I icke-repetitivt skanningsläge är FOV 70,4 ° x 77,2 °. I repetitivt skanningsläge är FOV 70,4 ° x4,5 °.
Vad är det maximala mätområdet för L1?
Det maximala mätområdet för L1 är 190m @ 10%, 100klx; 450m @ 80%, 0klx. Den rekommenderade typiska arbetshöjden är 50m-150m.
Vad är skanningsfrekvensen för L1?
L1 ger tre skanningsfrekvenser: en / två returer: 80K / s, 160K / s och 240K / s; tre returer: 80K / s, 240K / s.
Hur många skanningslägen har L1?
L1 har två skanningslägen: Icke-repetitivt skanningsläge och repetitivt skanningsläge.
Hur många returer stöder L1?
L1 stöder fyra typer av returer: En retur - högsta intensitet, En retur - första retur, Två returer och Tre returer (TR2).
Vad gör L1s Point Cloud LiveView?
L1 samlar in punktmolnmodeller baserat på RTK och visar de insamlade modellerna i DJI Pilot app i realtid. Följande funktioner stöds: Rotera, dra, zooma, snabbt byta perspektiv och centrera, Flera färglägen inklusive RGB, reflektionsförmåga och höjd, Grundläggande mätfunktioner inklusive avstånd, vinkel och plan yta, Importera data till DJI Terra för att visas direkt.
Hur utför L1 efterbehandlade modeller med hög noggrannhet?
För hög precision och efterbehandlad modellering kan du importera data från SD-kortet till DJI Terra med ett klick. Detta genererar en färgad punktmolnmodell med PPK-IM

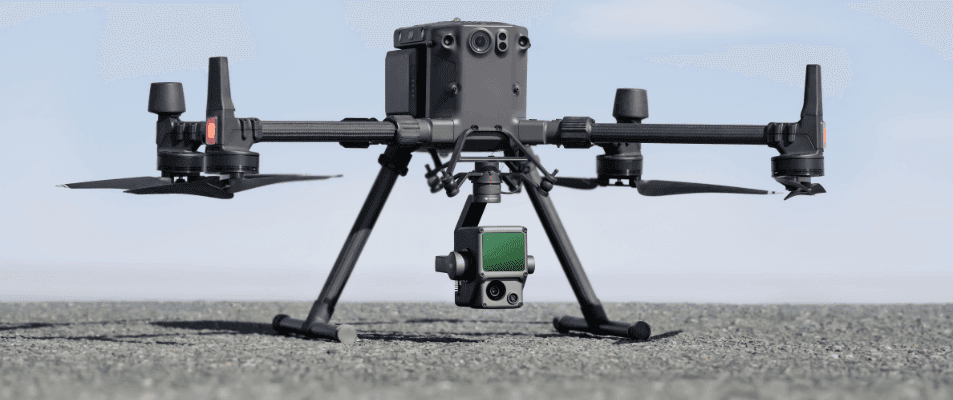

Zenmuse L1 fungerar med Matrice 350 & 300 RTK
C3DJIMatrice 350 RTKEAN: 6941565961389- Max flygtid 55 min
- IP55-klassificering
- DJI O3 Enterprise Transmission
- DJI RC Plus

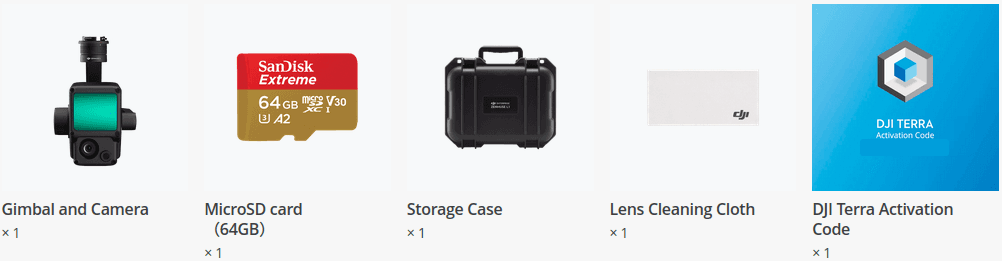

Utgått.Vad kommer i lådan
I den här lådan får du följande produkter:
Produkt
Antal
Gimbal och kamera
1
MicroSD-kort (64GB)
1
Förvaringsväska
1
Linsrengöringsduk
1
DJI Terra aktiveringskod
1
DJI Terra aktiveringskod
En aktiveringskod för DJI Terra, en programvara som hjälper dig att analysera och bearbeta dina insamlade data ingår med Zenmuse L1. Licenstyp DJI Terra Electricity (6 månader).
DJITerra Electricity - 12 månader (1 enhet)EAN: 6941565922434- 12 månaders DJI Terra Electricity licens
- Adderar fler funktioner för energisektorn
Digital leverans. 1-2 dagar.Zenmuse L1
Generellt
- NamnZenmuse L1
- Dimensioner152×110×169 mm
- Vikt930±10 g
- EffektTypisk: 30 W; Max: 60 W
- Ingress Protection RatingIP54
- Fungerar medMatrice 300 RTK, Matrice 350 RTK
- Förvaringstemperatur-20° till 60° C
- Driftstemperatur-20° till 50° C (-4° till 122° F), 0° till 50° C (32° till 122° F) (när RGB-kartläggningskamera används)
- Lagrade filerFoto/IMU/Point cloud data storage/GNSS/Kalibreringsfiler
- MinneskortSanDisk Extreme 128GB UHS-I Speed Grade 3, SanDisk Extreme 64GB UHS-I Speed Grade 3, SanDisk Extreme 32GB UHS-I Speed Grade 3, SanDisk Extreme 16GB UHS-I Speed Grade 3, Lexar 1066x 128GB U3, Samsung EVO Plus 128GB
- Kompatibla objektivmicroSD: Sekventiell skrivhastighet 50 MB/s eller högre och UHS-I Speed Grade 3 betyg eller högre; Max kapacitet: 256 GB
- Generell informationBearbetningsprogram: DJI Terra
- FormatDJI Terra stöder export av standardformat punktmolnmodeller: Punktmolnformat: PNTS/LAS/PLY/PCD/S3MB format
Lidar
- Noggrannhet3 cm @ 100 m
- Max antal återvändande3
- FunktionslägenIcke-repetitivt skanningsmönster, Repetitivt skanningsmönster
- FOVIcke-repetitivt skanningsmönster: 70.4° (horisontell) × 77.2° (vertikal); Repetitivt skanningsmönster: 70.4° (horisontell) × 4.5° (vertikal)
- LasersäkerhetKlass 1 (IEC 60825-1:2014) (Ögonsäkerhet)
Gimbal
- Stabilisering3-axlig mekanisk gimbal (lutning, rullning och panorering)
- Vinkelvibrationsintervall±0.01 °
- Kontrollerbar räckviddPitch: -120° till +30°, Yaw: ±320°
Prestanda
- Detektionsområde450 m @ 80% reflektivitet, 0 klx; 190 m @ 10% reflektivitet, 100 klx
- PunktintensitetEnkel retur: max. 240000 pts/s
- PunktintensitetFlera returer: max. 480000 pts/s
- Systemnoggrannhet (RMS 1σ)Horisontell: 10 cm @ 50 m; Vertikal: 5 cm @ 50 m
- Realtids punktmoln färglägenReflektivitet, Höjd, Avstånd, RGB
RGB-kamera
- Sensor1 tum
- Punktintensitet20 MP
- Fotostorlek5472×3078 (16:9); 4864×3648 (4:3); 5472×3648 (3:2)
- Fokusläge8.8 mm / 24 mm (Equivalent)
- SlutartidMekanisk: 1/2000 - 8 s, Elektronisk: 1/8000 - 8 s
- ISO-talVideo: 100 – 3200 (Auto), 100 – 6400 (Manuell); Foto: 100 - 3200 (Auto), 100 - 12800 (Manuell)
- Bländaromfångf/2.8 - f/11
- Stödda filsystemFAT (≤32 GB); exFAT (>32 GB)
- VideoformatMP4, MOV
- FotoformatJPEG
- VideoupplösningH.264, 4K: 3840×2160 30p
