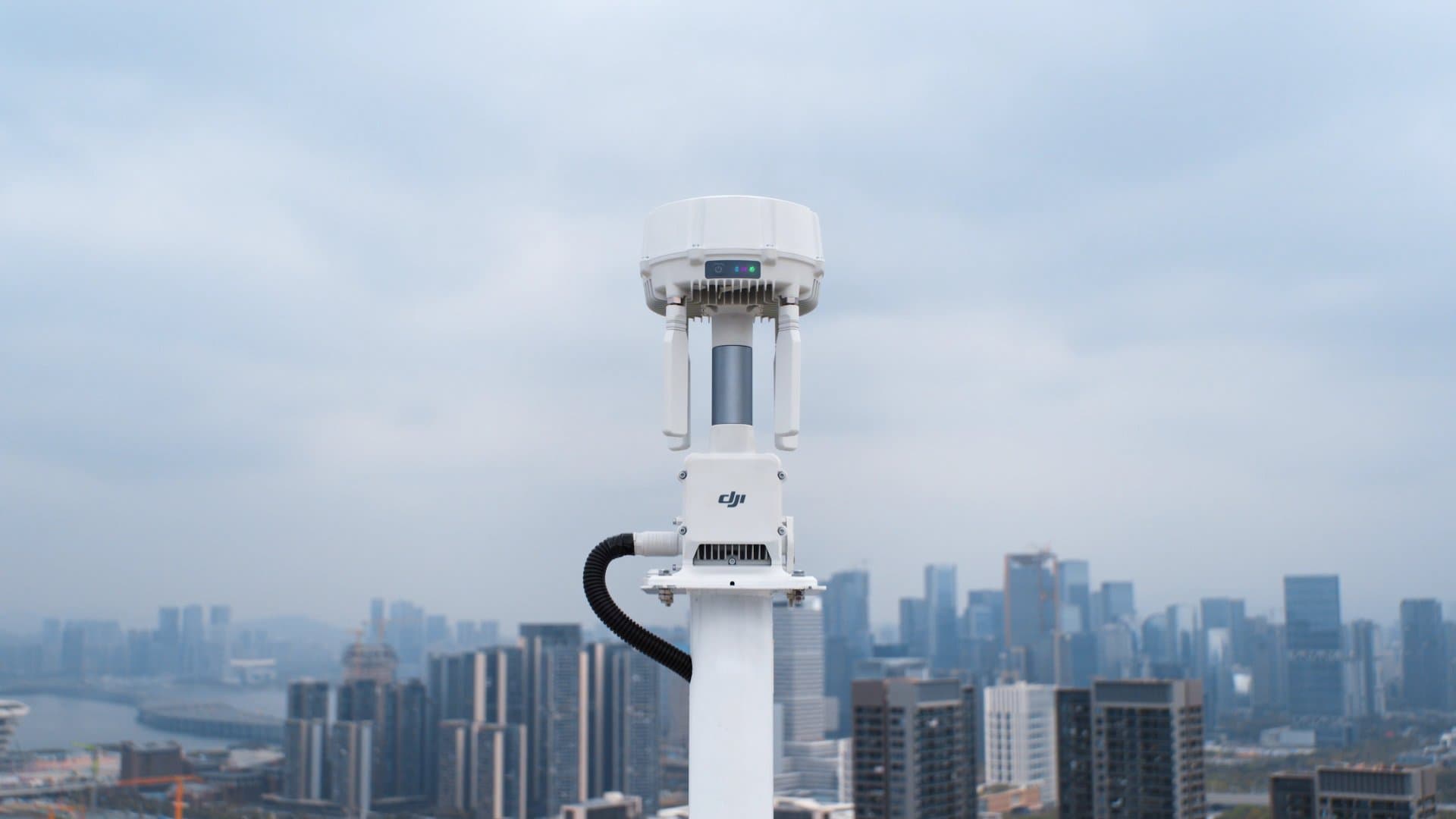

DJI O4 Ground Station

DJI O4 Ground Station är en robust markstation byggd for att utöka räckvidd, stabilitet och återhämtning i krävande drönaroperationer. Stationen kombinerar en 12-antenners array med automatisk multi-band-val och integreras direkt med DJI FlightHub 2. Den passar verksamheter som behöver säker uppkoppling bortom visuell sikt, drift över stora ytor och obemannad 24/7-drift i fasta installationer.

Höjdpunkter i korthet

• Gateway Mode för direkt molnuppkoppling via FlightHub 2

• Relay Mode för förlängd räckvidd där nätverk saknas

• 12-antenners OcuSync 4 Pro-array, multi-band 2,4/5,2/5,8 GHz och sub-2 GHz

• IP67-klassad och IK07 slagtålig för utomhusinstallation året runt

• PoE-drift (IEEE 802.3bt/at) med inbyggd backup-batteri och smart lågeffektläge

• ONVIF- och GB/T 28181-stöd för externa kameror, ESDK 2.0 för anpassad integration

Se DJI O4 Ground Station i drift

Officiell intro-video från DJI Enterprise (3,5 min)

Två driftlägen för olika scenarier

Gateway Mode - direkt molnanslutning

I Gateway Mode fungerar markstationen som brygga mellan drönaren och DJI FlightHub 2. Drönaren kan då nå molnet utan att förlita sig på en radiolänk hela vägen, vilket öppnar för fjärrstyrda och centralt hanterade uppdrag. Läget passar fasta installationer och situationer där flera drönare ska samordnas från en och samma markstation.

Relay Mode - offline-räckvidd

I Relay Mode förlänger markstationen räckvidden i miljöer där nätverk saknas. Drönaren behåller uppkoppling via stationen även när direkt siktlinje eller molnanslutning inte är möjlig. Det är ett robust alternativ för inspektion, sök och räddning samt andra uppdrag som rör sig genom områden med skymd sikt.

Tekniska höjdpunkter

12-antenners array med OcuSync 4 Pro

Stationen har 4 externa riktade antenner och 8 interna riktade antenner (totalt 12), med konfigurationerna 2T4R på 2,4/5,2/5,8 GHz och 2T2R på sub-2 GHz-bandet. Antennerna har standard SMA reverse-polarity-kontakt, vilket gör att de kan bytas ut om en applikation kräver det.

RF-enhet och signal-brushantering

RF-enheten är designad för hög uteffekt och förbättrad signalpenetration genom hinder. En optimerad signal-till-brusförhållande (SNR) ökar mottagarens känslighet, så att användbara signaler kan återvinnas även i komplexa elektromagnetiska miljöer.

Multi-band och automatisk val

Drift sker på flera frekvensband (sub-2 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz och L-Band för GNSS). Systemet väljer automatiskt det band som ger bäst länk vid varje given tidpunkt, vilket minskar risken för störningar och förbättrar robustheten i stadsmiljöer och områden med mycket radiotrafik.

Räckvidd och signalprestanda

Räckvidden varierar beroende på reglerad effekt, vald drönare och omgivning. Tabellen nedan visar maxavstånd för envägs, icke-returflygning enligt respektive regions standard (IC/SRRC/CE). Alla siffror gäller fri siktlinje utan andra radiosystem i närheten.

Faktisk räckvidd i en verklig miljö påverkas av terräng, bebyggelse och elektromagnetisk miljö. Vid användning med Matrice 400 (IC-standard) har DJI mätt följande intervall:

Siffrorna ovan är referensvärden från DJI och utgör inte garanti för faktisk räckvidd. Vid hinder i form av byggnader eller träd reduceras avståndet avsevärt. Följ alltid drönarens RTH-varningar i appen under flygning.

Installation och strömförsörjning

PoE med backup-batteri

Stationen drivs via Power over Ethernet (PoE) enligt IEEE 802.3bt Type 3/4 eller IEEE 802.3at Type 2, med stöd för 50-57 V inspänning. En inbyggd LiPo-backup (3250 mAh, 23,4 Wh) håller driften igång vid kortare strömavbrott. I Gateway Mode räcker batteriet i cirka 45 minuter, i Relay Mode i cirka 30 minuter. Vid full laddning och PoE-drift kan Gateway Mode köras i ungefär 2 timmar efter att PoE-försörjningen försvinner.

Stödda PoE-klasser

För kallstart i -40 till -20 °C krävs minst 60 W PoE. I Gateway Mode kan drift ske med Type 2 och högre; i Relay Mode krävs Type 3 eller högre. Icke-standardiserade PoE-källor och Type 1 stöds inte, och stationen visar fast röd indikator om en felaktig strömkälla ansluts.

Kabelkrav och åskskydd

Ethernet-kabeln ska vara Cat 6 eller högre, utomhusklassad och vattentät, med ytterdiameter 5,5-6,5 mm och maxlängd 100 m. Stationen har inbyggt åskskydd (10 kA total urladdningsström på WAN/LAN, 1,5 kA på RJ45) enligt EN/IEC 61643-21 Category C. Korrekt jordning är avgörande för att skyddet ska fungera i fält.

Montering

Stationen kan monteras med expansionsbult (φ6×70 mm) eller M6-skruvar (60 mm centrumavstånd). Rekommenderad placering är högt och fritt för att maximera siktlinjen mot drönaren och fjärrkontrollen/Dock 3.

Integration med DJI FlightHub 2 och öppet ekosystem

Stationen är designad för att fungera sömlöst med DJI FlightHub 2, FlightHub 2 On-Premises och FlightHub Sync. Den ansluts via Ethernet (kräver minst 100 Mbit/s och latens under 100 ms) eller 4G med DJI Cellular Dongle 2 (säljs separat). ESDK 2.0 ger utvecklare möjlighet att bygga egna integrationer.

För externa kameror och sensorer stödjer stationen ONVIF och GB/T 28181. Upp till fyra samtidiga 1080p H.264-strömmar kan hanteras, vilket gör det möjligt att kombinera drönarbilden med fasta övervakningskameror i samma FlightHub 2-vy.

Fysiska egenskaper och miljötålighet

• IP67 för damm- och vattentålighet

• IK07 slagtålighet

• Vikt: 2,68 kg

• Mått: 170×170×352 mm (L×B×H)

• Drifthöjd: upp till 6 000 m över havet

• Drifttemperatur: -40 till 55 °C, beroende på PoE-klass (se ovan)

Användningsområden

• BVLOS-drift (bortom visuell sikt) där räckvidd och signalstabilitet är kritiskt

• Fasta installationer för 24/7-drift av DJI Dock 3 och Matrice 4D/4TD

• Inspektion av elnät, vindkraftsparker och pipelines i glesbefolkade områden

• Sök och räddning samt insatser där nätverk saknas eller är otillförlitligt

• Storskaliig kartläggning och lantmäteri där drönaren behöver hålla länken över långa sträckor

• Polis och säkerhet där flera samtidiga videoströmmar ska hanteras centralt

Drönare som kan användas med O4 Ground Station

O4 Ground Station stödjer drönare i DJI Enterprise-familjen enligt nedan. Vilka funktioner som är tillgängliga beror på om drönaren kör Gateway Mode eller Relay Mode (se avsnittet Två driftlägen ovan).

Notera att Matrice 400 enbart fungerar i Relay Mode - inte i Gateway Mode. För drönare som listas med stöds ej i Gateway Mode innebär det att de inte kan använda O4 Ground Station som direkt molnbrygga; de är fortfarande fullt funktionsdugliga via Relay Mode eller sin ordinarie radiolänk.

Källa: DJI O4 Ground Station specs (DJI Enterprise).

Tekniska specifikationer

GNSS-mottagare

• Frekvenser: GPS L1C/A, L2C, L5; BDS B1I, B2I, B3I, B1C, B2a, B2b; Galileo E1, E5a, E5b, E6; GLONASS L1, L2; QZSS L1C/A, L2C, L5; L-Band

• Enpunktsnoggrannhet (okalibrerad): 1,5 m horisontellt, 3,0 m vertikalt (RMS)

• Satellitbaserad differential: 30 cm horisontellt, 40 cm vertikalt efter 20 min konvergenstid

• Nätverks-RTK: 1,0 cm + 1 ppm horisontellt, 3,0 cm + 1 ppm vertikalt (RMS)

Videoöverföring

• System: DJI O4 Enterprise Enhanced Video Transmission System

• Antenner: 4 externa + 8 interna riktade OcuSync 4 Pro-antenner

• Standardkontakt: SMA reverse-polarity

Nätverk

• Ethernet: adaptiv port, kräver minst 100 Mbit/s och latens under 100 ms

• 4G: kräver DJI Cellular Dongle 2 (säljs separat)

Strömförsörjning

• PoE: IEEE 802.3bt Type 3/4 eller IEEE 802.3at Type 2

• Max effektförbrukning (inkl. värmesystem): 65 W

• Typisk förbrukning utan värme: 17,1 W (Gateway Mode), 31,7-37,9 W (Relay Mode)

• Lågeffektläge: 7 W (rekommenderas inte under -20 °C)

• Backup-batteri: LiPo 3250 mAh / 23,4 Wh, 9-12 V PD-laddning, ca 2,5 h laddtid med 65 W PD

Fysiskt

• Mått: 170×170×352 mm

• Vikt: 2,68 kg

• IP-klass: IP67 (damm- och vattentät)

• Slagtålighet: IK07

• Max drifthöjd: 6 000 m

• Drifttemperatur: -40 till 55 °C (PoE-beroende)

Mjukvara och integration

• App för installation och driftsättning: DJI Enterprise (Android)

• Molnplattform: DJI FlightHub 2, FlightHub 2 On-Premises, FlightHub Sync, DJI Cloud API

• Externa kameror: ONVIF, GB/T 28181, upp till 4 samtidiga 1080p H.264-strömmar

• Utvecklargränssnitt: ESDK 2.0

Kom igång - steg för steg

Här är två korta handledningar från DJI som visar första installation och site evaluation. Båda är hämtade från DJI Enterprise och hjälper dig att planera placering, strömförsörjning och nätverkskonfiguration innan driften drar igång på riktigt.

First Use - handledning i förberedelse och första uppstart

Site Evaluation - handledning i att utvärdera placering och täckning
