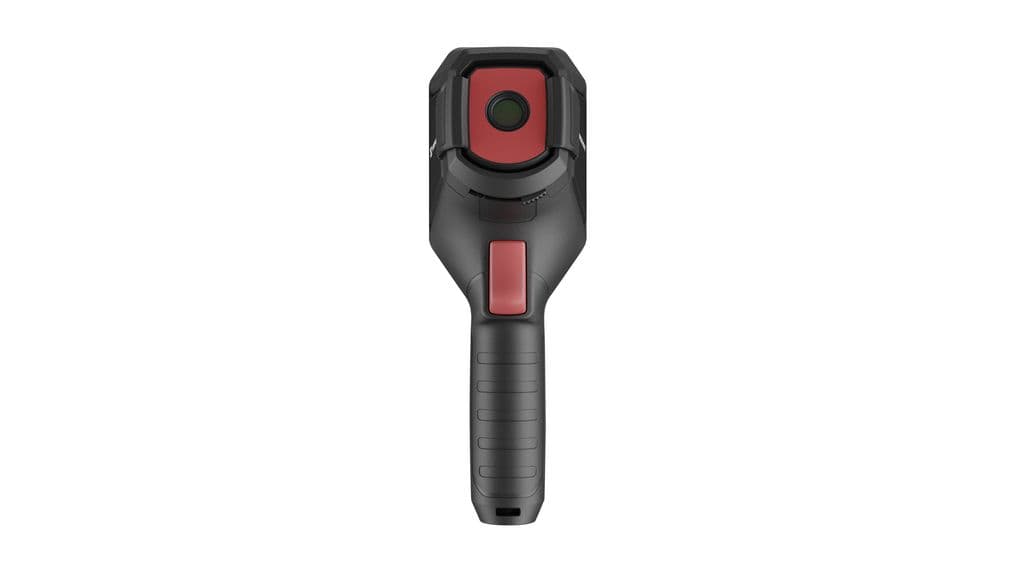

Hikmicro Makrolins för B-serien

Makrolins för Hikmicro B-serien

Hikmicro makrolinsen gör det möjligt att fokusera extremt nära (30 mm) på mycket små objekt så att de framträder mycket större i vyn (och i slutbilden) jämfört med standardlinsen. Den gör det möjligt att fånga exakta temperaturmätningar av små mål så små som 500 μm x 500 μm utan att behöva byta lins. Få en otroligt detaljerad bild av mycket små objekt för att få insikt i termisk uppbyggnad och avledning på kretskort, identifiera felaktiga eller underdimensionerade komponenter, eller till och med exakt lokalisera fel på elektrisk utrustning.

Typiska användningsområden

• Forskning och utveckling

• Verifiering och validering av elektronisk design

• Inspektion av kretskort (PCB)

• Testning av elektroniska komponenter

• Reparation av mobiltelefoner

• Driftmiljö

Infraröd bild

Brännvidd: 4,6 mm

Synfält (FOV): 36° (H) × 28° (V)

IFOV (Spatial Upplösning): 2,55 mrad

Fokuseringsavstånd: 30 mm ± 1 mm (1,18" ± 0,04")

Mätning och analys

Objektets temperaturområde: -20 till 150°C (-4 till 302°F)

Noggrannhet: Max (±3°C/5,4°F, ±3%)

Allmänt

Arbetstemperaturområde: -20°C till 50°C (-4°F till 122°F)

Vikt: 14 g (0,03 lb)

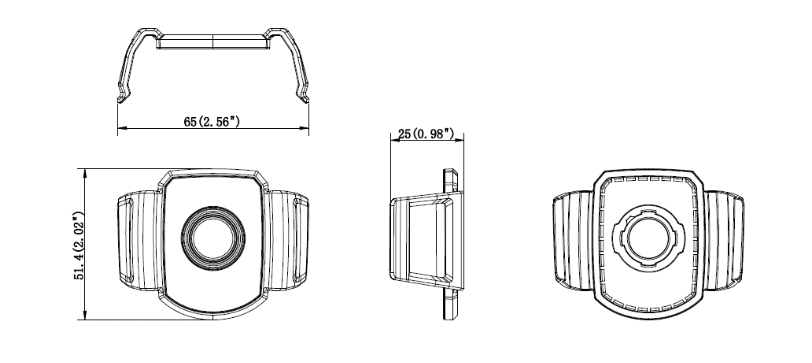

Dimension: 51,4 mm × 65 mm × 25 mm (2,02" × 2,56" × 0,98")

Tillbehör

Min. målstorlek för bildbehandling: 100 µm × 100 µm

Min. temperaturmål: 500 µm × 500 µm

Kompatibla produkter

• Hikmicro B1L

• Hikmicro B2L

• Hikmicro B20

• Hikmicro B10

• Hikmicro B11

• Hikmicro B21L

• Hikmicro B01

• Hikmicro B20S

• Hikmicro B01S

• Hikmicro B10S

• Hikmicro B21LS

• Hikmicro B11S
