Hikmicro Makrolins för Pocket-serien

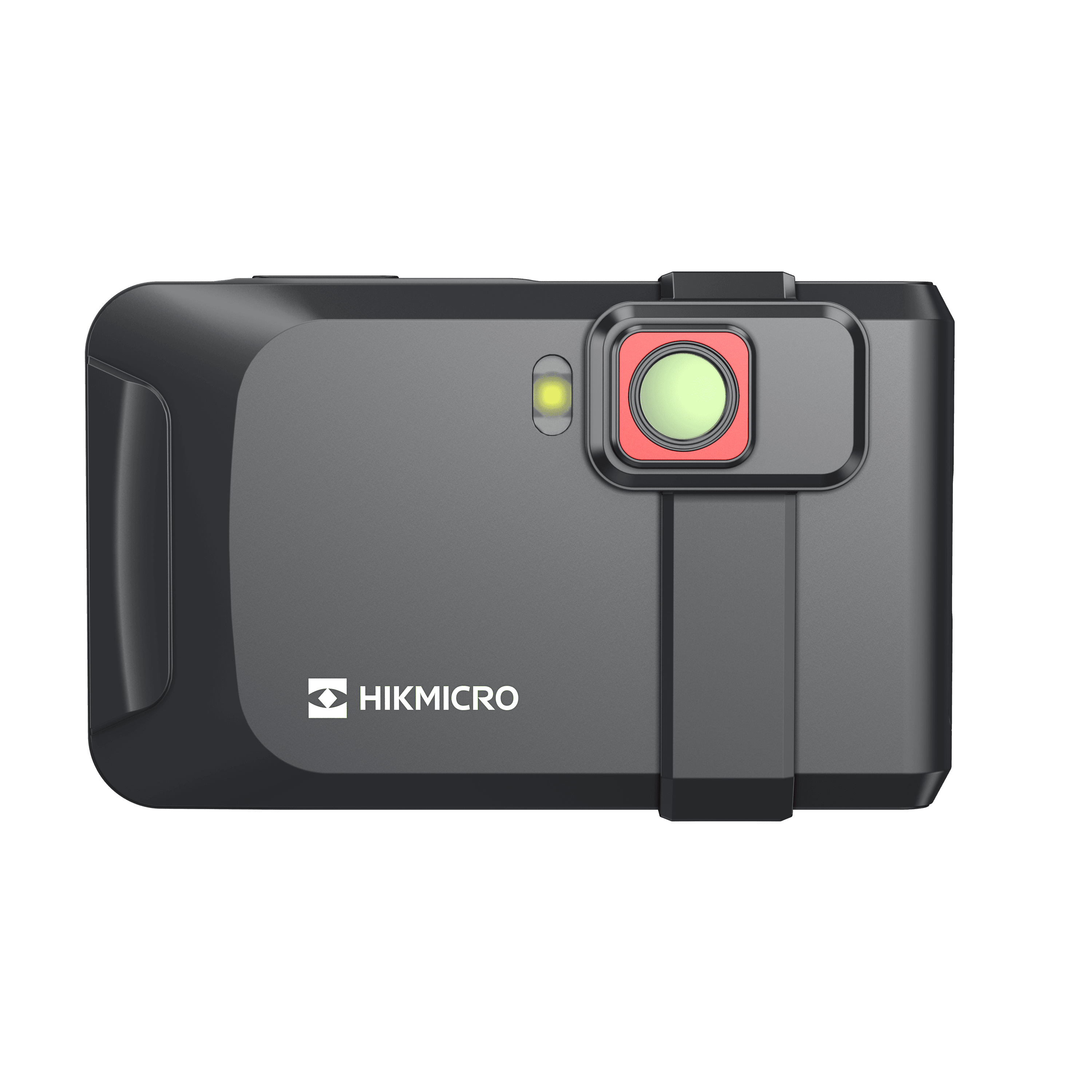

Makrolins för Pocket-serien från Hikmicro

Hikmicro Makrolins är designad för att avslöja potentiella designfel, utvärdera hotspots på PCB och inspektera små elektroniska komponenter med hög precision. Denna lins kan enkelt användas på Hikmicro Pocket-seriens värmekameror, inklusive Pocket1 och Pocket2.

Extrem närfokusering

Linsen möjliggör extrem närfokusering på 30 mm av mycket små objekt, vilket gör att de framträder mycket större i bilden jämfört med standardlinsen. Detta ger möjlighet att fånga exakta temperaturmätningar av små mål så små som 500 μm x 500 μm utan att behöva byta lins. Den detaljerade bilden gör det möjligt att få insikt i termisk uppbyggnad och avledning på kretskort, identifiera felaktiga komponenter, eller exakt identifiera felaktiga platser på elektrisk utrustning.

Hikmicro

Monteringsfäste för Pocket och Mini-serien

Artikelnummer: HM-AHBR02

• Säker och pålitlig fästning
• Anpassas enkelt för optimal vinkel
• Kompatibel med Pocket-serien
• Kompatibel med Mini-serien

1 i lager

890 kr

1 i lager

LÄGG I KUNDVAGN

Huvudfunktioner

Hög noggrannhet: Max (±3 ℃/5,4 ℉, ±3%) för objekt med temperatur mellan 0 °C (32 °F) till 150 °C (302 °F).

Se mindre detaljer: Små detaljer är tydligt synliga, med mått ner till 100 μm x 100 μm.

Enkel installation: Makrolinsen kan enkelt fästas på kompatibla kameror utan behov av kalibrering, vilket sparar tid och besvär.

Ingen kalibrering krävs: Klar att använda direkt efter installation, vilket eliminerar behovet av att skicka kameran till tillverkaren för kalibrering.

Användningsområden

• Forskning och utveckling

• Verifiering och validering av elektronisk design

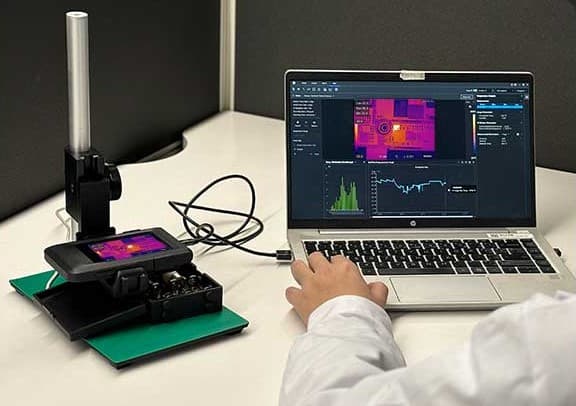

• Inspektion av kretskort (PCB)

• Testning av elektroniska komponenter

• Reparation av mobiltelefoner

Infraröd bild

Brännvidd: 4,1 mm

Synfält (FOV): 47,6° (H) × 36,1° (V)

Rumslig upplösning (IFOV): 2,93 mrad

Fokusavstånd: 30 mm ± 1 mm (1,18'' ± 0,04'')

Minsta målstorlek för avbildning: 100 μm × 100 μm

Minsta temperaturmål: 500 μm × 500 μm

Mätning och analys

Objektets temperaturområde: -20 till 150 °C (-4 till 302 °F)

Noggrannhet: Max (±3°C/3,6°F, ±3%)

Allmänt

Arbetstemperaturområde: -20°C till 50°C (-4°F till 122°F)

Vikt: 9 g (0,02 lb)

Dimensioner: 44,2 mm × 25,16 mm × 87,2 mm (1,74'' × 0,99'' × 3,43'')

Kompatibla produkter

Hikmicro Pocket1, Hikmicro Pocket2 och Hikmicro PocketC

Ett viktigt tillbehör

Hikmicro makrolins är ett viktigt tillbehör för professionella som behöver exakt och detaljerad termisk analys av små elektroniska komponenter och kretskort. Med sin enkla installation och höga noggrannhet förbättrar den möjligheten att utföra noggranna och effektiva inspektioner.
