För proffsoperatörer som vill skala upp sina drönarprogram i Europa är den största flaskhalsen sällan nyttolast eller flygtid. Den är tillgången till luftrummet. DJI:s nya AP100 fallskärm är byggd för att lösa just det problemet. Fallskärmssystemet är utvecklat specifikt för DJI Matrice 400 och gör det möjligt att flyga lagligt över folktäta miljöer, med utlösning på under 600 millisekunder.
Hos Swedron följer vi utvecklingen inom professionell drönarsäkerhet noga. Här går vi igenom vad AP100 är, hur den fungerar och vad den betyder för dig som vill ta din Matrice 400 in i mer avancerade uppdrag.
- Automatisk räddning på <600 ms
- EASA C5/C6 för proffsuppdrag
- Tryggare landning med ≤5 m/s
- IP55 och drift i -20 till 50 °C
Vad är DJI AP100 fallskärm?

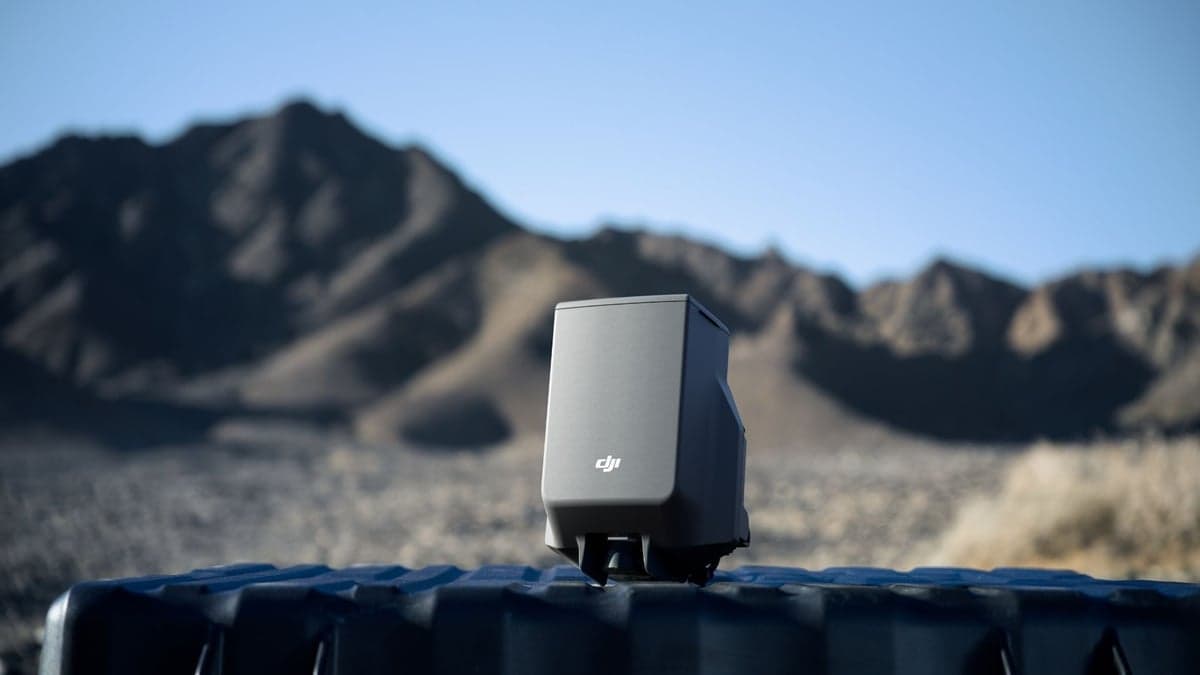

AP100 är ett fristående säkerhetssystem som monteras på baksidan av Matrice 400. Det integrerar ett eget flygkontrollsystem, dubbel redundant strömförsörjning och ett flygavslutningssystem (FTS) som stänger av motorerna på under 600 ms. Allt detta ryms i en bakmonterad modul som lämnar drönarens fulla arbetskapacitet intakt, från batteribyten till val av nyttolast och kompatibilitet med den ordinarie transportväskan.

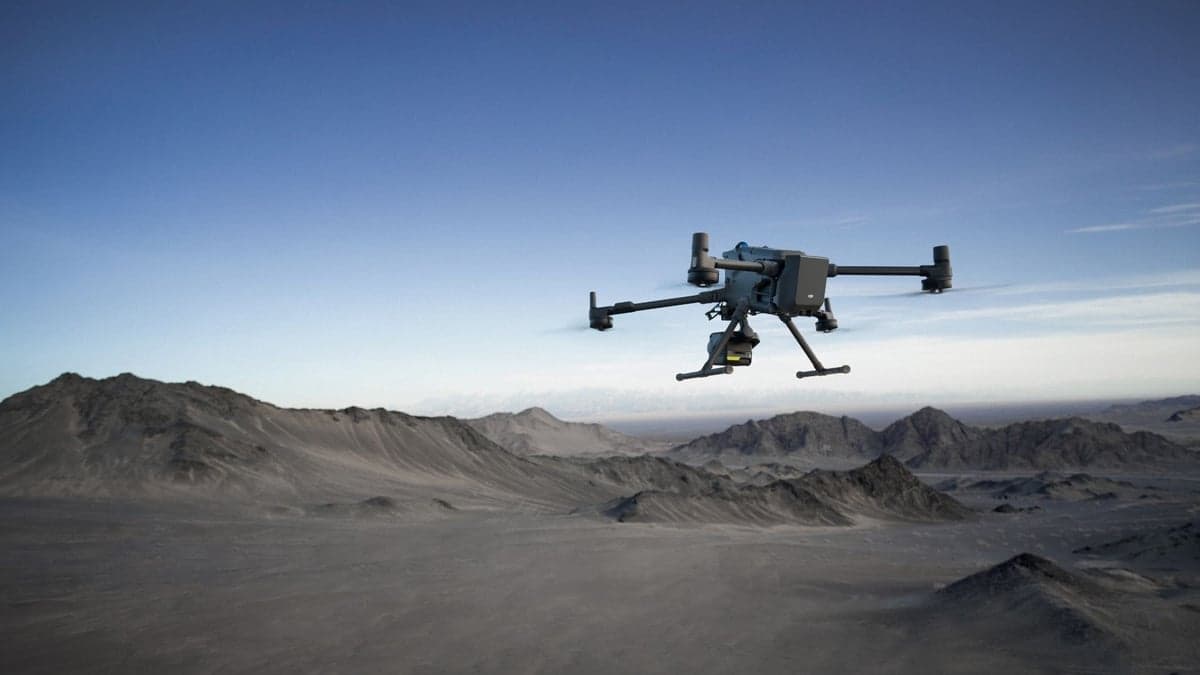

När fallskärmen är monterad uppfyller Matrice 400 kraven för EASA:s klasser C5 och C6, vilket öppnar upp för flygningar i de europeiska standardscenarierna STS-01 och STS-02. Det ger tillgång till ett betydligt bredare kommersiellt användningsområde, utan att du behöver investera i en separat plattform.
Europeiska standarder för lagliga flygningar
C5- och C6-klassning
Tillsammans med AP100 fallskärm uppfyller Matrice 400 kraven för EASA:s klasser C5 och C6. Det gör att du kan flyga i de fördefinierade standardscenarierna utan att först behöva söka ett individuellt operativt tillstånd hos Transportstyrelsen. Det räcker med en deklaration till myndigheten.
STS-01 (C5): Flygningar inom synhåll (VLOS) över ett kontrollerat markområde i en tätbebyggd miljö.
STS-02 (C6): Flygningar bortom synhåll (BVLOS) med luftrumsobservatörer över ett kontrollerat markområde.
Viktigt att känna till: Att montera AP100 fallskärm på en befintlig Matrice 400 uppfyller kraven för C5 (som gäller STS-01). För att uppfylla kraven för C6 (som gäller STS-02) behöver du köpa den fabrikscertifierade Matrice 400 (C6) Worry-Free Plus Combo. Enligt gällande regler kan C6-klassmärkningen bara ges till fabrikscertifierade system, och kan inte uppnås genom att montera en fallskärm på en drönare i efterhand.
Behöver du eller din personal ta drönarkort hjälper vi dig med det i vår guide till hur du tar drönarkort.
Säkerhetskontroll och dubbelt redundant system
Kontinuerlig självdiagnostik

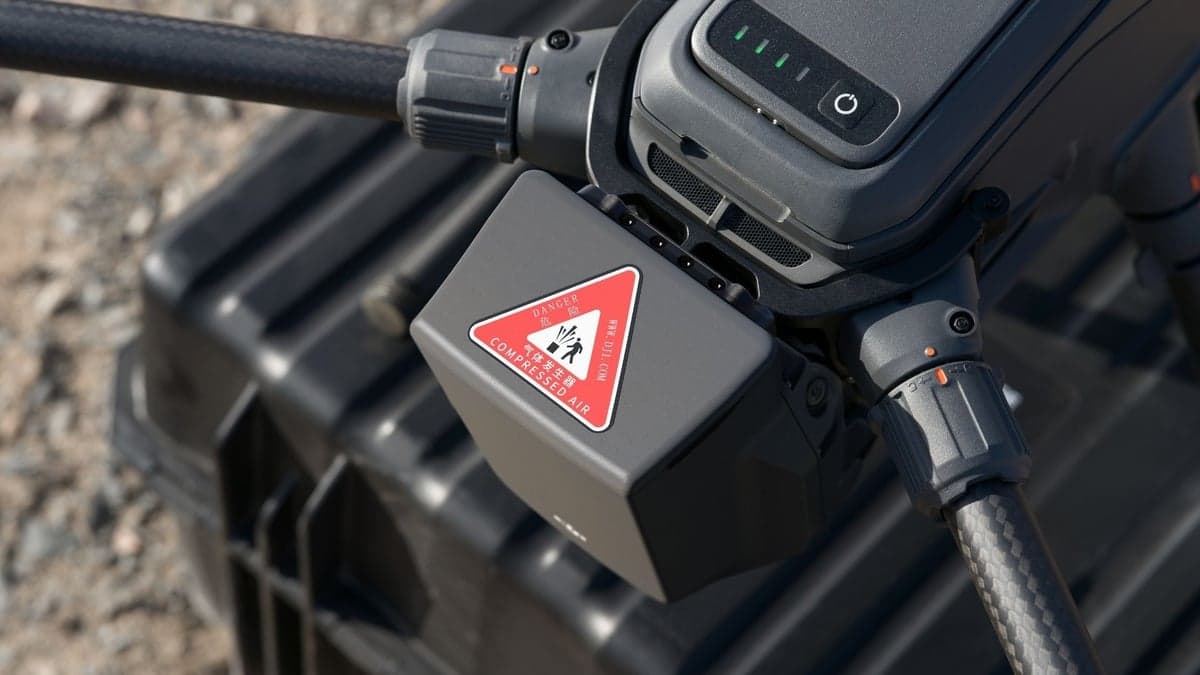

Från det ögonblick Matrice 400 startas och genom hela flygningen övervakar AP100 kontinuerligt statusen på sin gasgenerator och sina kommunikationslänkar. Upptäcks en avvikelse visas varningar i realtid via Health Management System (HMS) i DJI Pilot 2. Det ger dig en direkt och tydlig bild av systemets hälsa både före och under uppdraget.
Intelligenta algoritmer och redundansvalidering
AP100 fungerar som en självständig säkerhetsmodul med eget flygkontrollsystem och egna sensorer, inklusive en IMU. Intelligenta algoritmer korsvaliderar löpande data från fallskärmen och drönaren i realtid, vilket kraftigt minskar risken för oavsiktlig utlösning på grund av falska larm.
Oberoende strömförsörjning
Inbyggda dubbla kondensatorer ger upp till en timmes oberoende reservkraft. Det säkerställer att övervakningen av flygläget och den automatiska utlösningsförmågan fungerar utan avbrott, helt oberoende av drönarens huvudström eller en aktiv E-Port-anslutning.
Omedelbar motoravstängning
När en utlösning aktiveras stänger ett oberoende flygavslutningssystem (FTS) av motorkraften inom 600 ms, så att rotorerna stannar innan fallskärmen skjuts ut. Att stoppa rotorerna först förhindrar att de trasslar in sig i fallskärmen, vilket är en avgörande designdetalj för en tillförlitlig utlösning på operativa höjder.
Ljud- och ljuslarm
Efter utlösning avger systemet ett kraftigt och kontinuerligt larm samt högintensiva blinkande ljus i ungefär en timme. Det fyller två syften: att varna människor på marken så att de kan lämna landningsområdet, och att hjälpa dig att snabbt lokalisera och bärga utrustningen.
Snabb utlösning och minskad kraft vid nedslag
Fallskärmen är byggd för att reagera snabbt och för att bromsa nedstigningen så mycket som möjligt. Beteendet vid utlösning beror på höjden:
Läge | Beteende |
|---|---|
Automatisk utlösningstid | Under 600 ms |

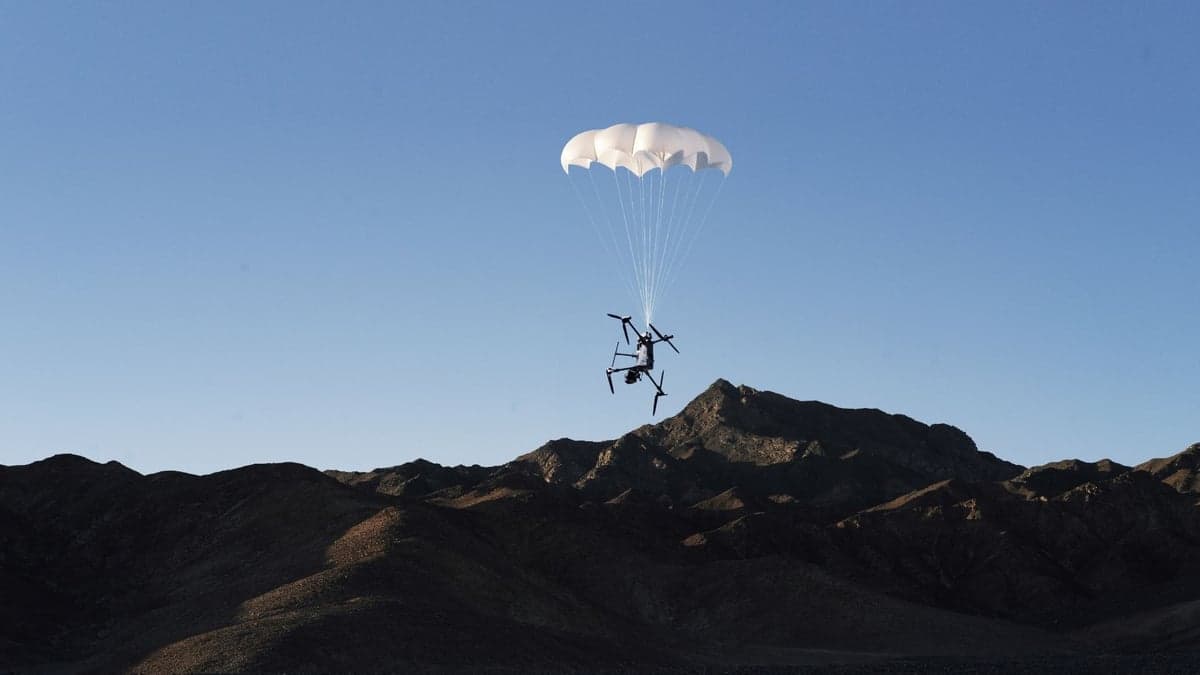

Utlösningshöjd 30 m eller högre | Fallskärmen skjuts ut och stabiliserar nedstigningen till högst 5 m/s |
Utlösningshöjd under 30 m | Fallskärmen skjuts ut men hinner kanske inte fyllas helt för att bromsa nedstigningen tillräckligt |
Drönaren har inte lyft | Fallskärmen löser inte ut |
Automatisk utlösning
Fallskärmen löser ut automatiskt om drönaren upptäcker ett onormalt flygläge eller avvikelser i hastigheten. Inom EU och andra stödda länder utlöses den även om drönaren bryter en Geocaging-gräns som satts i DJI Pilot 2.
För att minska risken för skador på närliggande utrustning eller egendom vid utlösning på nära håll, avaktiveras den automatiska utlösningen under följande förhållanden:
Drönaren befinner sig inom 10 meters radie från hempunkten och dess relativa höjd är inom 15 meter över eller under hempunkten.
Med rengöringsläge aktiverat och drönaren inom 10 meters radie från hempunkten samt en relativ höjd inom 15 meter över hempunkten.
Manuell utlösning
Du kan även lösa ut fallskärmen manuellt via ett skjutreglage på skärmen i DJI Pilot 2. Inom EU och andra stödda länder finns dessutom fjärrutlösning via flygavslutningssidan (FTS) i DJI FlightHub 2, med hjälp av drönarens serienummer och en verifieringskod. Detta kräver en DJI Cellular Dongle 2 och en aktiv 4G-anslutning.
Lätt och ryms i drönarväskan
Låg vikt
Med en vikt på cirka 935 gram bevarar AP100 Matrice 400:s maximala startvikt på 15,8 kg. Påverkan på flygtiden är omkring 6 minuter, en liten uppoffring för den utökade tillgången till luftrummet som systemet ger.
Enkel förvaring

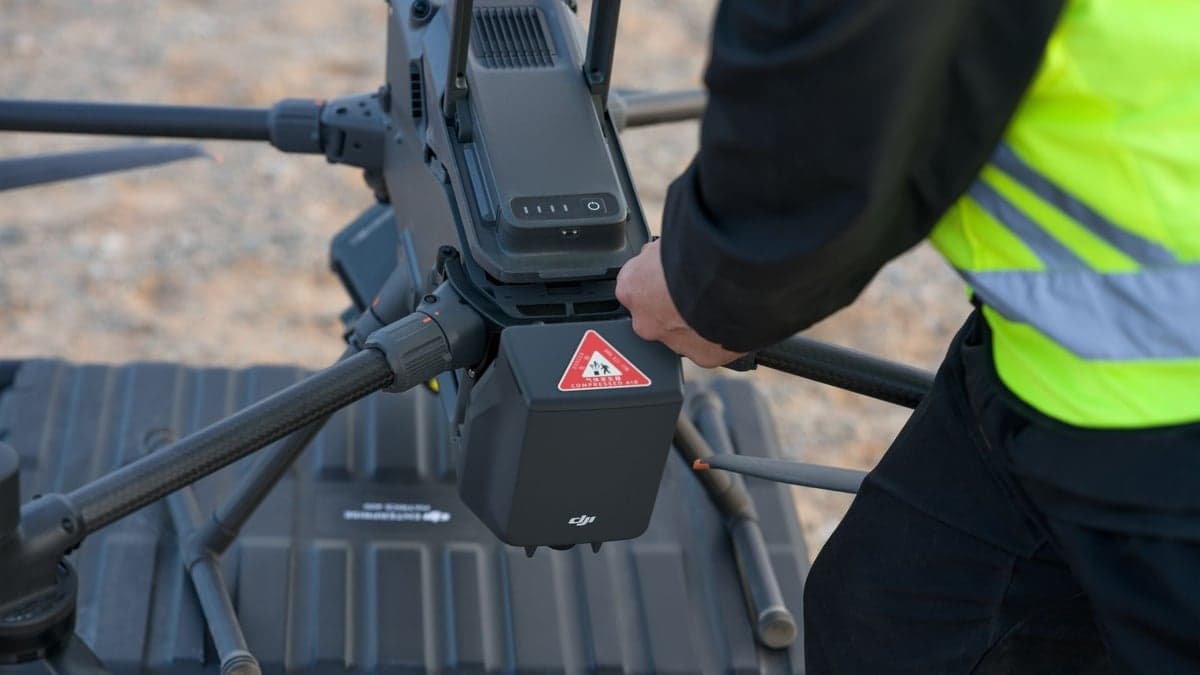

Den bakmonterade designen stör varken batteribyten eller val av nyttolast. Matrice 400 får plats direkt i sin ordinarie transportväska med fallskärmen monterad, vilket gör att du slipper montera av och på systemet mellan uppdrag och kortar riggtiden i fält.
Byggd för tuffa miljöer
AP100 delar Matrice 400:s IP55-klassning och fungerar tillförlitligt under krävande förhållanden, inklusive kraftigt damm och regn. Systemet bibehåller en stabil prestanda i temperaturer från -20 till 50 grader Celsius, vilket ger jämna resultat i både kalla nordiska vintrar och varma sommaruppdrag.
Se releasevideon

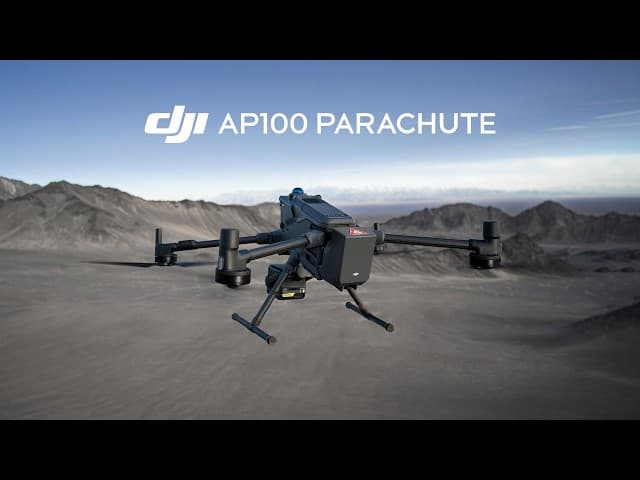

Officiell releasevideo för DJI AP100 fallskärm. Video: DJI.
Kom igång med DJI AP100 fallskärm
DJI AP100 fallskärm är ett fokuserat och genomtänkt svar på en av de största utmaningarna för professionella drönarprogram i Europa: att få tillgång till begränsat luftrum i tätbebyggd miljö utan att behöva skaffa en helt ny drönare.
För dig som siktar på STS-01-flygningar över folktäta områden är monteringen av AP100 på en befintlig Matrice 400 den direkta vägen till C5-klassning. För program som behöver BVLOS-kapacitet enligt STS-02 ger den fabrikscertifierade Matrice 400 (C6) Worry-Free Plus Combo vägen till C6-klassning.
Hos Swedron hittar du hela Matrice 400-sortimentet, från grundpaket till kompletta lösningar med Zenmuse H30T och Zenmuse L3. Kontakta oss så hjälper vi dig att hitta rätt konfiguration för dina uppdrag och för aktuell prissättning på AP100 fallskärm.
